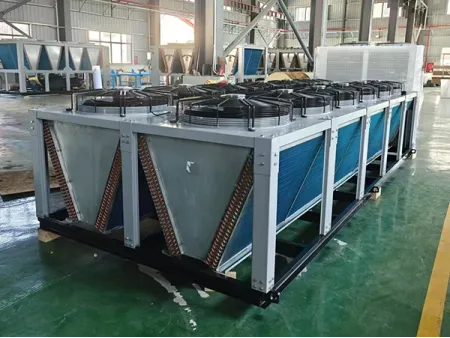

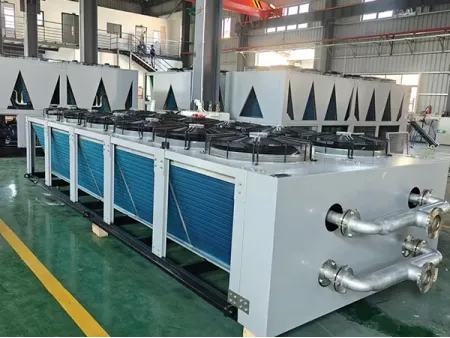

Enfriador seco
Solicite un presupuesto
Los enfriadores secos se utilizan principalmente para la disipación de calor en circuitos de agua y glicol, con capacidades de refrigeración que oscilan entre 27kW y 770kW. Las unidades se ofrecen en diseños independientes y modulares, y también se pueden personalizar a petición. La configuración eléctrica estándar es trifásica de 380V y 50Hz; otras configuraciones están disponibles a petición.
Configuración estándar
- Dos tipos de diseños de circuitos de agua A. Entrada en un lado y salida en el otro
B. Entrada y salida en el mismo lado - Tubos de cobre con aletas de aluminio, diseñados para una presión de trabajo estándar de 10 kg/cm² (10 bar).
- Carcasa de acero laminado en frío SPCC con acabado con recubrimiento en polvo, que ofrece una alta resistencia estructural.
Los módulos de ventiladores independientes permiten un fácil montaje y mantenimiento.
Aplicaciones
- Los enfriadores secos se utilizan ampliamente en aire acondicionado industrial, refrigeración de procesos industriales, ingeniería mecánica y de procesos, centrales térmicas y eléctricas, centros de datos/IDC, etc.
- Son adecuados para una amplia gama de necesidades de disipación de calor y son ideales para instalaciones en exteriores.
Especificaciones técnicas
| Modelo | Intercambiador de calor | Ventilador de refrigeración de CA | Circuito de agua | Peso neto (kg) | ||||||
| HTDC-*** | Agua (kW) | 30% glicol (kW) | Corriente de funcionamiento (A) | Potencia de entrada (kW) | Volumen de aire (m³/h) | No. de ventilador x Φ | Caudal de agua (m³/h) | Tamaño de la brida de entrada/salida (mm) | Caída de presión del agua (kPa) | |
| | 84 | 79 | 4.8 | 2.4 | 35680 | 4x550 | 14.4 | 2xDN40 | 108 | 940 |
| | 116 | 110 | 7.2 | 3.6 | 53520 | 6x550 | 19.9 | 2xDN50 | 111 | 1080 |
| | 152 | 144 | 7.2 | 3.6 | 53520 | 6x550 | 26.1 | 2xDN50 | 113 | 1390 |
| | 163 | 155 | 9.6 | 4.8 | 74520 | 6x630 | 28.0 | 2xDN50 | 121 | 1560 |
| | 202 | 192 | 9.6 | 4.8 | 74520 | 6x630 | 34.7 | 2xDN65 | 116 | 1690 |
| | 218 | 207 | 12.8 | 6.4 | 99360 | 8x630 | 37.5 | 2xDN65 | 127 | 1770 |
| | 256 | 240 | 12.8 | 6.4 | 99360 | 8x630 | 44.1 | 2xDN65 | 127 | 1890 |
| | 302 | 283 | 15.2 | 7.2 | 120960 | 8x710 | 51.9 | 2xDN80 | 126 | 2130 |
| | 354 | 332 | 19 | 9.0 | 151200 | 10x710 | 60.9 | 2xDN80 | 135 | 2430 |
| | 429 | 403 | 19 | 9.0 | 151200 | 10x710 | 73.8 | 2xDN100 | 136 | 2610 |
| | 448 | 421 | 22.8 | 10.8 | 181440 | 12x710 | 77.1 | 2xDN100 | 146 | 2970 |
Nota:
- Humedad relativa: 40%
- Presión atmosférica: 1 bar
- Rendimiento basado en: temperatura ambiente de 5°C, temperaturas de entrada/salida de agua de 17°C/12°C y concentración de glicol del 30%
