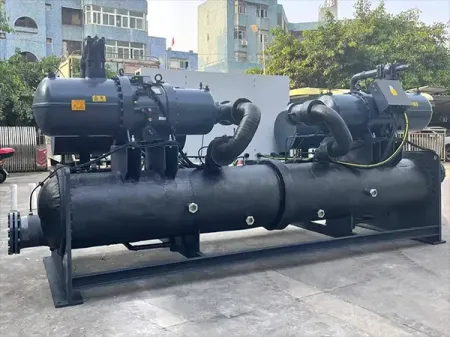

Enfriador de tornillo tipo inundado

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/1-5-flooded-screw-chiller.html

Chiller enfriador industrial con evaporador tipo inundado y compresor de tornillo tipo inundado semihermético

• Refrigerante: R22/R134a
• Fuente de energía: 3Ph 380V 50Hz

Aplicaciones típicas

• Fabricación industrial y refrigeración de prrocesos Se utiliza en las industrias química y farmacéutica para la refrigeración de reactores y el control de temperatura en líneas de producción, como la polimerización de PVC y la síntesis de fármacos. En el procesamiento de alimentos, garantiza una refrigeración estable para la pasteurización de lácteos, tanques de fermentación de cerveza y cámaras frigoríficas (de –5°C a 5°C). En la fabricación de automóviles, facilita la climatización de talleres de pintura y la refrigeración de equipos de soldadura.
• Grandes edificios comerciales Ideal para centros comerciales, hoteles de lujo y grandes hospitales que requieren refrigeración estable las 24 horas mediante aire acondicionado central. En centros de datos, mantiene un control preciso de la temperatura (±0.5°C) para evitar el sobrecalentamiento y los tiempos de inactividad.
• Sistemas de refrigeración de distrito y almacenamiento de hielo Adecuado para CBD urbanos, aeropuertos y otros proyectos de refrigeración centralizada, donde la alta eficiencia satisface las demandas de carga base. Funciona a la perfección con los sistemas de almacenamiento de hielo, produciendo hielo por la noche y proporcionando refrigeración durante el día para optimizar los costes energéticos.

• Nuevas energías y aplicaciones especializadas Se aplica en la producción de baterías de litio para la refrigeración de máquinas de recubrimiento de electrodos y la regulación de la temperatura en talleres de secado, incluyendo diseños a prueba de explosiones cuando sea necesario. En centrales nucleares, proporciona refrigeración para equipos auxiliares y zonas no radiactivas dentro de la isla nuclear.
• Instalaciones y recintos públicos Da soporte a grandes sistemas de climatización (HVAC) en estaciones de metro o tren de alta velocidad, gestionando picos de demanda repentinos. En estadios y centros de exposiciones, proporciona refrigeración rápida durante grandes eventos, ofreciendo una solución energéticamente eficiente para sistemas de aire acondicionado comerciales a gran escala.

Especificaciones técnicas

Modelo		HTSF-
		70W	90W	135W	180W	200W	240W	280W	340W	500W	520WD	600WD	1000WD
Capacidad nominal de refrigeración	kW	289	367	497	698	808	945	1144	1407	1978	2010	2416	3956
	kcal/h (×104)	25	31	43	60	70	81	98	121	170	173	216	340
Coeficiente de rendimiento (COP)		5.9	6.1	6	6	6.2	6.3	6.2	6.2	6	6	6	6
Refrigerante		R22/R134A
Fuente de energía		3Ph 380V 50Hz
Compresor	Tipo	Compresor semihermético de doble tornillo
	Cantidad	1 set									2 sets
	Modo de inicio	Y-△
	Control de capacidad	Control de capacidad de 3 pasos, 4 pasos o continuo
	Potencia de entrada (kW)	49	60	83	116	131	150	184	228	329	335	402	652
	Corriente de funcionamiento (A)	83	101	140	195	220	252	310	383	552	562	675	1095
Evaporator	Tipo	Evaporador inundado de carcasa y tubo de alta eficiencia
	Caudal (m³/h)	50	63	85	120	139	163	197	242	340	345	432	680
	Conexión de tubería (mm)	DN100	DN100	DN100	DN125	DN150	DN150	DN150	DN200	DN200	DN250	DN250	DN300
	Caída de presión del agua (kPa)	50	50	50	50	50	50	55	55	55	58	58	60
Condensador	Tipo	Carcasa y tubo
	Caudal (m³/h)	58	73	98	133	162	188	228	281	396	375	499	792
	Conexión de tubería (mm)	DN100	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN200	DN250	DN250	DN300
	Caída de presión del agua (kPa)	46	46	47	47	48	48	50	50	53	53	56	58
Dimensiones	Longitud (mm)	3100	3100	3200	3650	3700	3700	3700	3750	3800	4850	5400	5990
	Ancho (mm)	1200	1200	1260	1360	1550	1650	1700	1700	2200	2100	2050	2350
	Altura (mm)	1700	1700	1850	1990	2200	2250	2300	2500	2850	2300	2500	3050
Peso neto (kg)		2500	2500	3100	3500	3600	4000	4350	5800	7200	8380	11500	13550

• Parámetros nominales de funcionamiento: La temperatura de entrada/salida del agua fría es de 17℃/12℃, y la temperatura de entrada/salida del agua de refrigeración es de 30℃/35℃.
• El evaporador es un evaporador de líquido inundado de carcasa y tubos de alta eficiencia, y el condensador es un condensador de carcasa y tubos de alta eficiencia. La presión de diseño en el lado del agua es de 1.0MPa.
• Debido a mejoras tecnológicas, las dimensiones externas y el peso pueden variar. Por lo tanto, los valores anteriores se proporcionan solo como referencia.
• Considerando las condiciones de funcionamiento transitorias y reales, se recomienda que el caudal de la bomba de agua fría sea 1.2 veces el caudal de agua del evaporador y el de la bomba de agua de refrigeración sea 1.35 veces el caudal de agua del condensador.
