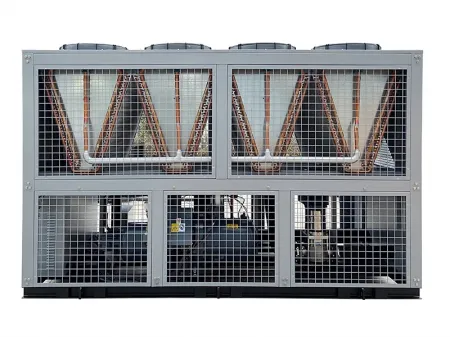

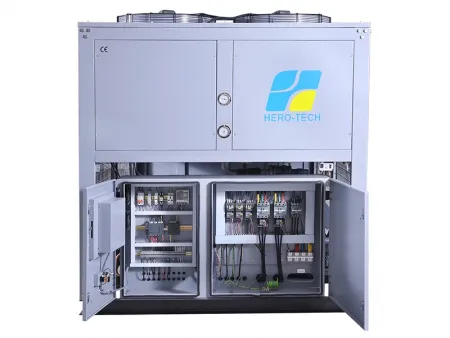

Chiller enfriado por aire (tipo tornillo)

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/1-4-air-cooled-screw-chiller.html

Chiller enfriador industrial con compresor de tornillo semihermético

Capacidad de refrigeración: de 30 a 600 toneladas
Refrigerante: R22/R407C
Alimentación: trifásica 380V~415V, 50Hz/60Hz
Compresor: compresor de tornillo semihermético (marcas: Bitzer, Hanbell, Refcomp, etc.)
Sistema de control: PLC pantalla táctil
Rango de temperatura del agua refrigerada: de 5°C a 35°C
Precisión del control de temperatura: de ±1°C a 2°C
Temperatura ambiente: de -35°C a 40°C
Dimensiones mínimas (largo x ancho x alto): 2530x1700x1960mm

Características

No requiere circuito de agua de refrigeración, torre de refrigeración, bombas ni equipos de tratamiento de agua. Esto reduce el espacio y los costes de instalación, lo que lo hace ideal para zonas con agua de calidad limitada o deficiente. Su estructura modular permite su entrega como una unidad completa, cuya instalación in situ solo requiere conexiones de alimentación y agua refrigerada, lo que reduce el tiempo de puesta en marcha en más de un 50%.
El chiller enfriado por aire tipo tornillo está diseñado para funcionar de forma fiable a temperaturas ambiente de entre -10°C y 35°C. Para aplicaciones especializadas, puede configurarse para entornos de baja temperatura de hasta -35°C o para condiciones de alta temperatura de hasta 55°C.
Equipado con un compresor industrial de doble tornillo de tercera generación con un perfil de rotor 5:6. La capacidad se puede ajustar del 0% al 100%, ya sea por etapas o de forma continua, lo que reduce el consumo de energía. El control inteligente multiunidad rota el funcionamiento entre unidades según la demanda de carga, lo que prolonga su vida útil.
Al no tener sistema de refrigeración por agua, no es necesario lidiar con incrustaciones ni algas, lo que reduce los costes anuales de mantenimiento en aproximadamente un 40%. El compresor de tornillo está diseñado para funcionar hasta 100,000 horas, mientras que los rodamientos autolubricantes del ventilador amplían los intervalos de mantenimiento a 8000 horas.
Compatible con refrigerantes como R407C, R134A y R513A. Las medidas de reducción de ruido incluyen ventiladores de baja velocidad, aletas silenciadoras y cubiertas aislantes.

Aplicaciones típicas

En centros urbanos, especialmente donde el espacio en azoteas es limitado, los chillers enfriados por aire tipo tornillo son ideales para oficinas medianas, hoteles o centros comerciales. En hospitales, laboratorios y escuelas, también evitan los problemas de empañamiento e higiene asociados con las torres de refrigeración.
En la industria manufacturera, pueden mantener temperaturas estables en los moldes de inyección (aproximadamente ±1°C) o garantizar el funcionamiento normal de las prensas de impresión sin causar problemas debido a las altas temperaturas. Los procesadores de alimentos suelen utilizarlos para preenfriar las salas de almacenamiento a 5-10°C o mantener bajas temperaturas en las líneas de producción de carne, todo ello sin el riesgo de contaminación del agua asociado con los sistemas tradicionales.
Los pequeños centros de datos y las estaciones base 5G suelen optar por este tipo de chillers enfriadores de tornillo por su fácil mantenimiento y su posibilidad de implementación descentralizada. También son una buena opción de respaldo para las instalaciones que dependen de chillers enfriados por agua, lo que les permite intervenir si los problemas de suministro de agua provocan el sobrecalentamiento de los servidores.
Los parques industriales y los centros logísticos utilizan enfriadores de tornillo refrigerados por aire distribuidos para satisfacer las fluctuaciones en las necesidades de refrigeración. Para eventos temporales, como ferias comerciales o eventos deportivos, estas unidades se instalan y desinstalan rápidamente sin necesidad de grandes obras de infraestructura.
En regiones con escasez de agua, como Oriente Medio o algunas zonas de África, los chillers enfriados por aire tipo tornillo pueden proporcionar una refrigeración estable durante todo el año sin consumir recursos hídricos valiosos.

Especificaciones técnicas

Modelo (HTS-***)				40A	50A	60A	80A	90A	100A	110A	135A	150A	170A	80AD	100AD	120AD	160AD	180AD	200AD	220AD	270AD	300AD	340AD
Capacidad nominal de refrigeración		7℃	kcal/h	89870	118078	126850	169764	200122	215860	235554	275716	336260	350192	179740	236156	253700	339528	400244	431720	471108	551432	672520	700384
		7℃	kW	104.5	137.3	147.5	197.4	232.7	257	273.9	320.6	391	407.2	209	274.6	295	394.8	465.4	502	547.8	641.2	782	814.4
		12℃	kcal/h	108360	142330	152822	204508	241144	239720	283714	332132	404200	421830	216720	284660	305644	409016	482288	519440	567428	664264	808400	843660
		12℃	kW	126	165.5	177.7	237.8	280.4	302	329.9	386.2	470	490.5	257	331	355.4	475.6	560.8	604	659.8	772.4	940	981
Potencia de entrada			kW	38.7	47.6	53.3	69.8	78.3	83.7	90.6	109.4	129.8	133	76.6	95.2	106.6	137.6	156.6	167.4	181.2	218.8	259	266
Fuente de energía			3PH 380~415V 50HZ/60HZ
Refrigerante	Tipo		R22/R407C
	Carga		kg	28	35	42	52	60	65	70	84	98	105	28×2	35×2	42x2	52×2	60x2	65×2	70×2	84×2	98×2	105x2
	Control		Válvula de expansión termostática
Compresor	Tipo		Compresor de tornillo semihermético
	Potencia		kW	35.1	44	48.5	63.4	71.9	76.5	83.4	99.8	119	122.2	35.7*2	44*2	48.5*2	63.4*2	71.9*2	76.5*2	83.4*2	99.8*2	119*2	122.2*2
	Modo de inicio		Y-△
	Control de capacidad		%	0-25-50-75-100
Evaporator	Tipo		Evaporador de carcasa y tubos / Intercambiador de calor de placas de acero inoxidable
	Volumen de agua fría (7℃)		m³/h	18	23.6	25.7	34.4	40.5	43.1	46.4	55	67.3	69.5	35.6	46.5	50.8	68	80	86.3	92.8	110.6	134.5	139
	Caída de presión del agua		kPa	32	35	38	42	45	42	43	43	41	41	45	43	43	41	42	45	45	42	46	46
	Caída de presión del agua		kPa	32	35	38	42	45	42	43	43	41	41	45	43	43	41	42	45	45	42	46	46
	Conexión de tubería		pulgadas	3	3	3	3	3	4	4	4	5	5	3	4	4	5	6	6	6	6	8	8
Condenser	Tipo		Tubo de cobre con aletas de alta eficiencia, refrigerado por aire
Ventilador	Tipo		Ventilador axial de alto caudal y bajo nivel de ruido
	Potencia		kW	0.6*6	0.6*6	0.8*6	0.8*8	0.8*8	0.9*8	0.9*8	0.9*8	0.9*12	0.9*12	0.8*8	0.9*8	0.8*12	0.9*12	0.8*16	0.9*16	0.9*16	0.8*24	0.9*24	0.9*24
	Volumen de aire		m³/h	53520	53520	74520	99360	99360	120960	120960	149040	181440	181440	99360	120960	149040	181440	198720	241920	241920	298080	362880	362880
Dispositivos de seguridad			Protección interna del compresor
			Protección contra sobrecorriente
			Protección de alta/baja presión
			Protección contra sobretemperatura
			Protección de flujo
			Protección contra pérdida de fase/secuencia de fase
			Protección contra niveles bajos de refrigerante
			Protección anticongelante
			Protección contra sobrecalentamiento de descarga
Dimensiones	Longitud		mm	2530	2650	2950	3310	4000	4300	4300	5650	5980	5980	4000	4300	5650	5980	8000	8600	8600	11300	11960	11960
	Ancho		mm	1700	1800	1800	1800	2000	2000	2000	2000	2000	2000	1800	2000	2000	2000	1800	2000	2000	2000	2000	2000
	Altura		mm	1960	2060	2160	2200	2050	2170	2170	2070	2170	2170	2050	2170	2070	2170	2050	2170	2170	2070	2170	2170
Peso neto			kg	1300	1600	1900	2350	2550	2700	2800	2950	3100	3200	2500	2950	3350	4100	4350	4550	4750	5200	5500	5700
Peso al funcionamiento			kg	1450	1750	2100	2550	2800	2950	3050	3250	3400	3500	2800	3250	3750	4500	4850	5050	5250	5800	6100	6300

Las especificaciones anteriores se basan en las siguientes condiciones de diseño:

Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
Temperatura de entrada/salida del aire de refrigeración: 35°C / 43°C

Los modelos más grandes que el HTS-150AD adoptan un diseño modular.

Nota: La capacidad de refrigeración de las unidades que utilizan R407C será aproximadamente un 5% menor que la de las que utilizan R22. Refrigerantes opcionales: R407C / R134a.

Nos reservamos el derecho de modificar las especificaciones sin previo aviso
