Chiller enfriado por agua tipo scroll

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/1-2-water-cooled-scroll-chiller.html

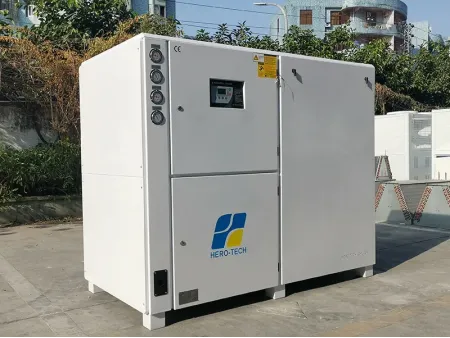

Chiller enfriado por agua con compresor scroll

Capacidad de refrigeración: de 3 a 120 toneladas
Refrigerante: R22/R407C/R410A (para aplicaciones estándar)
Alimentación: 380V 50Hz trifásica
Marca del compresor: Panasonic, Danfoss, Bitzer, Copeland, Invotech
Rango de temperatura del agua refrigerada: de 5°C a 35°C (temperatura ajustable)
Precisión del control de temperatura: de ±1°C a 2°C
Dimensiones mínimas (largo x ancho x alto): 1190x597x1240mm

HTI-30WD Chiller enfriado por agua tipo scroll

HTI-8-10-12WD Chiller enfriado por agua tipo scroll

HTI-3-5-6W Chiller enfriado por agua tipo scroll

Características

El controlador microcomputarizado se combina con componentes eléctricos de marca para lograr una regulación precisa de la temperatura y facilitar el diagnóstico automático de fallos, garantizando así un funcionamiento estable y fiable de la unidad.
Se proporcionan múltiples funciones de protección, como protección contra alta y baja presión, protección contra sobrecarga del compresor, protección contra sobrecarga de las bombas de agua de refrigeración y de agua helada, monitorización de la secuencia de fases, detección del caudal o nivel de agua, alarma de alta temperatura del agua, protección anticongelante, etc.
La refrigeración líquida mejora la eficiencia general, manteniendo el ruido de funcionamiento por debajo de los 75dB, lo que proporciona una solución más silenciosa y respetuosa con el medio ambiente.

Opcional

Bomba de agua de alta presión, bomba de agua de acero inoxidable
R134A, R513A u otros refrigerantes
Interfaz de comunicación RS-485
Circuito de agua resistente a la corrosión
Unidad enfriadora a prueba de explosiones

Aplicaciones típicas

En el procesamiento de plásticos, los chillers enfriados por agua tipo scroll enfrían los moldes durante el moldeo por inyección, la extrusión y el moldeo por soplado, lo que ayuda a reducir la deformación, mejorar la calidad de la superficie y mantener una alta eficiencia de producción.
Las operaciones químicas y farmacéuticas utilizan chillers enfriadores para un control preciso de la temperatura en los recipientes de reacción, un enfriamiento estable durante la síntesis de fármacos y condiciones estables en los tanques de fermentación que mantienen los procesos constantes y la calidad del producto confiable.
En la producción de alimentos, gestionan el enfriamiento rápido después de la esterilización, controlan las temperaturas para la pasteurización de lácteos y la fermentación de cerveza, y proporcionan preenfriado en entornos de almacenamiento en frío.
Para la metalurgia y la maquinaria, los chillers enfriados por agua tipo scroll reducen la temperatura de los fluidos de corte, las unidades de soldadura y los sistemas hidráulicos de las máquinas herramienta, minimizando la distorsión térmica y prolongando la vida útil de las herramientas.
La electrónica y la galvanoplastia se benefician de un enfriamiento constante para los equipos de fabricación de semiconductores y los baños de galvanoplastia, lo que garantiza un rendimiento estable de los componentes y un acabado de alta calidad en los recubrimientos.
En hospitales y laboratorios, los chillers enfriadores ayudan a mantener la temperatura bajo control en las salas de operaciones, los sistemas de imágenes médicas como los escáneres de resonancia magnética se enfrían adecuadamente y los instrumentos de precisión en los laboratorios funcionan en condiciones estables.

Especificaciones técnicas

Modelo (HTI-***)				3W	5W	6W	8WD	10WD	12WD	15WD	20WD	25WD	30WD	40WF	50WF	60WF
Capacidad nominal de refrigeración		7℃	kcal/h	7834	11704	14783	20106	23684	29566	35991	51170	59512	75164	102340	119110	144514
			kW	9.11	13.61	17.19	23.38	27.54	34.38	41.85	59.5	69.2	87.4	119	138.5	168.04
		12℃	kcal/h	9468	14095	18206	23753	28190	36412	43163	60716	70864	86172	121260	141900	172447
			kW	11.01	16.39	21,17	27.62	32.78	42.34	50.19	70.6	82.4	100.2	141	165	200.52
Potencia de entrada			kW	2.61	3.82	4.38	5.85	7.54	8.66	10.02	14.75	16.78	23.26	29.3	33.36	44.52
Fuente de energía				3Ph 380V~415V 50Hz/60Hz
Refrigerante	Tipo			R22/R407C/R410A
	Control			Tubo capilar					Válvula de expansión termostática
Compresor	Tipo			Compresor hermético tipo scroll
	Potencia		kW	2.24	3.27	3.83	2.65×2	3.27×2	3.83×2	4.36×2	6.57×2	7.59×2	9.84×2	6.57×4	7,59×4	9.84×4
Condensador	Tipo			Condensador de carcasa y tubos
	Volumen de agua de refrigeración		m³/h	1.67	2.93	3.16	4.98	5.85	7.24	9.37	13.3	15.5	18.58	24.7	30.9	37.14
	Conexión de tubería		kW	1	1	1	1-1/2	2	2	2	2	2	3	3	3	3
Evaporador	Tipo			Protección interna del compresor Protección contra sobrecorriente Protección contra alta/baja presión Protección contra sobretemperatura Protección del caudal Protección contra secuencia de fases/falta de fase Protección contra bajo nivel de refrigerante Protección anticongelante Protección contra sobrecalentamiento del escape
Dimensiones	Longitud		mm	1190	1190	1190	1330	1330	1330	1810	1810	1810	1940	2510	2510	2775
	Ancho		mm	597	597	597	770	770	770	990	990	990	950	1190	1190	1220
	Altura		mm	1240	1250	1250	1480	1480	1480	1650	1650	1650	1750	1900	1900	2130
Peso neto			kg	125	160	180	230	260	330	420	460	680	720	870	980	1120

Los datos anteriores se calbulan bajo las siguientes condiciones de diseño:

Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
Temperatura de entrada/salida del agua de refrigeración: 30°C / 35°C

Nota: La capacidad de enfriamiento de la unidad R407C es aproximadamente un 5% menor que la de la unidad R22.
Refrigerantes opcionales: R407C/R410A/R134A
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.
