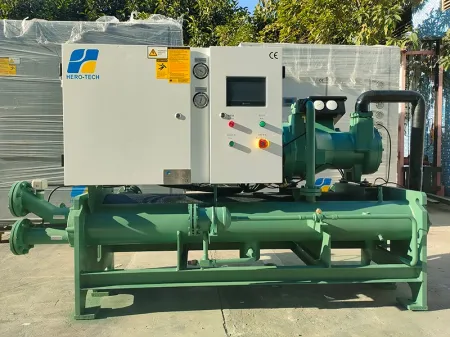

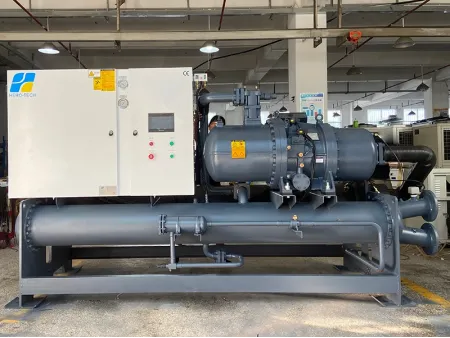

Chiller enfriado por agua (tipo tornillo)

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/1-3-water-cooled-screw-chiller.html

Chiller enfriador industrial con compresor de tornillo semihermético

Capacidad de refrigeración: de 30 a 1000 toneladas
Refrigerante: R22/R407C (estándar), R134A/R513A (opcional)
Alimentación: trifásica 380V~415V, 50Hz/60Hz
Compresor: compresor de tornillo semihermético (opciones de marcas: Bitzer, Hanbell, Refcomp, etc.)
Rango de temperatura del agua refrigerada: de 5°C a 35°C (temperatura ajustable)
Precisión del control de temperatura: de ±1°C a 2°C (ajustable)
Inversor o arranque suave (opcional)
Dimensiones mínimas (largo x ancho x alto): 3240x850x1340mm

Características

Estos compresores utilizan compresores de tornillo semiherméticos de marcas reconocidas como Hanbell, Refcomp y Bitzer. El diseño de rotor 5:6 ofrece una eficiencia entre un 20% y un 30% superior a la de los modelos estándar y permite una modulación de capacidad suave y continua.
Su rendimiento es excepcional a plena carga, son ideales para operaciones sostenidas con alta carga y ofrecen un ahorro energético significativo en condiciones de estado estacionario.
El controlador microcomputador mantiene la estabilidad de la temperatura con alta precisión y, además, proporciona monitorización remota y funciones de autodiagnóstico. Algunos modelos pueden integrar el Internet de las Cosas y el big data para ayudar a los operadores a monitorizar y optimizar el rendimiento.

El evaporador y el condensador utilizan tubos de cobre con ranuras internas, tubos corrugados o tubos trapezoidales para mejorar la transferencia de calor. Algunos modelos utilizan evaporadores inundados para aumentar el área de intercambio de calor y mejorar la estabilidad de la refrigeración.
Se incluyen dispositivos de protección para evitar altas y bajas presiones, sobrecargas, congelación y sobrecalentamiento del compresor. Algunos modelos también incorporan una válvula de seguridad y un tapón fusible para mayor protección durante el funcionamiento a largo plazo.
Estos enfriadores cuentan con un COP superior a 4.5, lo que garantiza una alta eficiencia y bajos niveles de ruido gracias a la refrigeración por agua. También disponemos de opciones de recuperación de calor para optimizar el uso de la energía.

Especificaciones técnicas

Chiller enfriado por agua tipo tornillo (compresor único)

Modelo (HTS-***)				40W	50W	60W	80W	90W	120W	135W	170W	200W	240W	280W	300W
Capacidad nominal de refrigeración		7℃	kcal/h	102770	134848	144910	193844	228416	268664	314674	399384	496736	578436	677680	764540
			kW	119.5	156.8	168.5	225.4	265.6	312.4	365.9	464.4	577.6	672.6	788	889
		12℃	kcal/h	122980	161422	173376	231942	273308	321554	376594	477988	594518	692386	811066	915126
			kW	143	187.7	201.6	269.7	317.8	373.9	437.9	555.8	691.3	805.1	943.1	1064.1
Potencia de entrada			kW	30.3	38	41.9	54,8	62.1	72.1	86.2	105.6	133	151.6	178.6	206.8
Fuente de energía				3Ph 380V~415V 50Hz/60Hz
Refrigerante	Tipo			R22/R407C
	Carga		kg	22	27	33	42	48	55	68	88	110	121	143	165
	Control			Válvula de expansión termostática
Compersor	Tipo			Compresor de tornillo semihermético
	Potencia		kW	30.3	38	41.9	54.8	62.1	72.1	86.2	105.6	133	151.6	178.6	206.8
	Modo de inicio			Y-△
	Control de capacidad		%	0-25-50-75-100
Evaporador	Tipo			Evaporador de carcasa y tubos/intercambiador de calor de placas de acero inoxidable
	Volumen de agua fría (7℃)		m³/h	20.5	26.1	29.5	39.5	45.6	49.7	62.4	81	98	115	135.7	153
	Caída de presión del agua		kPa	32	35	38	42	42	45	40	43	45	45	43	47
	Conexión de tubería		pulgadas	3	3	3	3	3	4	4	5	6	6	6	8
Condensador	Tipo			Condensador de carcasa y tubos
	Volumen de agua de refrigeración		m³/h	25	32.3	36.6	49.2	56	61.7	77	101	125	125	170	191
	Caída de presión del agua		kPa	42	42	43	43	43	45	48	46	48	48	45	47

	Conexión de tubería		pulgadas	3	3	3	3	3	4	4	6	6	6	6	8
Dispositivos de seguridad				Protección interna del compresor Protección contra sobrecorriente Protección contra alta/baja presión Protección contra sobretemperatura Protección del caudal Protección contra secuencia de fases/falta de fase Protección contra bajo nivel de refrigerante Protección anticongelante Protección contra sobrecalentamiento del escape
Dimensiones	Longitud		mm	3240	2550	2550	3040	3030	3045	3550	3550	3605	3900	4300	4500
	Ancho		mm	850	920	1070	980	1050	1060	1110	1185	1300	1380	1480	1480
	Altura		mm	1340	1480	1390	1800	1765	1765	1765	1820	1955	1750	1780	1780
Peso neto			kg	900	1050	1200	1800	1900	2050	2500	2650	3150	3350	3850	4160
Peso al funcionamiento			kg	1050	1200	1350	1980	2150	2250	2700	2900	3400	3650	4150	4460

Los datos anteriores se basan en las siguientes condiciones de funcionamiento:

Temperaturas de entrada/salida de agua refrigerada: 12℃/7℃
Temperaturas de entrada/salida de agua de refrigeración: 30℃/35℃

Nota: Para las unidades que utilizan refrigerante R407C, la capacidad de enfriamiento es aproximadamente un 5% menor en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

Chiller enfriado por agua tipo tornillo (compresores dobles)

Modelo (HTS-***)				100WD	120WD	160WD	180WD	240WD	270WD	300WD	340WD	400WD	480WD	520WD	560WD	600WD
Capacidad nominal de refrigeración		7℃	kcalh	269696	289820	387688	482632	537328	629348	764196	798968	993472	1156872	1245280	1355360	1529080
			kW	313.6	337	450.8	561.2	624.8	731.8	888.6	928.8	1155.2	1345.2	1448	1576	1778
		12℃	kcal/h	322844	346752	463884	577576	643108	753188	914696	955976	1189036	1384772	1490380	1622132	1830252
			kW	375.4	403.2	539.4	671.6	747.8	875.8	1063.6	1111.6	1382.6	1610.2	1733	1886.2	2128.2
Potencia de entrada			kW	76	83.8	109.6	132.2	144.2	172.4	206.4	211.2	266	303.2	327	357.2	403.6
Fuente de energía				3Ph 380V-415V 50Hz/60Hz
Refrigerante	Tipo			R22/R407C
	Carga			27×2	33×2	42×2	48×2	55×2	68×2	77×2	88×2	110x2	121×2	132x2	143×2	165×2
	Control			Válvula de expansión termostática
Compresor	Tipo			Compresor de tornillo semihermético
	Potencia		kW	38×2	41.9×2	54.8×2	66.1×2	72.1×2	86.2×2	103.2×2	105.6×2	133x2	151.6×2	163.5×2	178.6×2	201.8x2
	Modo de inicio			Y-△
	Control de capacidad		%	0-25-50-75-100
Evaporador	Tipo			Evaporador de carcasa y tubos
	Volumen de agua fría (7℃)		m³/h	52.2	59	79	91.2	99.4	124.8	151.6	162	169	231.4	254	271.4	306
	Caída de presión del agua		kPa	42	42	46	43	45	45	43	48	44	45	42	45	46
	Conexión de tubería		pulgadas	4	4	5	6	6	6	8	8	8	8	10	10	10
Condensador	Tipo			Condensador de carcasa y tubos
	Volumen de agua de refrigeración		m³/h	64.6	73.2	98.4	112	123.4	154	191	202	248	290	318	340	382
	Caída de presión del agua		kPa	41	42	42	45	48	46	48	48	46	42	48	48	48
	Conexión de tubería		pulgadas	3×2	3×2	3×2	3×2	4×2	4×2	4×2	5×2	5×2	5×2	6×2	6×2	6×2
Dispositivos de seguridad				Protección interna del compresor Protección contra sobrecorriente Protección contra alta/baja presión Protección contra sobretemperatura Protección del caudal Protección contra secuencia de fases/falta de fase Protección contra bajo nivel de refrigerante Protección anticongelante Protección contra sobrecalentamiento del escape
Dimensiones	Longitud		mm	2800	2950	3150	3480	3480	3650	3650	3750	4230	4230	4350	4350	4420
	Ancho		mm	780	810	850	875	895	1120	1220	1300	1380	1480	1450	1560	1650
	Altura		mm	1650	1650	1750	1850	1850	1950	1950	2100	2150	2250	2250	2300	2450
Peso neto			kg	1850	2200	2650	2800	3450	3950	4100	4450	5000	5250	5500	5750	6000
Peso al funcionamiento			kg	2150	2500	2970	3400	4160	4350	4700	5050	5700	5950	6100	6350	6600

Los datos anteriores se basan en las siguientes condiciones de funcionamiento:

Temperaturas de entrada/salida de agua refrigerada: 12°C/7°C
Temperaturas de entrada/salida de agua de refrigeración: 30°C/35°C

Chiller enfriado por agua tipo tornillo (cuatro compresores)

Modelo (HTS-***)				320WF	360WF	440WF	540WF	680WF	760WF	960WF	1040WF	1120WF	1200WF
Capacidad nominal de refrigeración		7℃	kcal/h	775376	913664	1074656	1258696	1597536	1913328	2313744	2490560	2710720	3058160
			kW	901.6	1062.4	1249.6	1463.6	1857.6	2224.8	2690.4	2896	3152	3556
		12℃	kcal/h	927768	1093232	1286216	1506376	1911952	2289664	2769544	2980760	3244264	3660504
			kW	1078.8	1271.2	1495.6	1751.6	2223.2	2662.4	3220.4	3466	3772.4	4256.4
Potencia de entrada			kW	219.2	248.4	288.4	344.8	422.4	508.4	606.4	654	714.4	807.2
Fuente de energía				3Ph 380V-415V 50Hz/60Hz
Refrigerante	Tipo			R22/R407C
	Carga		kg	42×4	48×4	55×4	68×4	88×4	108×4	121×4	132×4	143×4	165×4
	Control			Válvula de expansión termostática
Compresor	Tipo			Compresor de tornillo semihermético
	Potencia		kW	54.8×4	62.1×4	72.1×4	86.2×4	105.6×4	127.1×4	151.6×4	163.5×4	178.6×4	201.8×4
	Modo de inicio			Y-△
	Control de capacidad		%	0-25-50-75-100
Evaporador	Tipo			Evaporador de carcasa y tubos
	Volumen de agua fría (7℃)		m³/h	158	182.4	198.8	249.6	324	382.8	462.8	508	542.8	612
	Caída de presión del agua		kPa	46	43	45	45	48	43	45	42	45	46
	Conexión de tubería		pulgadas	8×2	8×2	10×2	10×2	10×2	10×2	12×2	12×2	8×4	8×4
Condensador	Tipo			Condensador de carcasa y tubos
	Volumen de agua de refrigeración		m³/h	196.8	224	246 8	308	404	476	580	636	680	764
	Caída de presión del agua		kPa	42	45	48	46	48	45	42	48	48	48
	Conexión de tubería		pulgadas	5×2	5×2	6×2	6×2	8×2	4×4	4×4	6×4	6×4	6×4
Dispositivos de seguridad				Protección interna del compresor Protección contra sobrecorriente Protección contra alta/baja presión Protección contra sobretemperatura Protección del caudal Protección contra secuencia de fases/falta de fase Protección contra bajo nivel de refrigerante Protección anticongelante Protección contra sobrecalentamiento del escape
Dimensiones	Longitud		mm	3150	3480	3480	3650	3750	3750	4230	4350	4350	4420
	Ancho		mm	1700	1750	1790	2240	2600	2900	2960	2900	3300	3300
	Altura		mm	1750	1850	1850	1950	2100	2150	2250	2250	2300	2450
Peso neto			kg	2650	2800	3450	3950	4450	4700	5250	5500	5750	6000
Peso al funcionamiento			kg	3200	3380	4160	4760	5270	5460	6100	6400	6680	6970

Los datos anteriores se basanen las siguientes condiciones de funcionamiento:

Temperaturas de entrada/salida de agua refrigerada: 12°C/7°C
Temperaturas de entrada/salida de agua de refrigeración: 30°C/35°C

Aplicaciones típicas

Sector industrial

Química y farmacéutica: Ideal para controlar la temperatura en reactores, mantener estables los procesos de cristalización y garantizar condiciones precisas durante la producción de fármacos.
Procesamiento de plásticos: Mantiene la temperatura adecuada del molde en las líneas de inyección y extrusión, lo que acelera la producción y mejora la calidad de la superficie.
Fabricación electrónica: Ayuda a disipar el calor de las máquinas de corte láser y los equipos semiconductores, protegiendo así las piezas sensibles.
Procesamiento de metales: Facilita la refrigeración en la galvanoplastia y el tratamiento térmico, reduciendo el estrés térmico y prolongando la vida útil del equipo.

Sector comercial

Es ideal para garantizar una refrigeración constante durante todo el año en espacios de gran tamaño como centros comerciales, complejos de centros comerciales y hoteles de lujo.
Los chiller enfriados por agua tipo tornillo mantienen la temperatura estable en cámaras frigoríficas y armarios refrigerados para preservar la frescura de alimentos y productos farmacéuticos.

Aplicaciones especiales

Medicina y laboratorio: Se utiliza en la refrigeración de escáneres de resonancia magnética y en laboratorios de PCR para mantener entornos controlados, garantizando una estabilidad precisa de la temperatura y un funcionamiento sin vibraciones.
Nuevas energías y automoción: Adecuado para cumplir con las necesidades de refrigeración de las líneas de fabricación de baterías y los procesos de fundición en la producción de vehículos.

Centro de datos y sector energético

Centros de supercomputación: Se utilizan para suministrar refrigeración ininterrumpida a gabinetes de servidores de alta densidad en entornos con gran volumen de datos.
Centrales eléctricas: Regulan la temperatura del aceite lubricante de las turbinas y proporcionan refrigeración a los sistemas de climatización de las salas de control.
