Portabobinas hidráulico
Solicite un presupuesto
Equipos independientes para plantas de cartón corrugado

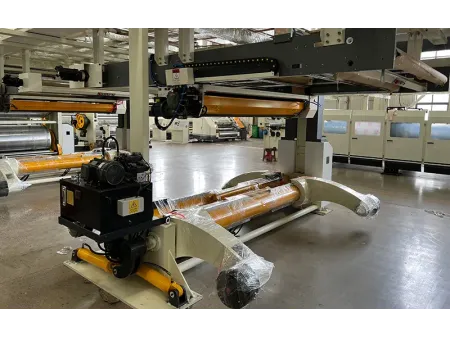

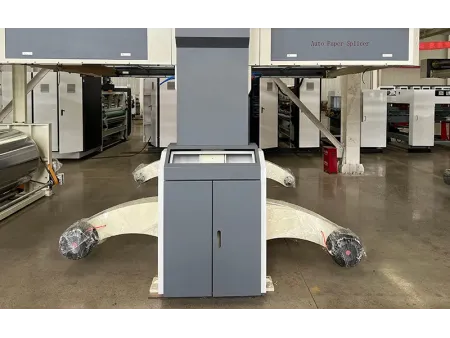

Sistema portabobinas sin eje con sujeción segura de bobina y alimentación automática de banda para líneas de corrugado
Carga máxima: 4000 kgTambién conocido como soporte hidráulico para bobinas de papel, este equipo integra un sistema de accionamiento que permite realizar de forma automática la sujeción, elevación y desplazamiento lateral de los rollos de papel. Gracias a ello, se optimiza el funcionamiento de la línea, se incrementa la eficiencia y se reduce el esfuerzo del operador. El equipo cuenta con un diseño flexible que permite ajustar diversos parámetros de operación. Asimismo, puede incorporar frenado multipunto y carga de bobinas por ambos lados, adaptándose fácilmente a rollos de papel de diferentes tamaños y pesos.
Especificaciones técnicas
| Ancho de sujeción del papel (mm) | Mín. 800; Máx. 1600 |
| Diámetro máximo del rollo de papel (mm) | Ø 1500 |
| Diámetro del eje principal (mm) | Ø 242 |
| Peso unitario (kg) | Máx. 3000 |
| Presión de trabajo del aire comprimido (MPa) | 0.4 - 0.8 |
| Presión de trabajo del sistema hidráulico (MPa) | 16 - 18 |
| Cilindro hidráulico de elevación | Ø 100 x 440 mm |
| Cilindro hidráulico de sujeción | Ø 63 x 1300 mm |
| Potencia del motor de la unidad hidráulica | 3 kW, 380 V, 50 Hz |
| Tensión de la válvula solenoide del sistema hidráulico | 220 V, 50 Hz |
| Potencia total | 4 kW |
| Modo de frenado | Frenado multipunto |
| Tipo de accionamiento | Elevación hidráulica del brazo |
| Función de desplazamiento | Desplazamiento transversal desde el centro hacia izquierda y derecha |
| Longitud del riel guía (mm) | 6000 |
| Método de carga | Carro manual |
| Marca de contactores y pulsadores | Siemens |
| Marca de electroválvulas | AirTAC |
