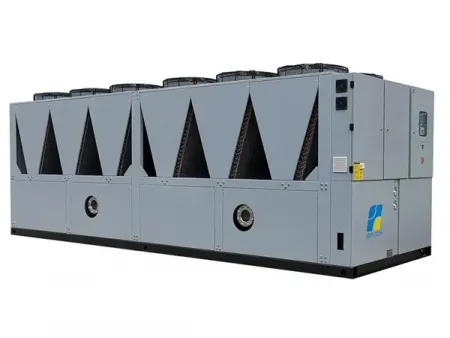

Chiller de baja temperatura enfriado por aire

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/2-4-air-cooled-low-temp-chiller.html

(Tornillo)

Enfriador industrial refrigerado por aire con compresor de tornillo semihermético para enfriamiento a baja temperatura de -30° a 0°C

Refrigerante: R22/R404A
Alimentación: Trifásica 380V~415V 50Hz/60Hz
Compresor: Compresor de tornillo semihermético
Rango de temperatura del agua refrigerada: -30°C a 0°C (temperatura ajustable)
Dimensiones mínimas (L × An × Al): 2530x1700x1960mm

Estos chillers de baja temperatura enfriados por aire de gran capacidad están diseñados para aplicaciones exigentes en metalurgia no ferrosa, electrónica, procesamiento químico, producción de alimentos, separación de aire y refrigeración para energía de hidrógeno. Las temperaturas de funcionamiento se pueden ajustar con precisión entre -30°C y 0°C, lo que los hace adecuados para diversos procesos industriales.

Estos chillers industriales enfriados por aire están equipados con compresores de tornillo semiherméticos Bitzer o Hanbell, junto con componentes y controles eléctricos de marcas líderes a nivel mundial, para garantizar un rendimiento fiable y constante. El sistema de control PLC con interfaz táctil HMI ofrece un funcionamiento intuitivo, y las unidades pueden personalizarse para adaptarse a las condiciones específicas del sitio y a los requisitos del proceso.

Especificaciones técnicas

Modelo (HTS-***)				40A	50A	60A	80A	90A	100A	110A	135A	150A
Capacidad nominal de refrigeración	-10℃		kW	47	61.6	66.3	88.7	105.2	111	123.6	144.5	175.9
	-20℃			27	35.6	38.2	51.2	60.9	64.2	71.7	83.6	101.9
	-30℃			12.8	17	18.2	24.4	29.2	30.7	34.3	40	48.8
Potencia de entrada			kW	40.7	50.3	56.3	73.6	82.6	88.2	95.5	115.4	136.2
Fuente de energía				3Ph 380V-415V 50Hz/60Hz
Refrigerante	Tipo			R22/R404A
	Carga		kg	28	35	42	52	59	63	70	84	90
	Control			Válvula de expansión termostática
Compressor	Tipo			Compresor de tornillo semihermético
	Potencia del motor		kW	37.1	467	515	67.2	762	81	88.3	105.8	126.6
	Modo de inicio			Y-△
	Control de capacidad		%	0-25-50-75-100
Evaporador	Tipo			Evaporador de carcasa y tubos/intercambiador de calor de placas de acero inoxidable
	Volumen de agua fría	-10℃	m³/h	8.08	10.59	11.4	15.25	18.09	19.09	21.25	24.85	30.25
		-20℃		4.64	6.12	6.57	8.8	10.47	11.04	12.33	14.37	17.52
		-30℃		2.2	2.92	3.13	4.19	5.02	5.28	5.89	6.88	8.39
	Caída de presión del agua		kPa	32	35	38	4	47	45	43	43	41
	Conexión de tubería		pulgadas	3	3	3	3	3	4	4	4	5
Condenser	Tipo			Condensador de tubo de cobre con aletas, refrigerado por aire
Ventilador	Tipo			Ventilador axial de alto caudal y bajo nivel de ruido
	Potencia		kW	0.6×6	0.6×6	0.8×6	08×8	0.8×8	0.9×8	09×8	0.8×12	0.8×12
	Flujo de aire		m³/h	53520	53520	74520	99360	99360	120960	120960	149040	149040
Dispositivos de seguridad				Protección interna del compresor Protección contra sobrecorriente Protección contra alta/baja presión Protección contra sobretemperatura Protección del caudal Protección contra secuencia de fases/falta de fase Protección contra bajo nivel de refrigerante Protección anticongelante Protección contra sobrecalentamiento del escape
Dimensiones	Longitud		mm	2530	2650	2950	3310	4000	4300	4300	5650	5650
	Ancho		mm	1700	180	180D	1870	2000	2000	2000	2000	2000
	Altura		mm	1960	2060	2160	2200	2050	2170	2170	2070	2070
Peso neto			kg	1350	1650	1950	2250	2400	2600	2860	3000	3250
Peso al funcionamiento			kg	1450	1750	2100	2450	2600	2850	3110	3300	3550

Los datos mencionados anteriormente se basan en las siguientes condiciones de diseño:

Temperatura de condensación: 48°C
Concentración de la solución de etilenglicol y agua: 47.8% en volumen

Nota: Las especificaciones están sujetas a cambios sin previo aviso

Modelo (HTSL-***)					80AD	100AD	120AD	160AD	180AD	200AD	220AD	270AD	300AD
Capacidad nominal de refrigeración		-10℃		kW	94	123.2	26	177.4	210.4	222	247.2	289	351.8
		-20℃			54	71.2	76.4	102.4	121.8	128.4	143.4	167.2	203.8
		-30℃			25.6	34	36.4	48.8	58.4	61.4	68.6	80	97.6
Potencia de entrada				kW	80.6	100.6	112.6	145.2	165.2	176.4	191	230.8	272.4
Fuente de energía					3 fase 380V~415V 50Hz/60Hz
Refrigerante	Tipo				R22/R404A
	Carga			kg	56	70	84	104	118	126	140	168	196
	Control				Válvula de expansión termostática
Compresor	Tipo				Compresor de tornillo semihermético
	Potencia del motor			kW	37.1×2	46.7×2	51.5× 2	67.2× 2	76.2×2	81×2	88.3×2	105.8×2	126.6×2
	Modo de inicio				Y-△
	Control de capacidad			%	0-25-50-75-100
Evaporador	Tipo				Evaporador de carcasa y tubos/intercambiador de calor de placas de acero inoxidable
	Volumen de agua fría		-10℃	m³/h	16.16	21.18	22.8	30.5	36.18	38.18	42.5	49.7	60.5
			-20℃		9.28	12.24	13.14	17.6	20.94	22.08	24.66	28.74	35.04
			-30℃		4.4	5.84	6.26	8.38	10.04	10.56	11.78	13.76	16.78
	Caída de presión del agua			kPa	45	43	43	41	42	45	42	46	48
	Conexión de tubería			inch	3	4	4	5	5	6	6	6	8
Condensador	Tipo				Condensador de tubo de cobre con aletas, refrigerado por aire
Ventilador	Tipo				Ventilador axial de alto caudal y bajo nivel de ruido
	Potencia			kW	0.8×8	0.9×8	0.8×12	0.9×12	0.8×16	0.9×16	0.9×16	08×24	0.8×24
	Flujo de aire			m³/h	99360	120960	149040	181440	198720	241920	241920	298080	298080
Dispositivos de seguridad					Termostato interno para motor de compresor. Relé de sobrecarga. Interruptor de alta y baja presión. Protección anticongelante. Relé de protección de fase inversa. Termostato de gas de descarga. Interruptor de flujo
Dimensiones	Longitud			mm	4000	4300	5650	5980	8000	8600	8600	11300	11300
	Ancho			mm	2000	2000	2000	2000	2000	2000	2000	2000	2000
	Altura			mm	2050	2170	2070	2170	2050	2170	2170	2070	2070
Peso neto				kg	2600	3050	3450	3800	4200	4450	4850	5300	5550
Peso al funcionamiento				kg	2900	3350	3750	4200	4600	4950	5350	5900	6150

Los datos mencionados anteriormente se basan en las siguientes condiciones de funcionamiento:

Temperatura de condensación fijada a 48°C
Mezcla de etilenglicol y agua con una relación de volumen del 47.8%
Para los modelos HTSL-150AD y superiores, el diseño del enfriador es modular.

Nota: Las especificaciones están sujetas a cambios sin previo aviso
