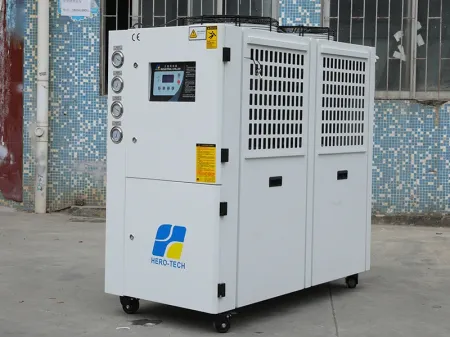

Enfriador chiller para láser
Chillers enfriadores de agua para enfriamiento láser industrial
Los láseres industriales generan cantidades significativas de energía térmica durante su funcionamiento. El exceso de calor puede afectar negativamente el rendimiento, reducir la eficiencia y acortar la vida útil del equipo. Nuestros enfriadores chillers para láser están diseñados para gestionar eficazmente esta carga térmica, eliminando el calor y transfiriéndolo fuera del sistema láser. Gracias a un control preciso de la temperatura, nuestros chillers enfriadores ayudan a mantener la estabilidad operativa y protegen los componentes sensibles de daños causados por el calor.
Estos chillers enfriadores se utilizan ampliamente en diversas aplicaciones de procesamiento láser, como sistemas de marcado, soldadura, codificación y corte. Al mantener una temperatura de funcionamiento óptima, nuestros enfriadores láser contribuyen a una calidad de procesamiento constante, prolongan la vida útil de los equipos y mejoran la fiabilidad de la producción, incluso en entornos de trabajo exigentes. Nuestras soluciones de refrigeración láser de alta calidad ofrecen un rendimiento fiable para las aplicaciones industriales más exigentes.
- Control de temperatura y refrigeración de alta eficiencia El chiller enfriador láser absorbe rápidamente el calor generado por el equipo láser mediante un sistema de refrigeración de circuito cerrado, lo que garantiza temperaturas de funcionamiento estables. Por ejemplo, durante el corte o la soldadura láser, la precisión del control de temperatura puede alcanzar ±0.1°C, lo que evita la degradación de la calidad del haz causada por fluctuaciones de temperatura.
Utilizando tecnología de circulación de refrigerante basada en compresores, como compresores scroll, ofrece una alta eficiencia de enfriamiento con bajo consumo de energía. - Adaptación precisa a diferentes tipos de láser Hay soluciones de enfriamiento personalizadas disponibles para tubos láser de CO₂, láseres semiconductores, láseres de fibra, láseres ultravioleta y más, cumpliendo con los requisitos de enfriamiento específicos de diferentes niveles de potencia y longitudes de onda.
- Ecológico y ahorrador de energía Se utilizan refrigerantes ecológicos como el R407C, el R410A y el R134a, lo que garantiza cero emisiones contaminantes. La tecnología integrada de recuperación de calor ayuda a reducir el consumo energético total.
Algunos modelos admiten un diseño modular, lo que permite que varias unidades funcionen en paralelo para lograr una adaptación flexible de la carga. - Estructura compacta y durabilidad El diseño compacto permite la instalación tanto en interiores como en exteriores, ahorrando valioso espacio.
Los componentes clave, como los evaporadores y las bombas de agua, están hechos de acero inoxidable para lograr una excelente resistencia a la corrosión y una larga vida útil. - Sistema de protección inteligente y fácil operación Equipado con alarmas de caudal, sobretemperatura y protección contra fugas para garantizar un funcionamiento seguro. Compatible con control PLC o microcomputadora para monitorización remota y autodiagnóstico de fallos.
- Procesamiento láser industrial
- Corte/grabado: se utiliza con máquinas de corte por láser de fibra, sistemas de grabado láser de CO₂ y equipos similares para evitar la deformación del material o la deriva del haz causada por calor excesivo, para cortes más limpios de metal y silicio.
- Soldadura/marcado: En la fabricación de automóviles y el procesamiento de productos electrónicos, estabiliza la potencia de salida del láser para mejorar la precisión del mecanizado.
- Campos médicos y de investigación
- Enfría dispositivos láser médicos como sistemas cosméticos y láseres quirúrgicos, lo que garantiza un tratamiento seguro y eficaz.
- Mantiene temperaturas estables para instrumentos de laboratorio de precisión, incluidos espectrómetros de absorción atómica y microscopios electrónicos de barrido, para mejorar la confiabilidad de los datos.
- Otras aplicaciones industriales
- Procesamiento de plásticos: enfría las herramientas de moldeo por inyección para reducir las marcas superficiales y acelerar el tiempo de fraguado.
- Industrias energéticas y químicas: enfría generadores o equipos de reacción química para evitar el sobrecalentamiento y las fallas del equipo.
| Modelo (HTL-***) | | | | | | | | | | | | | ||
| Capacidad nominal de refrigeración | kacl/h | 1419 | 2385 | 3264 | 4592 | 8677 | 13046 | 16193 | 21328 | 26092 | 32387 | 34572 | 49364 | |
| kW | 1.25 | 2.2 | 3.5 | 4.9 | 6.78 | 12.46 | 14.86 | 21.12 | 24.92 | 29.32 | 36.02 | 50.6 | ||
| Potencia de entrada | kW | 0.895 | 1.4 | 2.07 | 2.24 | 3.45 | 5.23 | 5.98 | 7.85 | 10.64 | 12.14 | 14.34 | 18.6 | |
| Fuente de energía | 1fase220V 50Hz/60Hz | 3fase 380V~415V 50Hz/60Hz | ||||||||||||
| Refrigerante | Tipo | R22/R407C | ||||||||||||
| Control | Tubo capilar | Válvula de expansión termostática | ||||||||||||
| Compresor | Tipo | Compresor rotativo hermético | Compresor hermético scroll | |||||||||||
| Potencia | kW | 0.45 | 0.89 | 1.52 | 1.73 | 2.8 | 4.12 | 4.87 | 3.3×2 | 4.12×2 | 4.87×2 | 5.47×2 | 8.1×2 | |
| Condensador | Tipo | Bobinas de tubo de cobre y aletas de aluminio ventilador axial de alto caudal y bajo nivel de ruido | ||||||||||||
| Flujo de aire de enfriamiento | m³/h | 750 | 1000 | 1500 | 2000 | 3000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | |
| Potencia del ventilador | kW | 0.095 | 0.14 | 0.18 | 0.18 | 0.14×2 | 0.18×2 | 0.18×2 | 0.25×2 | 0.45×2 | 0.45×2 | 0.6×2 | 0.8×2 | |
| Evaporador | Tipo | Evaporador de carcasa y tubos/intercambiador de calor de placas de acero inoxidable | ||||||||||||
| Volumen de agua fría (7℃) | m³/h | 0.258 | 0.476 | 0.59 | 0.908 | 1.36 | 2.22 | 2.6 | 3.52 | 4.44 | 5.03 | 7.1 | 8.84 | |
| Volumen del tanque | liter | 16 | 16 | 20 | 20 | 50 | 60 | 110 | 120 | 200 | 200 | 270 | 350 | |
| Conexión de tubería | m³/h | 1/2 | 1/2 | 1/2 | 1/2 | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2-1/2 | |
| Bomba | Potencia | kW | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 |
| Cabezal | m | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Interruptor de flujo | Flujo de operación > 3.5L/min Flujo de liberación < 1.4L/min | Flujo de operación > 16L/min Flujo de liberación < 10L/min | ||||||||||||
| Dispositivos de seguridad |
| |||||||||||||
| Dimensiones | Longitud | mm | 550 | 600 | 650 | 650 | 1030 | 1030 | 1170 | 1350 | 1550 | 1550 | 1830 | 2010 |
| Ancho | mm | 350 | 400 | 520 | 520 | 560 | 560 | 610 | 680 | 760 | 760 | 850 | 950 | |
| Altura | mm | 755 | 885 | 1030 | 1030 | 1330 | 1330 | 1390 | 1520 | 1680 | 1680 | 1870 | 1990 | |
| Peso neto | kg | 45 | 52 | 75 | 85 | 132 | 165 | 183 | 265 | 345 | 382 | 580 | 650 | |
- Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
- Temperatura de entrada/salida del aire de refrigeración: 30°C / 38°C
Nota: Las unidades que utilizan refrigerante R407C tienen aproximadamente un 5% menos de capacidad de enfriamiento en comparación con los modelos R22.
Nos reservamos el derecho de modificar las especificaciones sin previo aviso.
