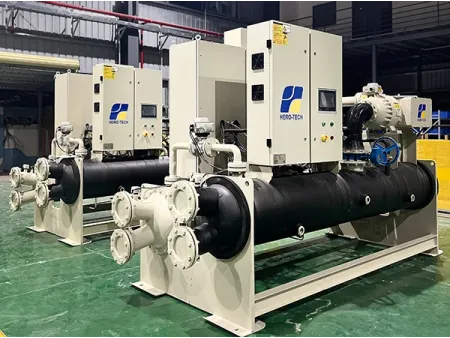

Chiller enfriador centrífugo inversor con rodamientos magnéticos

Solicite un presupuesto

Sitio web: http://industrialchiller-ar.com/1-8-magnetic-bearing-centrifugal-chiller.html

Enfriador industrial con compresor centrífugo inversor de rodamientos magnéticos

Refrigerante: R134a
Alimentación: Trifásica 380V~415V 50Hz/60Hz
Compresor: Compresor centrífugo inverter con rodamientos magnéticos
Rango de temperatura del agua refrigerada: 7°C a 35°C (temperatura ajustable)
Dimensiones mínimas (L × An × Al): 3500x1350x1950mm

Nuestros enfriadores centrífugos con rodamientos magnéticos integran motores de accionamiento directo de alta velocidad con tecnología de cojinetes magnéticos sin fricción, eliminando por completo la necesidad de acoplamientos, reductores y rodamientos mecánicos convencionales. Esta integración resulta en un diseño simplificado que se caracteriza por la ausencia de contacto mecánico, cero desgaste y la máxima eficiencia de transmisión, solucionando así los principales problemas de los sistemas de enfriadores tradicionales (p. ej., el desgaste por fricción mecánica y el complejo mantenimiento de la transmisión).

Una ventaja destacada de estos chillers enfriadores reside en su excepcional rendimiento energético: su IPLV supera los 12.5 y ofrece un ahorro energético potencial de entre el 30% y el 50% en comparación con los sistemas de chillers enfriadores estándar. Esta eficiencia energética se ve reforzada por el diseño de compresor de dos etapas del enfriador, que incorpora tecnología de inyección entre etapas. En comparación con los compresores de tornillo tradicionales o los compresores centrífugos de una sola etapa, este diseño aumenta la eficiencia aerodinámica entre un 5% y un 10%. Y lo que es más importante, amplía el rango operativo, garantizando un rendimiento estable incluso en condiciones de carga fluctuantes.

Ventajas

Rendimiento térmico constantemente alto

Al eliminar la fricción mecánica y, en consecuencia, la necesidad de aceite lubricante, las unidades enfriadoras logran un funcionamiento suave. Simultáneamente, la adopción de tubos de intercambio de calor avanzados aumenta la turbulencia, lo que mejora la transferencia de calor. Este diseño mantiene una eficiencia óptima a largo plazo.

Operación silenciosa

La unidad no genera ruido por fricción mecánica y está equipada con cojines de aire para aislar las vibraciones. El ruido del compresor es inferior a 77 dB(A), lo que elimina la necesidad de almohadillas amortiguadoras, amortiguadores de resorte o cajas insonorizadas.

60 dB(A) – conversación normal
70 dB(A) – voz fuerte
85 dB(A) – vehículo promedio que pasa

Protección mejorada

A diferencia de los chillers de tornillo convencionales, que tienen una corriente de arranque de hasta 200A a 600A, el enfriador centrífugo con inversor de rodamientos magnéticos adopta la tecnología de arranque suave, reduciendo su corriente de arranque a tan solo 6A. Esta corriente de arranque extremadamente baja minimiza el impacto en la red eléctrica, eliminando la necesidad de medidas de protección especiales.

Refrigerante ecológico

Funciona con R134a (HFC), un refrigerante reconocido mundialmente por su perfil de seguridad ambiental.

Especificaciones técnicas

Modelo: HTMV-***		150S	200S	250S	300S	350S	400S	450S	500S	600S	700S	800D	900D	1000D	1100D	1200D	1300D	1400D
Capacidad nominal de refrigeración a 7°C	kW	527	717	909	1055	1250	1407	1590	1760	2110	2465	2814	3180	3520	3870	4220	4570	4930
Potencia de entrada	kW	86	112	146	167	194	213	242	264	320	367	426	484	528	582	640	690	735
Coeficiente de rendimiento (COP)	kW/kW	6.13	6.4	6.23	6.32	6.44	6.6	6.57	6.67	6.59	6.72	6.61	6.57	6.67	6.65	6.59	6.62	6.71
Índice de eficiencia energética	kW/RT	0.57	0.55	0.56	0.56	0.55	0.53	0.54	0.53	0.53	0.52	0.53	0.54	0.53	0.53	0.53	0.53	0.52
Condensador		Carcasa y tubo
Volumen de agua de refrigeración	m³/h	105	143	176	210	248	279	315	348	418	487	557	630	696	766	836	905	974
Caída de presión del agua	kPa	75	85	85	85	85	80	80	80	85	85	85	85	85	85	90	90	90
Conexión de tubería	DN	150	200	200	200	200	250	250	250	250	250	300	300	300	300	350	350	350
Evaporador	Evaporador de película descendente
Volumen de agua de refrigeración	m³/h	91	123	151	181	215	242	273	303	363	424	484	547	605	665	726	786	848
Caída de presión del agua	kPa	70	80	80	80	80	60	60	60	80	80	80	80	80	80	85	85	85
Conexión de tubería	DN	150	200	200	200	200	200	200	200	250	250	300	300	300	300	350	350	350
Dimensiones de la unidad	/
Longitud	mm	3500	4000	4000	4100	4100	4570	4570	4570	4850	4850	5500	5500	5500	5800	5800	5800	5800
Ancho	mm	1350	1500	1500	1750	1750	2400	2400	2400	2500	2500	2680	2680	2680	2800	2800	2800	2800
Altura	mm	1950	2000	2000	2350	2350	2600	2600	2600	2600	2600	2650	2650	2650	2850	2850	2850	2850
Peso neto	kg	4800	5400	5800	6100	6500	7000	7500	8000	9000	10000	12500	13000	13500	14000	14800	15600	16400
Peso al funcionamiento	kg	5000	5700	6100	6600	7000	7700	8300	8800	10000	11000	14500	15000	15500	16000	17000	17600	18400
Carga de refrigerante	kg	135	180	225	270	315	380	410	450	540	630	720	810	9000	990	1080	1170	1080

Los datos mencionados anteriormente se basan en las siguientes condiciones de diseño:

Temperatura de entrada/salida del agua refrigerada: 12°C / 7°C
Temperatura de condensación: 40°C; temperatura de evaporación: 5°C
Rango de temperatura del agua de refrigeración: 17°C a 37°C
Rango de temperatura del agua refrigerada: 5°C a 35°C

Nota: Nos reservamos el derecho de modificar las especificaciones sin previo aviso.
