Motores eléctricos de eje hueco para bombas hidráulicas
Solicite un presupuesto
Ver video
Diseñado específicamente para impulsar bombas hidráulicas, el motor eléctrico de eje hueco juega un papel crucial en aplicaciones industriales, particularmente en sistemas hidráulicos que requieren un control preciso y una salida potente.
Características
- Diseño de eje interno: El motor de eje hueco presenta una estructura de eje interno que le permite conectarse directamente a la bomba hidráulica sin necesidad de acoplamientos adicionales. Esto simplifica la instalación, ahorra espacio y reduce el ruido y el calor.
- Ajuste de alta precisión: Las superficies de contacto del motor y la bomba están mecanizadas con alta precisión, lo que garantiza la coaxialidad. Esto no solo mejora la eficiencia, sino que también reduce los requisitos de mantenimiento.
- Estructura simple y eficiente: Optimizado específicamente para bombas hidráulicas, su diseño simple garantiza una alta eficiencia operativa, bajo nivel de ruido y una operación estable a largo plazo.
Sí, el par se puede ajustar variando la presión del sistema o utilizando motores con desplazamiento ajustable. Su distribuidor puede proporcionarle motores con desplazamiento ajustable y recomendarle válvulas de control de presión o reguladores para lograr el rendimiento deseado.

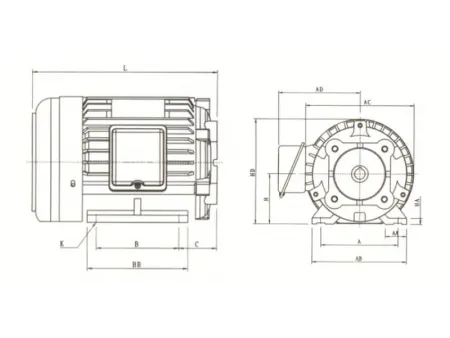

- Image 1

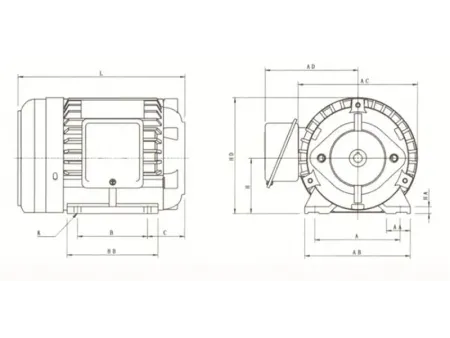

- Image 2
- Image 3
Unidad: mm
4P | 6P | Marco | Fase | Imagen | A | AA | AB | AC | AD | B | BB | C | H | HA | HD | K | L | Peso neto (kg) | |
1/2 | 1/4 | 80 | Trifásico | Imagen 1 | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 51 | 80 | 10 | 170 | 10 | 230 | 13 | |
1 | 1/2 | 80 | Trifásico | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 53.5 | 80 | 10 | 170 | 10 | 235 | 15.5 | ||
2 | 1 | 90L | Trifásico | 140 | 40 | 175 | 196 | 147 | 125 | 156 | 52 | 90 | 11 | 190 | 12 | 270 | 23.5 | ||
3 | 2 | 100L | Trifásico | Imagen 2 | 160 | 40 | 196 | 219 | 162 | 140 | 177 | 65 | 100 | 12 | 210 | 12 | 303 | 31.5 | |
5 | 3 | 112M | Trifásico | 190 | 40 | 228 | 235 | 164 | 140 | 172 | 57.5 | 112 | 13 | 230 | 12 | 290 | 38.5 | ||
71/2 | 5 | 132S | Trifásico | 216 | 45 | 250 | 268 | 191 | 140 | 175 | 77 | 132 | 16 | 266 | 12 | 345 | 60 | ||
10 | 71/2 | 132M | Trifásico | 216 | 45 | 250 | 268 | 191 | 178 | 213 | 75 | 132 | 16 | 266 | 12 | 378 | 70 | ||
15 | 10 | 160M | Trifásico | Imagen 3 | 254 | 50 | 300 | 318 | 253 | 210 | 250 | 87 | 160 | 18 | 320 | 14 | 479 | 115 | |
20 | 15 | 160L | Trifásico | 254 | 50 | 300 | 318 | 253 | 254 | 300 | 87 | 160 | 18 | 320 | 14 | 523 | 140 | ||
25 | 30 | 20 | 180MC | Trifásico | 279 | 85 | 356 | 354 | 303 | 241 | 300 | 105 | 180 | 24 | 360 | 15 | 547 | 180/220 | |
40 | 2530 | 180LC | Trifásico | 279 | 85 | 356 | 354 | 303 | 279 | 330 | 105 | 180 | 24 | 360 | 15 | 585 | 240 | ||
1/2 | 80 | Monofásico | Imagen 1 | 125 | 35 | 155 | 175 | 138 | 100 | 130 | 53.5 | 80 | 10 | 170 | 10 | 265 | 15 | ||
1 | 90L | Monofásico | 140 | 40 | 175 | 196 | 155 | 125 | 157 | 52 | 90 | 12 | 190 | 10 | 290 | 24 | |||
2 | 90L | Monofásico | 140 | 40 | 175 | 196 | 155 | 125 | 157 | 64 | 100 | 12 | 190 | 10 | 300 | 28 | |||
3 | 112M | Monofásico | Imagen 1 | 190 | 45 | 228 | 228 | 174 | 140 | 175 | 73.5 | 112 | 12 | 230 | 12 | 385 | 425 | ||
5 | 112M | Monofásico | 190 | 45 | 224 | 245 | 185 | 140 | 175 | 95 | 112 | 14 | 230 | 12 | 420 | 48 |
(Unidad: mm)
4P | 6P | Marco | Fase | AC | AD | L | LA | M | N | P | S | T | Peso neto (kg) |
1 | 1/2 | 80 | Trifásico | 177 | 139 | 248 | 10 | 180 | 130 | 205 | 12 | 12 | 16.5 |
1 | - | 90 | Monofásico | 195 | 154 | 280 | 10 | 200 | 130 | 230 | 12 | 10 | 24 |
2 | 1 | 90 | Trifásico | 195 | 148 | 258 | 10 | 200 | 130 | 230 | 12 | 10 | 24 |
2 | - | 90 | Monofásico | 196 | 155 | 306 | 10 | 200 | 130 | 230 | 12 | 10 | 30 |
3 | 2 | 112 | Trifásico | 230 | 166 | 285 | 11 | 215 | 180 | 250 | 14 | 9 | 32 |
7.5 | 5 | 132 | Trifásico | 268 | 195 | 345 | 13.5 | 265 | 230 | 300 | 15 | 5 | 61 |
10 | 7.5 | 132 | Trifásico | 268 | 195 | 380 | 13.5 | 265 | 230 | 300 | 15 | 5 | 71 |
(Unidad: mm)
4P | 6P | Marco | Fase | AC | AD | L | LA | M | N | P | S | T | Peso neto (kg) |
1/2 | 1/4 | 71 | Trifásico | 157 | 130 | 257 | 11 | 130 | 110 | 160 | 11 | - | 12.5 |
1 | 1/2 | 80 | Trifásico | 177 | 135 | 282 | 12 | 165 | 130 | 200 | 12 | 13 | 17 |
3 | - | 112 | Monofásico | 230 | 163 | 335 | 12 | 215 | 180 | 250 | 15 | 4 | 42.5 |
5 | 3 | 112 | Trifásico | 230 | 163 | 318 | 10 | 215 | 180 | 250 | 15 | 4 | 40 |
15 | 10 | 160 | Trifásico | 318 | 250 | 509 | 20 | 300 | 250 | 350 | 19 | 5 | 106 |
20 | 15 | 160 | Trifásico | 318 | 250 | 553 | 20 | 300 | 250 | 350 | 19 | 5 | 130 |
Aplicaciones
- Amplia aplicación: Ampliamente utilizado como fuente de energía en sistemas hidráulicos en diversos campos, como la automoción, la maquinaria de construcción, las máquinas herramienta, la minería, la carpintería, las prensas en frío, las punzonadoras y la maquinaria agrícola.
- Accionamiento de sistemas hidráulicos: En las articulaciones de las plumas de maquinaria de construcción, como excavadoras y cargadoras, si bien los cilindros hidráulicos son los actuadores finales, su fuente de energía proviene de una bomba hidráulica accionada por un motor eléctrico de eje hueco.
- Aplicaciones de control de precisión: Las prensas hidráulicas CNC utilizan servomotores para un control preciso, lo que las hace adecuadas para el prensado con plantilla en las industrias de motores, autopartes, electrodomésticos y electrónica, así como para sistemas de presión constante y sistemas de prueba.
- Fabricación, prensado y conformado: el motor eléctrico de eje hueco proporciona potencia estable para el prensado, conformado, embutición superficial, conformación y ajuste a presión de piezas metálicas o no metálicas en la fabricación.
- Integración con sistemas hidráulicos: La combinación de un motor eléctrico de eje hueco y una bomba hidráulica es un componente esencial en la automatización industrial moderna. Convierten la energía eléctrica en energía hidráulica para controlar y accionar diversos equipos mecánicos. Esta combinación permite un amplio control de fuerza y velocidad, adaptándose a entornos de trabajo y requisitos de proceso complejos, lo que la convierte en un componente indispensable de la industria pesada y la fabricación de precisión.
