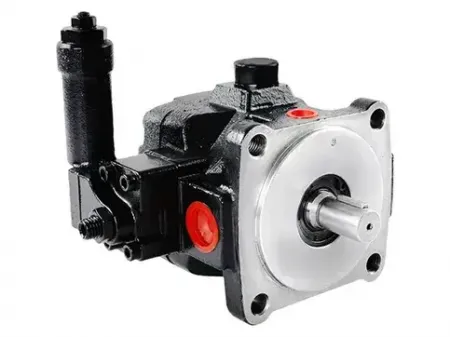

Bombas de paletas de desplazamiento variable

Bombas de paletas de desplazamiento variable
Solicite un presupuesto

Una bomba de paletas de desplazamiento variable es un componente hidráulico con desplazamiento ajustable. Ajusta dinámicamente el caudal de salida de la bomba para satisfacer las demandas del sistema, mejorando significativamente la eficiencia energética y la flexibilidad del sistema. Su característica principal es la capacidad de lograr una regulación continua del caudal modificando la excentricidad entre el estator y el rotor o el volumen de la cámara de trabajo de las paletas. Es adecuada para sistemas hidráulicos que requieren respuesta dinámica a la carga o soluciones de ahorro energético.

Composición estructural

Las bombas de paletas de desplazamiento variable incluyen los siguientes componentes de ajuste clave además de los que se encuentran en las bombas de desplazamiento fijo:

  • Anillo de estator móvil: Cambia la excentricidad entre el estator y el rotor mediante control externo (p. ej., presión, señal eléctrica).
  • Mecanismo de ajuste: Contiene pistones de control, resortes, válvulas de retroalimentación, etc., que impulsan el cambio de posición del estator.
  • Compensador de presión: Ajusta automáticamente el desplazamiento en función de la presión del sistema para mantener la presión establecida.
  • Válvula solenoide proporcional (opcional): Controla con precisión el desplazamiento mediante señales eléctricas (para modelos con control electrónico).

Otros componentes principales son similares a las bombas fijas, incluido el rotor, las paletas, la placa de distribución y los componentes de sellado.

Características
  • Eficiencia energética: Ajusta automáticamente el caudal según la demanda de carga, reduciendo las pérdidas por desbordamiento; el consumo de energía es entre un 30% y un 50% menor que el de las bombas fijas.
  • Respuesta dinámica rápida: El tiempo de respuesta del mecanismo de ajuste es ≤50ms, adaptándose a las frecuentes condiciones de carga.
  • Amplio rango de presión: La presión nominal puede alcanzar los 14-25MPa, con algunos modelos de alta presión que admiten 35MPa.
  • Control multifuncional: Admite varios modos de control, incluyendo compensación de presión, detección de carga y control electroproporcional.
  • Diseño silencioso: La curva del estator optimizada y el número de paletas o álabes (12-16 paletas o álabes) resultan en niveles de ruido ≤65dB(A).
  • Larga vida útil: Cuenta con álabes endurecidos y una estructura autoadaptativa de compensación de desgaste, con una vida útil de ≥15000 horas.
Aplicación
  • Automatización industrial: Sistemas de control de presión y caudal multietapa para máquinas de moldeo por inyección y fundición a presión.
  • Maquinaria móvil: Sistemas hidráulicos de ahorro energético para excavadoras y grúas (control por detección de carga).
  • Equipos para máquinas herramienta: Variador de velocidad del husillo, ajuste autoadaptativo de la presión de los útiles.
  • Industria energética: Sistemas hidráulicos de control de paso para aerogeneradores.
  • Industria aeroespacial: Unidades de control de caudal de alta precisión para servoactuadores de vuelo.
