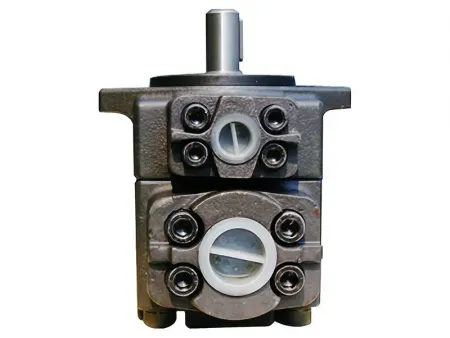

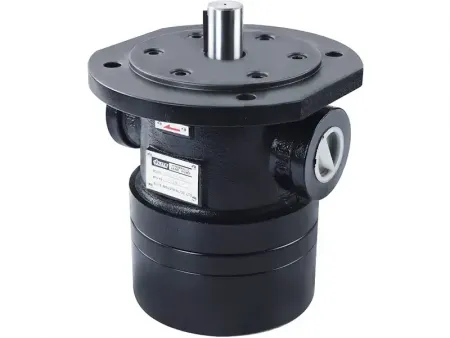

Bombas de paletas de desplazamiento fijo

Bombas de paletas de desplazamiento fijo
Solicite un presupuesto

Una bomba de paletas de desplazamiento fijo es una bomba de desplazamiento positivo ampliamente utilizada en sistemas hidráulicos industriales. Su característica principal es su desplazamiento fijo, lo que significa que el caudal de salida es directamente proporcional a la velocidad de accionamiento y no puede ajustarse mediante la propia estructura de la bomba. Esta bomba succiona y descarga aceite mediante el movimiento radial de deslizamiento de las paletas dentro de las ranuras del rotor, formando cámaras selladas que cambian cíclicamente. Ofrece ventajas como una estructura compacta, un funcionamiento suave, bajo nivel de ruido y una larga vida útil, lo que la convierte en un componente ideal para sistemas hidráulicos de media a baja presión.

Composición estructural

Las bombas de paletas de desplazamiento fijo constan principalmente de los siguientes componentes:

  • Cuerpo de la bomba: Fabricado en hierro fundido de alta resistencia o aleación de aluminio, proporciona soporte estructural y conductos de aceite.
  • Rotor: Cuerpo cilíndrico mecanizado con precisión, con ranuras radiales, dentro del cual se deslizan las paletas o álabes.
  • Álabes: Fabricados con materiales resistentes al desgaste (como resina fenólica o acero aleado), se basan en la fuerza centrífuga o en aceite presurizado para mantener un estrecho contacto con la superficie interior del estator.
  • Anillo del estator: Su superficie interior presenta una curva específica (perfil circular o excéntrico) que guía el movimiento de los álabes para formar cámaras selladas.
  • Placa de distribución: Controla las vías de entrada y salida de aceite, asegurando la separación entre las zonas de succión y presión.
  • Eje de transmisión: Se conecta a la fuente de alimentación (p. ej., motor) y transmite el par para impulsar la rotación del rotor.
  • Componentes de sellado: Evitan fugas de aceite y garantizan una presión estable del sistema.
Características
  • Alta eficiencia y estabilidad: El diseño optimizado de las paletas reduce las fugas internas, con una eficiencia volumétrica que alcanza el 85%~92%.
  • Baja pulsación y bajo nivel de ruido: Una estructura de múltiples paletas (normalmente de 8 a 12 paletas) equilibra las fluctuaciones de presión, lo que resulta en un ruido de funcionamiento inferior a 70 dB(A).
  • Amplia adaptabilidad: Puede transportar aceites minerales, aceites sintéticos y fluidos hidráulicos con alto contenido de agua, con un rango de temperatura de funcionamiento de -20°C a 80°C.
  • Diseño de larga vida útil: Cuenta con paletas revestidas resistentes al desgaste y rodamientos de precisión, con un tiempo medio entre fallos (MTBF) superior a 10,000 horas.
  • Instalación flexible: Ofrece diversos métodos de instalación, como montaje con brida o con soporte, que admiten rotación en sentido horario y antihorario.
Aplicación
  • Maquinaria industrial: Sistemas hidráulicos para máquinas de moldeo por inyección, máquinas de fundición a presión y máquinas herramienta.
  • Vehículos de construcción: Accionamientos hidráulicos de dirección e implementos para excavadoras y carretillas elevadoras.
  • Equipos metalúrgicos: Sistemas de lubricación y refrigeración para máquinas de colada continua y laminadores.
  • Sector marítimo y de alta mar: Grupos hidráulicos para maquinaria de cubierta y mecanismos de dirección.
  • Maquinaria agrícola: Sistemas hidráulicos de elevación para cosechadoras y tractores.
