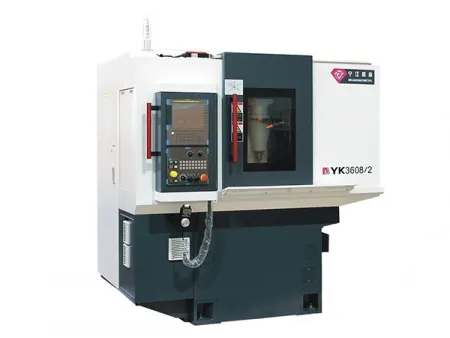

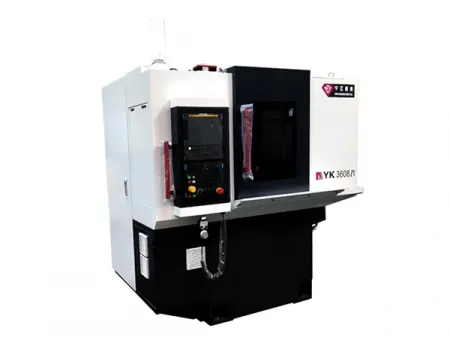

Talladora de engranajes horizontal CNC
Serie 3608
Esta serie de talladoras de engranajes horizontales CNC maneja piezas de hasta Ø80mm y es adecuada para mecanizar engranajes rectos, engranajes helicoidales, engranajes sinfín, ruedas dentadas, poleas de correa de distribución y piezas estriadas.
Los ejes lineales están construidos con guías raspadas a mano, que proporcionan una gran rigidez y una buena amortiguación de vibraciones durante el corte. El husillo de la fresa madre es accionado directamente por un servomotor, lo que ofrece una transmisión de par constante para engranajes pequeños y medianos. Se puede añadir una estación de herramientas secundaria opcional para el acabado posterior al temple, lo que permite volver a cortar los engranajes después del tratamiento térmico cuando se requiere mayor precisión.
Configurado con el sistema CNC FANUC 0i-MF/H, con una configuración de cinco ejes e interpolación de cuatro ejes. La disposición horizontal está diseñada para un tallado de engranajes estable. El husillo de la pieza de trabajo es accionado por un servomotor y un reductor de engranajes de precisión, lo que permite un mayor par de salida para engranajes pequeños y medianos.
Equipado con el sistema CNC FANUC 0i-MF con control de cinco ejes e interpolación de cuatro ejes. El husillo de pieza de trabajo utiliza un servomotor con un sistema de reducción de precisión para aumentar el par de salida. La configuración admite ángulos de hélice a izquierdas de hasta 65°, ideal para coronas helicoidales y engranajes de gran ángulo utilizados en productos como carretes de pesca.
El sistema 0i-MWF Plus funciona con una configuración de seis ejes e interpolación de cuatro ejes. El husillo portapiezas utiliza dos servomotores sincronizados con un reductor de precisión para aumentar el par. El diseño admite ángulos de hélice a izquierdas de hasta 65°, ideal para engranajes de gran ángulo utilizados en carretes de pesca.
| Modelo | | | |
| Diámetro máximo de trabajo (mm) | ∅80 | ∅80 | ∅80 |
| Módulo máximo de trabajo (mm) | 2 | 1.5 | 1.5 |
| Max. velocidad del husillo (r/min) | 500 | 500 | 500 |
| Velocidad máxima del husillo de la mandrinadora (r/min) | 2000 | 2000 | 3000 |
| Longitud de desplazamiento de la mandrinadora (eje Y) (mm) | 60 | 60 | 60 |
| Recorrido del eje Z (mm) | 150 | ||
| Ángulo de giro del cabezal de la placa de cocción (°) | ±40 | -40– 65 | -40– 65 |
| Número mínimo de dientes | 3 | 3 | 3 |
| Tamaño máximo de la placa de cocción (diámetro × longitud) (mm) | ∅63×60 | ∅63×60 | ∅63×60 |
| Potencia total (kVA) | 10 | 10 | 10 |
| Dimensiones generales (L×An×Al) (mm) | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980 |
| Peso de la máquina (t) | 3 | 3 | 3 |
