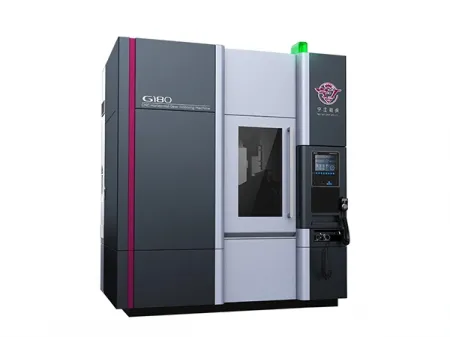

Talladora de engranajes vertical CNC
Solicite un presupuesto
Consulta
- Diámetro máximo de trabajo (mm): Ø160
- Módulo máximo de trabajo (mm): 3
- Max. velocidad del husillo (r/min): 400
- Max. velocidad del husillo de la fresa madre (r/min): 2000
- Longitud de desplazamiento de la mandrinadora (eje Y) (mm): 100
- Recorrido del eje Z (mm): 250
- Ángulo de giro del cabezal de la fresa madre (°): ±45
- Min. número de dientes (dientes): 3
- Max. tamaño de la fresa madre (diámetro×longitud) (mm): ∅80×100
- Potencia total (kVA): 14
- Dimensiones totales (L×An×Al) (mm): 2160×3670×2580
- Peso de la máquina (t): 6
Consulta
- Diámetro máximo de trabajo (mm): ∅180
- Módulo máximo de trabajo (mm): 4
- Velocidad máxima del husillo para el diámetro de la pieza (r/min): 600
- Velocidad máxima del husillo de la fresa madre (r/min): 2200
- Longitud de desplazamiento de la fresa madre (eje Y) (mm): 150
- Recorrido del eje Z (mm): 300
- Ángulo de giro del cabezal de la fresa madre (°): ±45
- Número mínimo de dientes: 3
- Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅110 × 160
- Potencia total (kVA): 30
- Dimensiones totales (L × An × Al) (mm): 2270 × 2580 × 2760
- Peso de la máquina (t): 7
Consulta
- Diámetro máximo de trabajo (mm): ∅200
- Módulo máximo de trabajo (mm): 4
- Velocidad máxima del husillo para el diámetro de la pieza (r/min): 500
- Velocidad máxima del husillo de la fresa madre (r/min): 3500
- Longitud de desplazamiento de la fresa madre (eje Y) (mm): 220
- Recorrido del eje Z (mm): 350
- Ángulo de giro del cabezal de la fresa madre (°): ±45
- Número mínimo de dientes: 3
- Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅110 × 220
- Potencia total (kVA): 40
- Dimensiones totales (L × An × Al) (mm): 2700 × 3745 × 3100
- Peso de la máquina (t): 11
Consulta
- Diámetro máximo de trabajo (mm): ∅260
- Módulo máximo de trabajo (mm): 4
- Velocidad máxima del husillo para el diámetro de la pieza (r/min): 150
- Velocidad máxima del husillo de la fresa madre (r/min): 1500
- Longitud de desplazamiento de la fresa madre (eje Y) (mm): 160
- Recorrido del eje Z (mm): 300
- Ángulo de giro del cabezal de la fresa madre (°): ±45
- Número mínimo de dientes (dientes):
- Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅130 × 180
- Potencia total (kVA): 37
- Dimensiones totales (L × An × Al) (mm): 2420 × 3460 × 3060
- Peso de la máquina (t): 9
Características
- Estas talladoras de engranajes verticales CNC abarcan múltiples opciones de tamaño y están diseñadas para ofrecer alta precisión, corte eficiente y un funcionamiento estable.
- Todos los modelos funcionan con el sistema de control FANUC Oi-MF Plus, con una disposición de seis ejes con interpolación de cuatro ejes en configuración vertical para un control preciso del movimiento.
- El husillo de la talladora alcanza las 1500 r/min, mientras que el husillo de la pieza alcanza las 150 r/min. Un recorrido de desplazamiento de 160 mm permite perfiles de dientes más profundos cuando es necesario.
- Los ejes X y Z utilizan husillos de bolas de precisión y guías deslizantes, lo que ayuda a mantener una buena precisión de posicionamiento y rigidez durante el mecanizado continuo.
- Las talladoras verticales de engranajes CNC pueden producir engranajes cilíndricos, ruedas helicoidales, piñones, poleas de correa de distribución, ejes estriados flexibles y ejes estriados. El tallado radial está disponible para el mecanizado de ruedas helicoidales, lo que hace que el equipo sea adecuado para engranajes de vehículos comerciales, de turismos y de equipos de construcción en módulos pequeños y medianos.
- Los niveles de precisión alcanzan GB7 durante la producción en masa y GB6 para el corte de precisión.
- La interfaz incluye un software diseñado para el tallado de engranajes, donde los operadores pueden configurar parámetros, ajustar el paso y afinar el corte mediante un panel sencillo y de fácil lectura.
Aplicaciones
Adecuado para el mecanizado de engranajes de módulos medianos y grandes, con industrias típicas y tipos de piezas de trabajo que incluyen:
- Industrias: motocicletas, robots industriales, reductores de engranajes, componentes aeroespaciales, transmisiones de automoción (incluidas pequeñas cajas de cambios para turismos de hasta m≤6) y maquinaria de construcción.
- Piezas de trabajo: engranajes cilíndricos rectos y helicoidales, engranajes de corona, engranajes con conos pequeños, ejes estriados, ruedas dentadas y coronas helicoidales. Adecuado para el mecanizado de alta precisión o alta eficiencia de engranajes de acero de hasta módulo 6.
Soluciones integrales de mecanizado de engranajes de alta precisión para una amplia gama de industrias
- Precisión de posicionamiento: 0.002 mm
- Velocidad del husillo de la fresa: 15,000 r/min
- Velocidad del husillo de la pieza: 2000 r/min
- CPK: ≥1.33
Vista de la muestra
Engranajes de dirección de vehículos eléctricos
Engranajes automotrices
Engranajes de formas especiales
Especificaciones técnicas
| Modelo | | | | |
| Diámetro máximo de trabajo (mm) | Ø160 | ∅180 | ∅200 | ∅260 |
| Módulo máximo de trabajo (mm) | 3 | 4 | 4 | 4 |
| Max. velocidad del husillo (r/min) | 400 | 600 | 500 | 150 |
| Velocidad máxima del husillo de la mandrinadora (r/min) | 2000 | 2200 | 3500 | 1500 |
| Longitud de desplazamiento de la fresa (eje Y) (mm) | 100 | 150 | 220 | 160 |
| Recorrido del eje Z (mm) | 250 | 300 | 350 | 300 |
| Ángulo de giro del cabezal de la placa de cocción (°) | ±45 | ±45 | ±45 | ±45 |
| Número mínimo de dientes (dientes) | 3 | 3 | 3 | |
| Tamaño máximo de la placa de cocción (diámetro × longitud) (mm) | ∅80×100 | ∅110×160 | ∅110×220 | ∅130×180 |
| Potencia total (kVA) | 14 | 30 | 40 | 37 |
| Dimensiones generales (L×An×Al) (mm) | 2160×3670×2580 | 2270×2580×2760 | 2700×3745×3100 | 2420×3460×3060 |
| Peso de la máquina (t) | 6 | 7 | 11 | 9 |
Componentes estándar
Sistema CNC FANUC 0i-MF/H
Transportador de chips magnéticos
Configuración opcional
Unidad automática de carga y descarga para la manipulación de engranajes de tipo disco y piezas similares sin intervención manual
Estación de herramientas secundaria para operaciones de acabado después del tratamiento térmico, útil cuando se requieren tolerancias más estrictas
Módulo de desbarbado para eliminar rebabas directamente en la máquina durante el mecanizado
Accesorios especializados y un contrapunto giratorio multifunción, diseñado para soportar diferentes geometrías de engranajes y varias configuraciones de mecanizado
