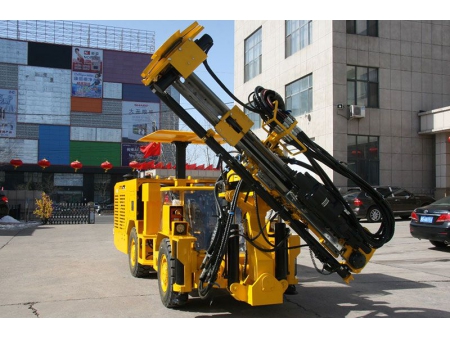

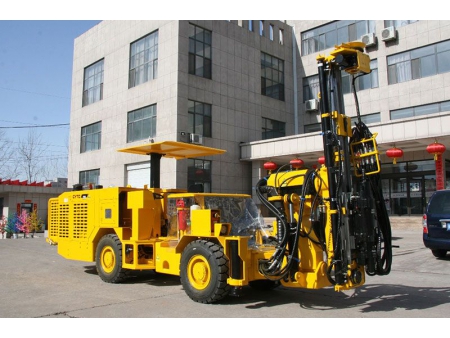

Perforadora Jumbo Hidráulica, CYTC70B (para Minería de Producción)
Este equipo de perforación hidráulica CYTC70B está especialmente diseñado para la perforación de pequeñas galerías y túneles. Gracias a su diseño flexible, este equipo minero puede utilizarse para perforar agujeros horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.
En comparación con nuestros otros equipos de perforación de gran tamaño, este equipo se ha utilizado con éxito en carreteras y túneles con dimensiones inferiores a 3 m x 3 m.
El jumbo de perforación subterránea cuenta con un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operada a distancia y un martillo de perforación de alto rendimiento para garantizar que la perforación se realice de forma eficaz, segura y rápida. La pluma o brazo de calidad superior es muy estable y proporciona un posicionamiento preciso, mejorando en gran medida la eficiencia de la perforación y reduciendo la dilución del mineral.
- Martillo de perforación
- Función anti-atranque
- Brazo especialmente diseñado para secciones transversales de pequeño tamaño
- Chasis con motor diésel de 4 cilindros de la marca Yanmar
- Sistema de control
Dimensiones totales (Largo×Ancho×Alto) | 7280×1450×1730(2240)mm |
Martillo de perforación | RC2200, 18U |
Potencia (martillo) | 21 kW / 18 kW |
Longitud total (viga de avance) | 2770 / 2685 / 2580 mm |
Longitud de la varilla de perforación | 1000 /915 / 800 mm |
Profundidad del agujero | 35 m |
Fuerza de viga de avance | 13 kN |
Extensión de viga de avance | 900mm |
Pluma (ángulo de elevación/inclinación) | Elevación 65° / inclinación-30° |
Agujero horizontal | 1500 mm |
Ángulo de giro | ±180° |
Potencia del motor principal | 55 kW |
Tensión nominal | 380V (puede ser personalizada) |
Gradeabilidad | 14° |
Peso total | 9.5 T |
Longitud del cable | 70 m |
- Reducción del coste de las herramientas de perforación: La perforadora jumbo hidráulica está equipada con un martillo de perforación de alto rendimiento. El mecanismo de doble amortiguación garantiza una mayor eficacia en la transferencia de energía del impacto. Esto da como resultado un alto rendimiento de perforación. Junto con la función antiatranque, esto prolonga considerablemente la vida útil de las herramientas de perforación, como las brocas y los tubos de perforación.
- Mejora del entorno de trabajo: El agua se utiliza para enjuagar el agujero durante la perforación, reduciendo la generación de polvo. Esto proporciona un entorno de trabajo cómodo y seguro.
- Alta seguridad: La cabina del operador cuenta con certificación FOPS protege al operador del ruido, el polvo y las vibraciones; garantizando así la seguridad y comodidad del operador. De esta manera se garantiza que se realicen trabajos de perforación precisos y rápidos de forma segura.
- Opción rentable. Nuestros jumbos de perforación subterránea cuentan con accesorios de perforación de núcleos de alta calidad, que garantizan un funcionamiento estable y una alta productividad.
