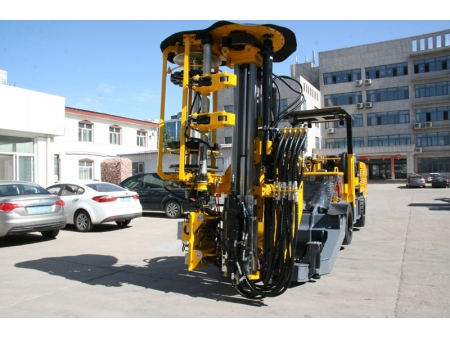

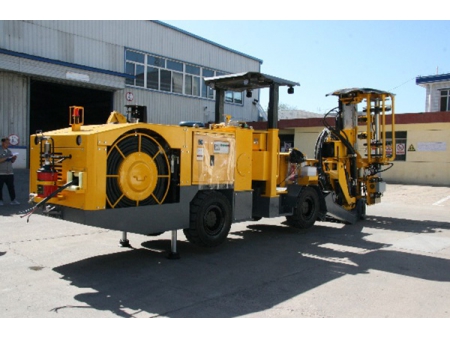

Perforadora Jumbo Hidráulica, CYTC70 (para Minería)
El jumbo de perforación hidráulica CYTC70 se caracteriza por su diseño compacto, ideal para utilizarse en minas pequeñas y medianas. Este equipo de minería tiene un diseño flexible, puede utilizarse para perforar barrenos horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.
Esta perforadora jumbo para perforación subterránea cuenta con un cabezal de perforación doble, un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operativa con control remoto y un martillo de perforación de alto rendimiento, lo que garantiza que el proceso de perforación se realice de forma eficiente, segura y rápida. Gracias a que cuenta con una broca de alto rendimiento, la precisión de perforación mejora en gran medida.
Rango de sección: de 3,2 x 3,2 a 4 x 4 m
- Martillo de perforación
- La perforadora Jumbo está equipada con un martillo de perforación RD22U/RC2200
- Brazo
- Diseñado para secciones pequeñas
- Excelente rigidez, funcionamiento e indicación de ángulos
- Viga de avance
- Viga de avance hecha de aleación de aluminio ligera y de alta resistencia
- La viga de avance está recubierta de acero inoxidable y equipada con guías de PTFE resistentes al desgaste para ayudar a prolongar la vida útil de la broca.
- Sistema de control
- Equipado con sistema sensible a la carga
- Cuenta con una función automática antiinterferencias (anti-jamming)
- Control remoto de relación electrohidráulica
- Control proporcional de la perforación: cuando la perforadora está en su máxima potencia, la fuerza de impacto varía proporcionalmente en función de las diferentes presiones de avance.
- Chasis
- Tracción a las cuatro ruedas
- Equipado con el motor diésel de cuatro cilindros y tres ciclos de Yanmar
- Cuatro cilindros hidráulicos de nivelación para estabilizar la perforadora jumbo.
- Otros
- Techo ajustable
- Tambor para cables
- Motocompresores
- Bombas centrífugas multietapa accionadas por motor
- Luces de trabajo
| Dimensión total (Largo×Ancho×Alto) | 8700×1600×2090（2800）mm |
| Martillo de perforación | RC2200, RC 22U |
| Potencia (del martillo de perforación) | 21 kW /22 kW |
| Longitud total (avance) | 2855 mm |
| Longitud de la varilla de perforación | 915 mm |
| Profundidad del agujero | 26 m |
| Fuerza de avance | 15 kN |
| Brazo (ángulo de elevación/inclinación) | 30°/-50° |
| Agujero horizontal | 1500 mm |
| Ángulo de giro | ±180° |
| Potencia del motor principal | 75 kW |
| Tensión nominal | 380V (puede ser personalizada) |
| Gradeabilidad | 14° |
| Peso total | 15500±100kg |
| Longitud del cable | 70m |
