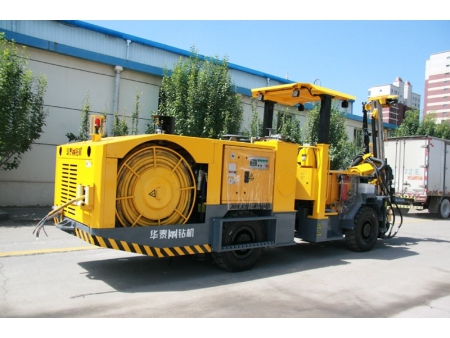

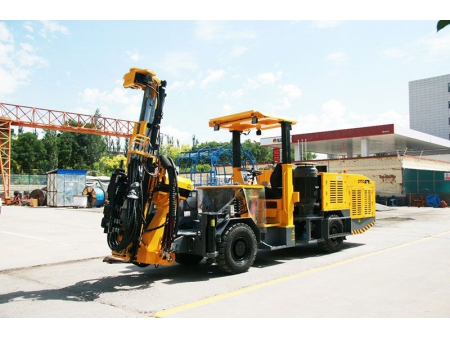

Perforadora Jumbo Hidráulica, CYTC70C (para Minería de Producción)
El equipo de perforación hidráulica CYTC70C ha sido especialmente diseñado para pequeñas galerías y túneles. Este equipo minero se caracteriza por su flexibilidad, puede utilizarse para perforar agujeros horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.
Este equipo de perforación ha sido diseñado para las galerías y túneles con una sección mayor a 3m×3m.
El equipo de perforación subterránea cuenta con un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operada a distancia y un martillo de perforación de alto rendimiento para garantizar que la perforación se realice de forma eficaz, segura y rápida. El brazo de calidad superior es muy estable y proporciona un posicionamiento preciso, mejorando en gran medida la precisión de la perforación y reduciendo la dilución del mineral.
- Martillo de perforación
- Función anti-atranque
- Brazo especialmente diseñada para una sección transversal de pequeño tamaño
- Chasis con motor diésel de 4 cilindros de la marca Yanmar
- Sistema de control
- Viga de avance
Dimensiones totales (Largo×Ancho×Alto) | 7600×1450×2140(2850)mm |
Martillo de perforación | RC2200, HC95, 22U, 18U |
Potencia (martillo de perforación) | 21kw / 24kw / 22kw/ 18 kW |
Longitud total (viga de avance) | 2770 / 2685 / 2580 mm |
Longitud de la varilla de perforación | 1000 / 915 / 800 mm |
Profundidad del agujero | 35 m |
Fuerza de viga de avance | 13 kN |
Extensión de viga de avance | 900mm |
Pluma (ángulo de elevación/inclinación) | elevación 65° / inclinación-30° |
Agujero horizontal | 1500 mm |
Ángulo de giro | ±180° |
Potencia del motor principal | 75 kW / 55 kW |
Tensión nominal | 380V (puede personalizarse) |
Gradeabilidad | 14° |
Peso total | 11.5 T |
Longitud del cable | 70 m |
