Detector PIN-TIA InGaAs de gigabit
Detector PIN-TIA InGaAs de gigabit
El detectorPIN-TIA InGaAs de gigabit, es aplicable para telecomunicación o transferencia de datos. Como receptor en el campo dela telecomunicación, el detector puedeleer la señal óptica con un gran rango de longitud de onda, de entre 1100nm a 1650nm de la fibra. Nuestro productoposee un bajo voltaje de trabajo y de corriente. Con una alta sensibilidad de -26dBm, el detector de gigabit tiene una confiabilidad diferencial de 1.4mV/uW de 3mW/uW y una señal final de confiabilidad sobre 0.7mV/uW de 1.5mV/uW .

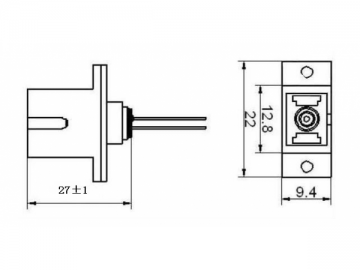

El detector de gigabit adoptael fotodiododo de altorendimiento PIN InGaAs con amplificador de trans-impedancia. Debido alas diferentes conexiones disponibles; como FC, SC y FT, se puede conectarfácilmente a la fibra óptica. Además, la tasa de transmisión que ofrecemos esde 5Mbps, 1.25Gbps o 2,5 Gbps para que los usuarios puedan elegir entre ellas.
Valores máximosabsolutos
| Parámetro | Rango | Unidad | Condiciones |
| Temperatura de almacenamiento | -40~ 85 | ℃ | Ts |
| Temperatura de funcionamiento | -40~ 85 | ℃ | Top |
| Suministro de voltaje | 3.6 | V | Vcc |
| Temperatura de soldadura (<10sec.) | 260 | ℃ | Stemp |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad | Condición |
| Suministro de energía | Vcc | 3.0 | 3.3 | 3.6 | V |
|
| Suministro de corriente | Icc |
| 28 | 40 | mA | no loads |
| Reacción diferencial | Rd | 1.4 |
| 3.0 | mV/uW | Rload=100ohm,P=-18, λ=1310nm |
| Respuesta de la señal final | Rs | 0.7 |
| 1.5 | mV/uW | Rload=50ohm,P=-18, λ=1310nm |
| Banda ancha de pequeña señal | BW | 1 |
|
| MHz |
|
| Corte de baja frecuencia | LF |
|
| 5 | KHz |
|
| Tiempo de ascenso/tiempo de descenso (20%~80%) | Tr/tr |
| 150 | 200 | ps | P=-18, λ=1310nm |
| Energía de saturación | Psat | -3 |
|
| dBm | λ=1310nm |
|
