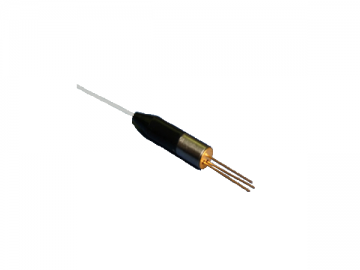

Diodo detector de cable coaxial InGaAs
Diodo detector de cable coaxial InGaAs
El diodo detector de cable coaxial InGaAs，es un dispositivoque puede identificar valiosa información en el equipo láser y convertirla la señal óptica en señal eléctrica.Utiliza el detector InGaAs PIN de alta respuesta y estructura plana. Comparada con la estructura de mesa, ellado de la unión PN no estará expuesto a la aparición del InGaAs, por lo que la fuga superficial no seproducirá. Y puede funcionar durantemucho tiempo sin que se produzca la recombinación de corriente.
El diodo detector de cablecoaxial, es altamentesensible y de rápida respuesta , de modo que puede completar la reacción dentro de 0.1ns y tieneuna eficiencia cuántica para 0.85A / W y para 0.9A / W. Con elfin de proporcionar más opciones, para los sistemas de comunicación concapacidad de transmisión diferente, ofrecemos diferentas tasas, que son 3Gbps, 5 Gbps y 10 Gbps. Además,tiene pérdida de retorno de - 45dB paraevitar eficazmente el impacto de la fluctuación de la señal. Nuestro producto maneja unamplio rango de longitud de ondas, para identificar con precisión y obtenerinformación de láser cuya longitud de onda varía de 1100nm a 1650nm. Además,el diodo detector decable coaxial flexible, tiene una baja saturación, corriente obscura y capacitancia.Además, nuestro producto tiene seis conectores opcionales y cable de 0,5 m o1m, que pueden ser conectados a un circuito de fibra de una manera sencilla.
Nuestro diodo detector adopta de modo sencillo paquete de fibra coaxial.También presenta pequeño tamaño, estructura simple y de bajo costo. En alianzacon el diodo láser, que puede servir como receptor de televisión por cable detransmisión óptica, receptor RF de transmisión óptica y otros receptoresanálogos.
Valoresmáximos absolutos
| Parámetro | Símbolo | Condición | Indice | Unidad |
| Temperatura de almacenamiento | Tstg | - | -40~100 | mA |
| Temperatura de funcionamiento | Top | - | -40~85 | V |
| Voltaje reverso | Vr | CW | 30 | V |
| Temperatura de soldadura | - | - | 260 | ℃ |
| Tiempo de soldadura | - | - | 10 | S |
Características ópticas y eléctricas
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condiciones de prueba |
| Rango de detección | λ | 1100 | - | 1650 | nm |
|
| Corriente obscura | Id | - | 0.1 | 1 | nA | VR=5V，25° |
| Eficiencia cuántica | R | 0.85 | 0.9 | - | A/W | VR=5V，λ=1310 nm |
| Energía de saturación | P | - | - | 6 | dBm | VR=5V，25°C |
| Tiempo de ascenso y descenso | Tr/Tf | - | 0.1 | - | ns | RL=50Ω |
| Capacitancia | Ct | - | - | 0.75 | pF | VR=5 |
| Pérdida de retorno | R | - | - | -45 | dB | 45~860MHz |
| CSO | - | 60 | - | - | dB | 45~860MHz |
| CTB | - | 65 | - | - | dB | 45~860MHz |
