Descripción
Máquina de moldeo por inyección horizontal de 60-530 toneladas para productos plásticos

Como la última incorporación a la amplia gama de equipos de moldeo por inyección, esta máquina de moldeo por inyección servohidráulica está diseñada para la versatilidad en la fabricación de piezas para uso diario, desde artículos para el hogar hasta componentes de alta tecnología. Con su innovadora tecnología de ahorro de energía hidráulica y servo, nuestra maquinaria de plástico moldea productos de manera eficiente y minimiza el uso de energía. Las operaciones rápidas de moldeo de este modelo, junto con los sensores de alta precisión para el control de presión y flujo, mejoran significativamente la precisión del moldeo. Las fuerzas de cierre son ajustables entre 60 y 530 toneladas, lo que hace que esta máquina de inyección sea adecuada para diversas aplicaciones industriales.

Unidad de inyección
  • Carrera de inyección: 115mm-450mm
  • Capacidad de inyección: 47g-2604g
  • Presión de inyección: 1434kgf/cm²-2667kgf/cm²
  • Tasa de inyección: 66g/s-519g/s
Unidad de sujeción
  • Fuerza de sujeción: 60tonf-530tonf
  • Carrera de sujeción: 270mm-850mm
  • Carrera del eyector: 70mm-220mm
Eléctrico
  • Potencia del motor de la bomba: 13kW-52kW
  • Potencia de calefacción eléctrica: 4.8kW-40.5kW
  • Sistema de accionamiento: hidráulico/híbrido
Aplicaciones

Adecuado para producir diversos productos, incluidos artículos de plástico para uso doméstico, papelería, componentes automotrices y electrodomésticos. Es particularmente bueno para fabricar piezas de plástico para máquinas de oficina multifuncionales, carcasas de impresoras y carcasas de computadoras. Esto demuestra su capacidad para manejar diversas tareas de fabricación en las industrias de electrónica de consumo y electrodomésticos.

Muestras de piezas de plástico moldeadas por inyección

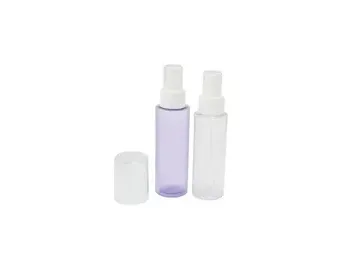

Botella rociadora de niebla fina

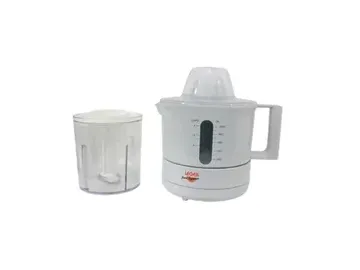

Máquina de hacer jugos
Lentes de seguridad industrial
Carcasas para productos electrónicos
Envases de pared gruesa
Cajas de herramientas
Conexiones para tuberías de cnstrucción
Piezas automotrices
  • Moldeo por inyección de accesorios de pulverización
  • Moldeo por inyección de tira guía de luz
Componentes clave

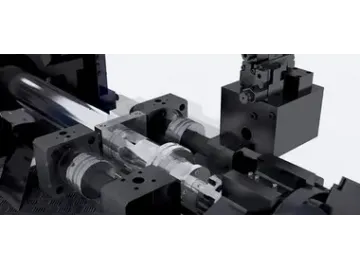

Unidad de inyección optimizada

La integración de la placa de paso del aceite de inyección con el cilindro aumenta la velocidad de respuesta y amplía la gama de aplicaciones del producto. El control de circuito cerrado de la servoinyección garantiza una excelente estabilidad en el tiempo de inyección, con más del 99.9% de consistencia, lo que conduce a pesos de producto altamente estables.

Unidad de sujeción

La resistencia de la placa del molde se ha mejorado en un 30%, reduciendo la deformación y prolongando la vida útil del molde.

Interfaz de usuario intuitiva
  • La protección con contraseña de varios niveles limita las modificaciones de parámetros solo a usuarios autorizados
  • Ofrece estadísticas de control de procesos y gráficos de inyección para mejorar la calidad y la eficiencia de la producción
  • Fácil acceso a los datos a través de USB y varias interfaces de comunicación, incluyendo USB, puertos serie, Ethernet, EtherCAT y SercosII
  • Es compatible con el estándar OPC y está diseñado de acuerdo con la norma IEC-61131, lo que hace hincapié en la modularidad y la facilidad de mantenimiento
  • Disponible en varios idiomas para satisfacer las necesidades globales de los usuarios
Características
  • Los rieles de guía lineales en el asiento de inyección reducen el desgaste y garantizan un control preciso y estable del proceso de inyección
  • Todo el equipo de inyección está diseñado para aumentar la presión del sistema y optimizar la integración de la placa de trayectoria del aceite de inyección con el cilindro, mejorando la capacidad de respuesta
  • El tornillo de alta mezcla mejora la relación L/D, adecuado para salidas de alto volumen, especialmente en máquinas de más de 250 toneladas
  • Las especificaciones modulares proporcionan flexibilidad para satisfacer las necesidades específicas de industrias como el envasado de alimentos y los contenedores de paredes delgadas
  • Estabilidad en el posicionamiento del molde con motores eléctricos tipo freno
  • El aumento del espaciado dentro de las columnas proporciona una mayor flexibilidad en las aplicaciones de moldes
  • La rigidez mejorada de la placa del molde en un 30% disminuye la deformación y prolonga la vida útil del molde
  • Las curvas de velocidad de sujeción suaves con comandos de velocidad de curva en S reducen la vibración de la máquina
Especificaciones
Modelo UNIDAD FA-60 FA-125 FA-250 FA-300 FA-530
Unidad de inyección Tipo - 130 400 1050 1400 4850
Diámetro del tornillo mm 24 28 36 40 45 50 55 60 55 60 65 80 85 90
Recorrido del tornillo mm 115 180 240   260   450
Volumen teórico de inyección cm³ 52 71 183 226 286 471 570 678 617 735 862 2261 2552 2861
Peso de inyección (PS) g 47 64 167 206 260 429 519 617 562 669 785 2057 2323 2604
Presión de inyección kgf/cm² 2667 1959 2241 1815 1434 2253 1862 1564 2285 1920 1636 2156 1910 1704
Velocidad de inyección mm/s 160 100 89   90   90
Tasa de inyección cm³/s 66 89 93 114 145 159 192 228 195 233 273 410 463 519
Unidad de sujeción de moldes Fuerza de cierre del molde kN(tonf) 600 (60) 1250 (125) 2500 (250) 3000 (300) 5300 (530)
Recorrido de cierre del molde mm 270 360 540 590 850
Espesor del molde mm 120~330 150~460 220~680 230~730 350~860
Diámetro mín. recomendado del molde (H×V) mm 210×210 275×275 380×380 430×410 560×540
Distancia entre barras de unión (H×V) mm 320×320 420×420 580×580 660×630 860×830
Placa del molde (H×V) mm 470×470 625×625 870×870 975×945 1270×1240
Recorrido del eyector mm 70 120 150 150 220
Fuerza del eyector kN (tonf) 25(2.5) 35(3.5) 65(6.5) 65 (6.5) 160 (16)
Equipo eléctrico Máxima potencia del motor de accionamiento de la bomba kW(380V) 13 13 22 26 52
Controlador de temperatura juego 4 5 5 5 7
Capacidad del calentador kW 4.8 9.7 19.5 22 40.5
General Dimensiones de la máquina (L×A×A) mm 4150×1380×1650 4760×1380×1805 6400×1720×2080 6930×1930×2215 9860×2200×2410
Capacidad del tanque de aceite L 170 220 350 440 830
Peso de la máquina t 3 5.5 11.3 12 30.2
Presión máx. del sistema kgf/cm² 160 160 160 160 160

Gracias a su novedoso sistema de control, la máquina alcanza una precisión de calentamiento de hasta 0.1 °C, con un control segmentado que optimiza la plastificación. Además, su control de posición logra una exactitud de 0.1 mm, garantizando movimientos finos y confiables durante todo el proceso.

La máquina ofrece una fuerza de cierre que va desde 60 hasta 530 toneladas, permitiendo adaptarse a diferentes moldes y productos. Su platina, reforzada con un 30 % más de rigidez, reduce la deformación y contribuye a prolongar la vida útil de los moldes, asegurando una producción más estable y duradera.
