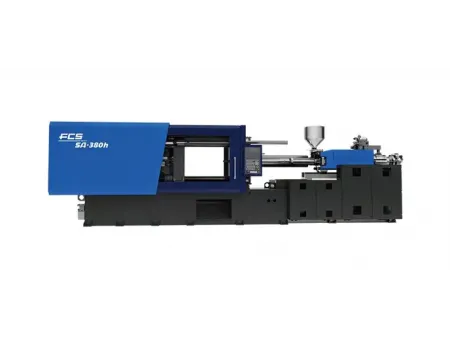

Máquina de moldeo por inyección de cubeta

Máquina de moldeo por inyección de cubeta
Solicite un presupuesto
Serie SA-p
  • Descripción
  • Aplicaciones
  • Componentes clave
  • Características
  • Especificaciones
  • Preguntas frecuentes
Descripción
Máquina de moldeo por inyección hidráulica de 220-1000 toneladas para la fabricación de cubetas de pintura de plástico

La máquina de moldeo por inyección de cubetas cuenta con un sistema servohidráulico para producir contenedores de cubetas. Este equipo de moldeo de plástico cuenta con una estructura de soporte robusta de doble eje sin soldaduras, lo que mejora la estabilidad y la precisión necesarias para un moldeo preciso. Controla las temperaturas con una precisión excepcional dentro de ±1°C utilizando un sistema PID y funciona con un ciclo de escaneo rápido de menos de 1ms. La fuerza de cierre es capaz de alcanzar entre 220 y 1,000 toneladas.

Unidad de inyección
  • Carrera de inyección: 230mm-550mm
  • Capacidad de inyección: 411g-4757g
  • Presión de inyección: 1692kgf/cm²-1764kgf/cm²
  • Tasa de inyección: 354g/s-1410g/s
Unidad de sujeción
  • Fuerza de sujeción 220tonf-1000tonf
  • Carrera de sujeción 500mm-1300mm
  • Fuerza del eyector 6.7tonf-25tonf
Eléctrico
  • Potencia del motor de la bomba 41.6kW-63.5kW 63.5kW 41.6kW
  • Potencia de calefacción eléctrica 10.8kW-61.8kW
  • Sistema de accionamiento hidráulico
Aplicaciones

Adecuado para producir cubetas de pintura de plástico, barriles de productos químicos, cubetas de agua domésticos y varios tipos de cubetas y recipientes de plástico.

Muestras de piezas de plástico moldeadas por inyección
Cubeta de pintura
Cubo de chocolate IML con tapa
  • Moldeo por inyección de vajilla descartable
Componentes clave
Diseño de la abrazadera

Cuenta con una placa de molde rígida que reduce la deformación elástica y disminuye la fuerza de sujeción requerida. Incluye válvulas proporcionales de alta velocidad para una respuesta más rápida, un posicionamiento más preciso y tiempos de ciclo reducidos.

Servomotor

Equipado con un servosistema de alto rendimiento que responde rápidamente a hasta 40m/s y reduce el uso de energía entre un 30% y un 70%. Su diseño modular facilita el mantenimiento.

Construcción innovadora del marco

La estructura utiliza tuberías no soldadas, lo que disminuye el riesgo de fugas de aceite y mejora la durabilidad y limpieza de la máquina de procesamiento de plástico.

Inyección de precisión

Los rieles lineales dobles soportan la unidad de inyección, lo que minimiza la fricción y mejora la precisión. La máquina de moldeo por inyección hidráulica utiliza un mecanismo de inyección de un solo cilindro de inercia media para un funcionamiento rápido y consistente.

Características
  • Incluye un sistema de control KEBA para una gestión eficiente.
  • Cuenta con un período de escaneo de acción rápida de menos de 1ms.
  • Diseñado ergonómicamente para un uso cómodo.
  • Utiliza anillos de nanocalentamiento infrarrojos que se calientan rápidamente y mantienen la temperatura de manera efectiva, logrando más del 30% de ahorro de energía.
  • Emplea el control de temperatura PID para mantener una precisión de temperatura ajustada dentro de ±1°C.
  • El tornillo de alta relación L/D mejora la eficiencia de mezcla y plastificación.
  • Los modelos SA-650p y superiores están equipados con alimentación automática, lo que permite ciclos de moldeo más cortos a través de acciones de doble circuito.
Especificaciones
Modelo UNIDAD SA-220p SA-330p SA-700p SA-1000p
Unidad de inyección Tipo - 770 1100 7600e 8800e
Diámetro del tornillo mm 50 60 100 110
Recorrido del tornillo mm 230 230 550 550
Volumen teórico de inyección cm³ 452 650 4320 5227
Peso de inyección (PS) g 411 592 3931 4757
Presión de inyección kgf/cm² 1710 1736 1764 1692
Velocidad de inyección mm/s 195 165 170 160
Tasa de inyección cm³/s 389 478 1343 1549
Unidad de sujeción de moldes Fuerza de cierre del molde tonf 220 330 700 1000
Recorrido de cierre del molde mm 500 640 1000 1300
Espesor del molde mm 200~550 220~610 400~1000 500~1000
Distancia entre barras de unión (H×V) mm 530×470 630×585 910×820 1090×950
Placa del molde (H×V) mm 800×800 940×900 1320×1320 1540×1400
Recorrido del eyector mm 135 140 175 270
Fuerza del eyector tonf 6.7 8.8 13.0 25.0
Equipo eléctrico Motor de accionamiento máx. de la bomba kW(380V) 41.6 53 63.5 53 53 63.5 63.5 41.6
Capacidad del calentador kW 20.4 32.6 57.1 61.8
General Dimensiones de la máquina (L×A×A) mm 6320×1550×2050 6950×1710×2125 9700×2220×2180 11200×2800×2450
Capacidad del tanque de aceite L 420 500 880 1050
Peso de la máquina t 10.8 12.8 29 48.2

Así es. La serie SA-p está preparada para trabajar con procesos de moldeo por inserción y ensamblaje en molde, lo que permite producir baldes de formas complejas, incluyendo modelos con asas integradas y otros diseños personalizados.

Sí. En FCS ofrecemos soluciones personalizadas. Si un modelo estándar no cubre por completo sus necesidades, podemos ajustar especificaciones o añadir funciones especiales para que la máquina se adapte perfectamente a sus procesos.
