Torno automático de cabezal deslizante CNC (Giro suizo)
Solicite un presupuesto
Solicite una cotización
CKC1112VI & CKC1120VI & CKC1125VI & CKC1132VI
Torno CNC tipo suizo con cabezal móvil para torneado de precisión de barras con diámetro máximo de 12mm, 20mm, 25mm y 32mm
El torno CNC de tipo suizo serie CKC (Tipo VI) incorpora el sistema de control FANUC 0i-TF con doble puerto. Está diseñado para piezas de eje utilizadas en diversas industrias.
En el husillo principal se pueden realizar operaciones de torneado exterior, taladrado frontal, roscado, mandrinado, roscado, ranurado, taladrado transversal, fresado, roscado radial y tronzado. En el subhusillo se pueden realizar operaciones de torneado, taladrado, mandrinado y roscado. El husillo principal y el subhusillo pueden trabajar simultáneamente para acortar el tiempo de ciclo. Opcionalmente, se dispone de un alimentador automático de barras para el mecanizado automático.

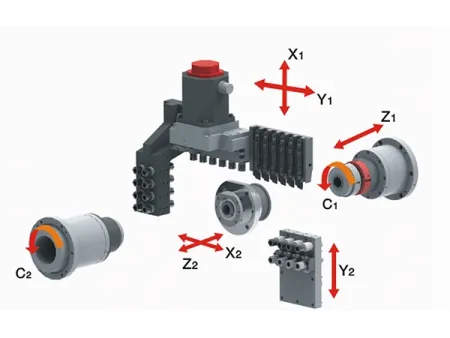

Diagrama de configuración
CKC1132VI
CKC1112VI/CKC1120VI/CKC1125VI
Puntos destacados
- Eje Y2 (6 ejes lineales)
- Husillo motorizado integrado (husillo principal y subhusillo)
- Avance rápido de 30 m/min
- Panel de control giratorio
- Amplio espacio de operación
- Función de eje C para husillo principal y subhusillo
- Casquillo guía giratorio de recorrido completo (accionamiento por eje mediante conexión estriada)
- Disposición de herramientas diversa con gran capacidad de expansión
- Capacidad de roscado rígido para herramientas motorizadas
- Operación de corte disponible sin casquillo guía giratorio
Vista de la muestra
Especificaciones técnicas
| Modelo | | | | |
| Sistema CNC | FANUC | |||
| Diámetro máximo de trabajo (mm) | Ø12 | Ø20 | Ø25 | Ø32 |
| Longitud máxima de trabajo (mm) | 200/2.5D (con/sin casquillo guía) | 320/2.5D (con/sin casquillo guía) | ||
| Velocidad máxima del husillo (r/min) | 10000 | 8000 | 8000 | 6000 |
| Velocidad máxima del subhusillo (r/min) | 10000 | 8000 | 8000 | 6000 |
| Número de herramientas (pzas) | 25 (estándar) | 34 (estándar) | ||
| Potencia del motor del husillo (kW) | 2.2/3.7 | 3.7/5.5 | 5.5/7.5 | |
| Potencia del motor del subhusillo (kW) | 2.2/3.7 | 3.7/5.5 | 3.7/5.5 | |
| Repetibilidad de todos los ejes (mm) | 0.002 | |||
| Descentramiento radial del orificio del husillo (mm) | 0.004 | |||
| Máx. despiece frontal (mm) | 80 | 150 | ||
| Avance rápido (m/min) | 32 | 30 | ||
| Peso de la máquina (kg) | Aprox. 2600 | Aprox. 4500 | ||
| Dimensiones generales (L×An×Al) (mm) | 2590×1330×1830 | 2700×1625×2100 | ||
