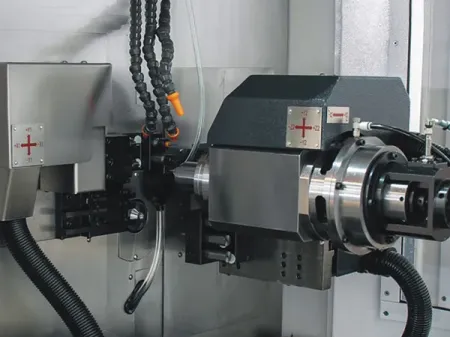

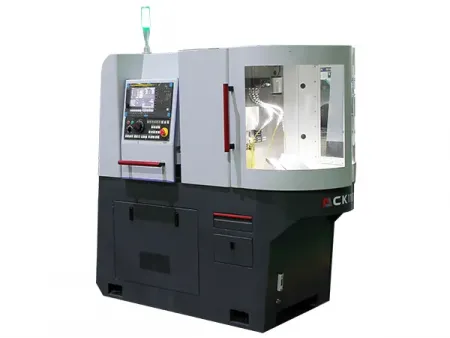

Torno automático CNC de cabezal deslizante (tipo suizo)
CK1104VI: diámetro máximo de trabajo 4 mm (2 husillos)
Este torno CNC tipo suizo está diseñado para el mecanizado de alta precisión de componentes de microejes largos y delgados.
Se utiliza servocontrol de CA para los ejes X1, X2, Y1, Y2, Z1 y Z2. Se pueden controlar cuatro ejes simultáneamente. Equipado con encoder absoluto integrado, guía lineal de alta precisión y husillo de bolas, el torno automático CNC garantiza una alta precisión de posicionamiento y una alta velocidad de desplazamiento.
- Motor de husillo integrado para husillos principal y secundario, rodamiento de bolas de alta precisión, control e indexación del eje Cs.
- Estructura compacta con baja vibración y ruido.
- Casquillo guía giratorio de recorrido completo para soporte durante el corte.
- Servocontrol de CA para ejes X1, X2, Y1, Y2, Z1 y Z2; permite controlar cuatro ejes simultáneamente.
- Encoder absoluto integrado.
- Sistema de control de doble puerto FANUC 0i-TF plus con pantalla LCD y control MPG, con autodiagnóstico.
- Dispositivo de interbloqueo para husillo y pinza.
- Protección de anulación para ejes lineales X1, X2, Y1, Y2, Z1 y Z2.
| Modelo | | |
| Diámetro máximo de la barra (mm) | Ø4 | Ø1 |
| Longitud máxima de la pieza de trabajo (mm) | 30 | |
| Velocidad máxima del husillo (r/min) | 16000 | |
| Diámetro del orificio pasante del husillo (mm) | Ø100.75/1.1 (motor incorporado) | |
| Altura del centro del husillo (mm) | 1150 | 1130 |
| Potencia del motor del husillo (kW) | 0.75/1.1 (motor incorporado) | |
| Herramientas de torneado OD (pzas) | 4 | 5 |
| Herramientas de perforación frontal (pzas) | 3 | / |
| Herramientas de accionamiento radial (pzas) | 2 | |
| Herramientas de mecanizado posterior (pzas) | 2 | / |
| Tamaño del vástago de la herramienta de torneado (mm) | Ø8×100–120 | |
| Velocidad máxima del subhusillo (r/min) | 16000 | / |
| Potencia del motor del subhusillo (kW) | 0.75/1.1 (motor incorporado) | / |
| Desplazamiento rápido de todos los ejes (m/min) | 20 | |
| Potencia del servomotor (X1/Z1/Z2) (kW) | 0.4 | |
| Potencia del servomotor (X2/Y1/Y2) (kW) | 0.5 | |
| Repetibilidad de todos los ejes (mm) | 0.002 | |
| Descentramiento radial del orificio del husillo (mm) | 0.004 | |
| Potencia del motor de la bomba de refrigerante (kW) | 0.15 | |
| Potencia total (kVA) | 5 | |
| Presión del aire (MPa) | 0.6 | |
| Caudal de aire (NL/min) | 100 | |
| Peso de la máquina (kg) | Aprox. 1000 | |
| Dimensiones totales (mm) | 1875×800×1710 | |
¿Qué tipos de piezas se mecanizan principalmente en un torno longitudinal CNC de tipo suizo?
Un torno CNC de tipo suizo se utiliza principalmente para mecanizar microcomponentes de tipo sonda con diámetros de ≤ 1mm.
¿Es un torno longitudinal CNC tipo suizo adecuado para mecanizar piezas de rotor de motor de precisión?
Un torno CNC de tipo suizo ofrece altas velocidades de husillo (hasta 16,000 r/min), control multieje y una precisión de posicionamiento de 0.002 mm. Estas características facilitan el mecanizado de cojinetes de rotor, ranuras y otras geometrías complejas, garantizando al mismo tiempo la estabilidad dimensional y la calidad superficial. Es adecuado tanto para la producción en serie como para la producción en lotes pequeños de componentes de rotor de motor de precisión.
