Línea troqueladora estampadora en caliente 1050-FC

Solicite un presupuesto

Nosotros: http://carton-es.com/2-4-die-stamping-press-1050-fc-type-hot-foil.html

Fabricantes de troqueladoras estampadoras en caliente

Descripción
La línea troqueladora estampadora en caliente 1050-FC cuenta con 4 sistemas para jalar láminas longitudinales y 2 sistemas para jalar laminas transversales. Es ideal para llevar a cabo troquelados de grandes formatos o estampados delicados y de múltiples capas de distintos papeles, cajas de cartón, cartones y cartones corrugados.

Esta línea troqueladora estampadora cuenta con enfriado automático y procesos de troquelado luego del estampado en caliente. La velocidad de estampado máxima es de 6000 planchas por hora.

Materiales procesados

Papel
Cartón
Cartón corrugado

Parámetros
Materiales procesados

Papel	80 g/m²
Máximo de cartones	2000 g/m²
Máximo de cartones corrugados	4 mm

Capacidad

Tamaño mínimo de planchas	350 x 400 mm
Tamaño máximo de planchas	740 x 1050 mm
Velocidad	7500 planchas/h
Velocidad máxima de estampado en caliente	6000 planchas/h
Fuerza de troquelado	300 Ton

Conversión

Tamaño máximo del estampado longitudinal	720 x 1020 mm
Tamaño máximo del estampado transversal	580 x 1020 mm
Tamaño máximo de troquelado	730 x 1040 mm

Sistema de calor

Zonas de calor	12 unidades
Temperatura máxima	200 ºC

Equipos de láminas

Longitud de lámina	120 a 1200 m
Ancho de lámina	50 a 1020 mm (estampado longitudinal)
Ancho de lámina	50 a 630 mm (estampado transversal)
Ejes de avance	4 (estampado longitudinal)
Ejes de avance	2 (estampado transversal)

Altura de la pila

Alimentación	1650 mm
Alimentación máxima sin parar	1270 mm
Entrega	1300 mm

Dimensiones y peso

L x A (W) x A (H)	7.08 x4.28x3.26m
Peso	19 Ton

Instalación

Potencia	60 kW
Aire comprimido	6 bar
Capacidad del compresor de aire	30 m³/h
Capacidad del tanque de aire	155 L

Componentes de la troqueladora estampadora en caliente

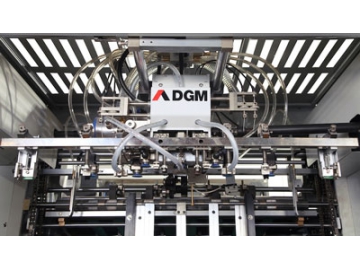

Alimentador
- Alimentador continuo, sin interrupciones, alimentación a través de palés o carros.
- Los materiales se cargan con a través de palés o carros.
- Equipado con 4 cabezales de succión elevadores y 4 cabezales de succión delanteros, puede transportar cartón y cartón ondulado de diferentes espesores de forma eficiente, fiable y precisa.
- Detector de doble lámina.

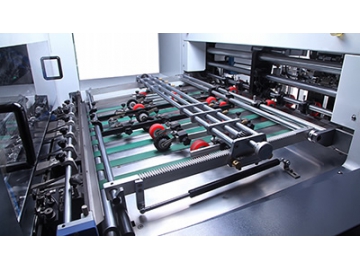

Mesa de Registro
- Cambio rápido de hojas; el tamaño de material se puede ajustar fácilmente.
- La alineación de las láminas de material se puede realizar fácilmente en la mesa de registro.
- 4 dispositivos de alineación, ajustables de forma independiente

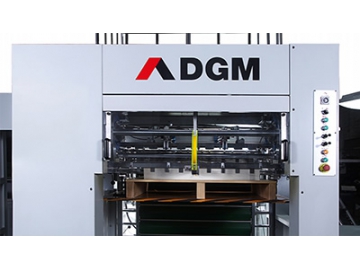

Sección de Troquelado
- La troqueladora ha sido diseñada con un sistema de posicionamiento central para posicionar rápidamente el troquel.
- Troqueles con un espesor de 5 mm.
- La presión se puede ajustar fácilmente a través de la pantalla táctil. Utiliza protección contra sobrepresión para evitar daños a la prensa.
- Sistema de lubricación manual o automático disponible.
- 7 barras de sujeción ligeras.
- Los soportes de conversión se utilizan tanto para porta-troquel de corte como para porta-troquel tipo nido de abeja.
- Soporte de cambio para chasis de corte y chasis tipo nido de abeja.
- Sistema de bloqueo y desbloqueo neumático para chasis de corte y chasis tipo nido de abeja.
Sistema de Estampación en Caliente
- El sistema de calefacción tiene 12 zonas de temperatura, cada una con control de temperatura independiente.
- Detector de rotura de lámina de estampación.
- Dispositivo de sujeción de lámina de estampación.
- Dispositivo de desenrollado de lámina de estampación.
- Chasis tipo nido de abeja.

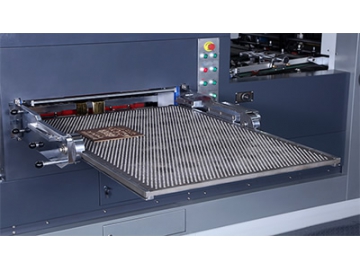

Sección de recolección de producto terminado
- Recogida automática ininterrumpida.

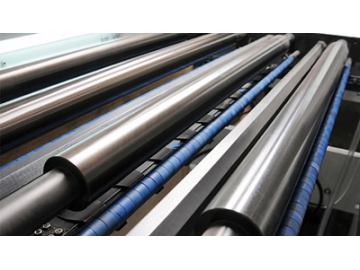

Unidad de alimentación longitudinal de lámina de estampación
- Cuatro rollos de lámina de estampación en el sistema de alimentación longitudinal de alta precisión.
- Sistema de separación de lámina de estampación mediante chorro de aire.
- Sistema de tensado de lámina.

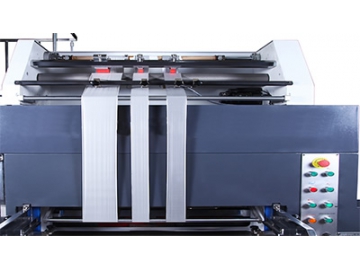

Unidad de alimentación transversal de lámina de estampación
- Dos rollos de lámina de estampación en el sistema de alimentación transversal de alta precisión.
