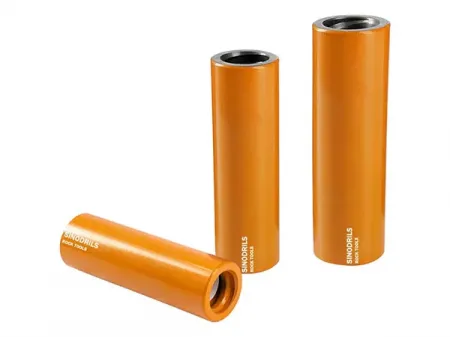

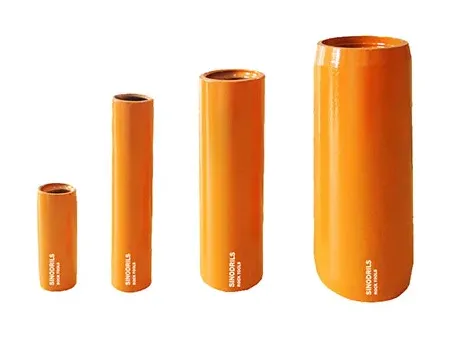

Acople para perno helicoidal

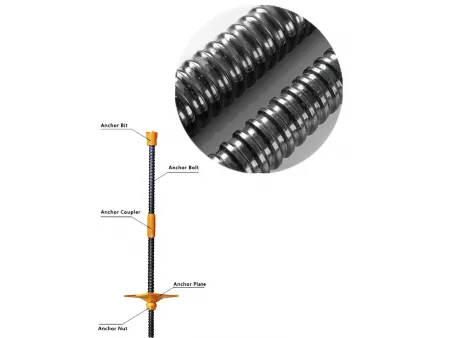

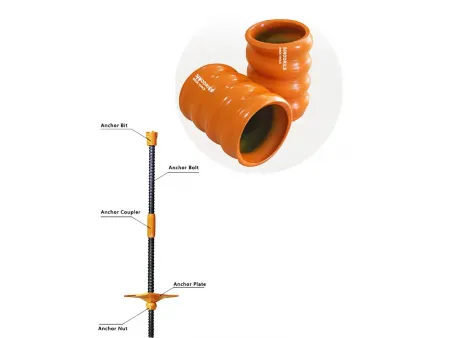

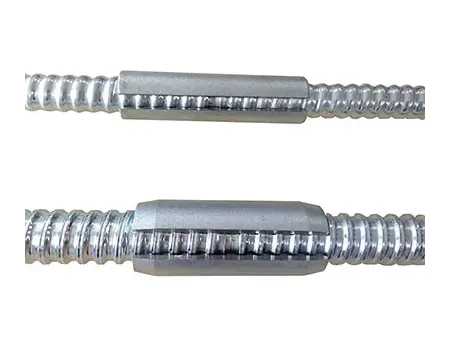

El acople para perno es un componente fundamental del sistema de perforación, ya que permite conectar las barras de anclaje entre sí. Está fabricado con tubos de acero sin costura y se mecaniza con rosca tipo R o T. Además, se somete a tratamientos térmicos que le confieren una resistencia mecánica superior a la de las propias barras de anclaje.

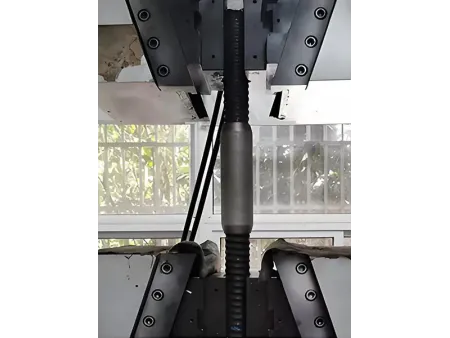

En cuanto a su función, el acople se encarga de transmitir tanto el par de giro como la fuerza de tracción. Durante el uso, transfiere la potencia a todos los elementos del sistema de perforación, permitiendo que trabajen de manera conjunta. Está diseñado para soportar cargas elevadas y vibraciones constantes sin aflojarse, agrietarse ni fallar, asegurando un rendimiento fiable incluso en condiciones exigentes.
Un acople para perno helicoidal bien diseñado ayuda a reducir la pérdida de energía, lo que mejora la eficiencia del sistema de perforación. Además, permite ajustar la longitud de las barras para adaptarse a diferentes profundidades y condiciones de trabajo durante la construcción.
| Tamaño de la rosca | Largo (mm) | Diámetro externo (mm) | Peso unitario (kg) |
| 150 | 36 | 0.6 | |
| 145 | 42 | 0.7 | |
| 160 | 42 | 0.8 | |
| 190 | 42 | 0.9 | |
| 180 | 51 | 1.4 | |
| 220 | 51 | 1.7 | |
| 140 | 63 | 1.4 | |
| 200 | 63 | 2 | |
| 220 | 95 | 4.7 | |
| 105 | 38 | 0.42 | |
| 140 | 54 | 1.1 | |
| 140 | 57 | 1.3 | |
| 160 | 70 | 2.4 | |
| 235 | 89 | 3.7 | |
| 245 | 95 | 5.7 | |
| 255 | 123 | 7.5 | |
| 290 | 132 | 12.5 | |
| 255 | 139 | 7.5 | |
| Calidad de acero | Según los requisitos del cliente | ||
| Dirección de la rosca | Rosca izquierda o derecha | ||
| Estándar de rosca | ISO 10208 / ISO 1720 / u otras normas internacionales | ||
| Dureza (HRC) | Entre HRC25-HRC30 | ||
| Características | Todos los acoples se fabrican con un tope intermedio, y los anillos O-ring se pueden incluir si el cliente lo solicita | ||
