Prensa troqueladora estampadora en caliente, 1050-SC

Solicite un presupuesto

Nosotros: http://carton-es.com/2-6-1050-sc-type-hot-foil-stamping-cutting-line.html

Fabricantes de troqueladoras estampadoras en caliente

Descripción
With a transverse foil pull system, the 1050-SC type hot foil stamping cutting line is fit for the large format die-cutting and the stamping of single-color pattern of papers, carton boards and corrugated boards with different specifications. Its maximum stamping speed reaches up to 6000 planchas every hour.

This die cutting and foil stamping press uses quick locking and central positioning system to meet the requirements of high-precision waste discharging. At the same time, this machine also supports automatic cooling and die-cutting after the hot stamping process is completed.

This hot foil stamper is of excellent resistance to elevated temperature, capable of operating hot stamping under a high temperature of 200℃. It also has the ability of cooling the high-temperature boards.

Materiales procesados

Papel
Cartón
Cartón corrugado

Parámetros
Materiales procesados

Papel	80 g/m²
Máximo de cartones	2000 g/m²
Máximo de cartones corrugados	4 mm

Capacidad

Tamaño mínimo de planchas	350 x 400 mm
Tamaño máximo de planchas	740 x 1050 mm
Velocidad	7500 planchas/h
Velocidad máxima de estampado en caliente	6000 planchas/h
Fuerza de troquelado	300 Ton

Conversión

Tamaño máximo de estampado	580 x 1020 mm
Tamaño máximo de troquelado	730 x 1040 mm

Sistema de calor

Zonas de calor	12 unidades
Temperatura máxima	200 ºC

Equipos de láminas

Longitud de lámina	120 a 1200 m
Ancho de lámina	50 a 630 mm
Ejes de avance	2

Altura de la pila

Alimentación	1650 mm
Alimentación máxima sin parar	1270 mm
Entrega	1300 mm

Dimensiones y peso

L x A (W) x A (H)	7.08 x4.28x3.26m
Peso	17.5 Ton

Instalación

Potencia	35 kW
Aire comprimido	6 bar
Capacidad del compresor de aire	30 m³/h
Capacidad del tanque de aire	155 L

Componentes de la troqueladora estampadora en caliente

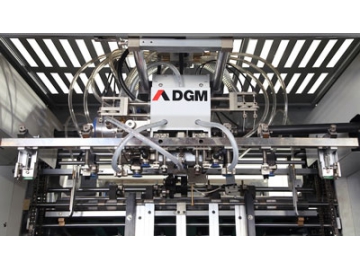

Alimentador
- Alimentador continuo, sin interrupciones, alimentación a través de palés o carros.
- Los materiales se cargan con a través de palés o carros.
- Equipado con 4 cabezales de succión elevadores y 4 cabezales de succión delanteros, puede transportar cartón y cartón ondulado de diferentes espesores de forma eficiente, fiable y precisa.
- Detector de doble lámina.
Mesa de Registro
- Cambio rápido de hojas; el tamaño de material se puede ajustar fácilmente.
- La alineación de las láminas de material se puede realizar fácilmente en la mesa de registro.
- 4 dispositivos de alineación, ajustables de forma independiente
Sección de Troquelado
- La troqueladora ha sido diseñada con un sistema de posicionamiento central para posicionar rápidamente el troquel.
- Troqueles con un espesor de 5 mm.
- La presión se puede ajustar fácilmente a través de la pantalla táctil. Utiliza protección contra sobrepresión para evitar daños a la prensa.
- Sistema de lubricación manual o automático disponible.
- 7 barras de sujeción ligeras.

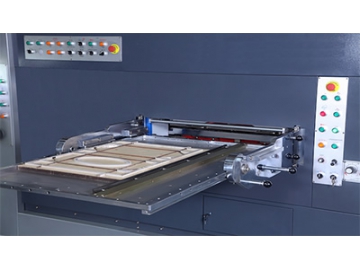

- Los soportes de conversión se utilizan tanto para porta-troquel de corte como para porta-troquel tipo nido de abeja.
- Soporte de cambio para chasis de corte y chasis tipo nido de abeja.
- Sistema de bloqueo y desbloqueo neumático para chasis de corte y chasis tipo nido de abeja.
Sistema de Estampación en Caliente
- El sistema de calefacción tiene 12 zonas de temperatura, cada una con control de temperatura independiente.
- Detector de rotura de lámina de estampación.
- Dispositivo de sujeción de lámina de estampación.
- Dispositivo de desenrollado de lámina de estampación.

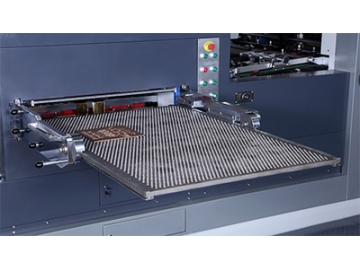

- Chasis tipo nido de abeja.

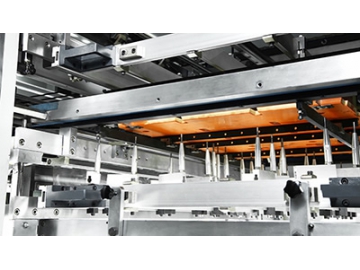

Sección de eliminación de residuos
- La curva de movimiento de la leva optimizada garantiza la estabilidad de la eliminación de residuos.
- El sistema de cierre rápido y de posicionamiento central garantiza una eliminación precisa y rápida de residuos.

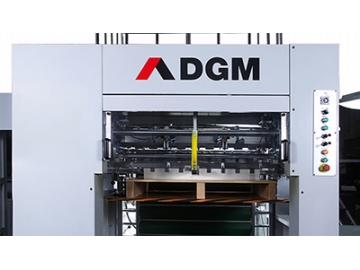

Sección de recolección de producto terminado
- Recogida automática ininterrumpida.

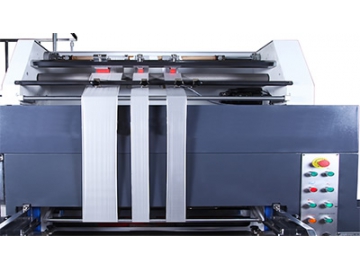

Unidad de alimentación transversal de lámina de estampación
- Dos rollos de lámina de estampación en el sistema de alimentación transversal de alta precisión.
