Descripción
La máquina troqueladora estampadora en caliente 1050-F utiliza un sistema para jalar láminas longitudinal para troquelados de gran formato y estampado en caliente con patrones de dos colores y múltiples colores de distintos papeles, cajas de cartón, cartones y cartones corrugados. La máxima velocidad de estampado en caliente alcanza las 6000 planchas por hora.

La troqueladora estampadora en caliente resiste de manera óptima a altas temperaturas, lo que implica que se pueda llevar a cabo un estampado en caliente a 200° C. Además, se pueden enfriar los cartones luego del estampado en caliente.

Materiales procesados
  • Papel
  • Cartón
  • Cartón corrugado
Parámetros
Materiales procesados
Papel 80 g/m²
Máximo de cartones 2000 g/m²
Máximo de cartones corrugados 4 mm
Capacidad
Tamaño mínimo de planchas 350 x 400 mm
Tamaño máximo de planchas 740 x 1050 mm
Velocidad 7500 planchas/h
Velocidad máxima de estampado en caliente 6000 planchas/h
Fuerza de troquelado 300 Ton
Conversión
Tamaño máximo de estampado 720 x 1020 mm
Tamaño máximo de troquelado 730 x 1040 mm
Sistema de calor
Zonas de calor 12 unidades
Temperatura máxima 200 ºC
Equipos de láminas
Longitud de lámina 120 a 1200 m
Ancho de lámina 50 a 1020 mm
Ejes de avance 4
Altura de la pila
Alimentación 1650 mm
Alimentación máxima sin parar 1270 mm
Entrega 1300 mm
Dimensiones y peso
L x A (W) x A (H) 7.08 x4.28x2.55m
Peso 18.5 Ton
Instalación
Potencia 35 kW
Aire comprimido 6 bar
Capacidad del compresor de aire 30 m³/h
Capacidad del tanque de aire 155 L
Componentes de la troqueladora estampadora en caliente
  • Alimentador

    • Alimentador continuo, sin interrupciones, alimentación a través de palés o carros.
    • Los materiales se cargan con a través de palés o carros.
    • Equipado con 4 cabezales de succión elevadores y 4 cabezales de succión delanteros, puede transportar cartón y cartón ondulado de diferentes espesores de forma eficiente, fiable y precisa.
    • Detector de doble lámina.

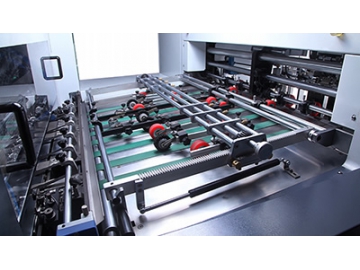

  • Mesa de Registro

    • Cambio rápido de hojas; el tamaño de material se puede ajustar fácilmente.
    • La alineación de las láminas de material se puede realizar fácilmente en la mesa de registro.
    • 4 dispositivos de alineación, ajustables de forma independiente
  • Sección de Troquelado

    • La troqueladora ha sido diseñada con un sistema de posicionamiento central para posicionar rápidamente el troquel.
    • Troqueles con un espesor de 5 mm.
    • La presión se puede ajustar fácilmente a través de la pantalla táctil. Utiliza protección contra sobrepresión para evitar daños a la prensa.
    • Sistema de lubricación manual o automático disponible.
    • 7 barras de sujeción ligeras.

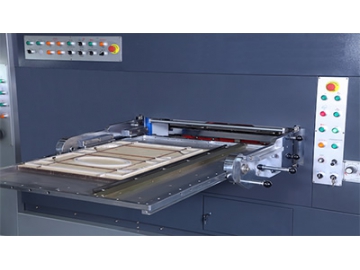

    • Los soportes de conversión se utilizan tanto para porta-troquel de corte como para porta-troquel tipo nido de abeja.
    • Soporte de cambio para chasis de corte y chasis tipo nido de abeja.
    • Sistema de bloqueo y desbloqueo neumático para chasis de corte y chasis tipo nido de abeja.
  • Sistema de Estampación en Caliente

    • El sistema de calefacción tiene 12 zonas de temperatura, cada una con control de temperatura independiente.
    • Detector de rotura de lámina de estampación.
    • Dispositivo de sujeción de lámina de estampación.
    • Dispositivo de desenrollado de lámina de estampación.
    • Chasis tipo nido de abeja.
  • Sección de recolección de producto terminado

    • Recogida automática ininterrumpida.
  • Unidad de alimentación longitudinal de lámina de estampación

    • Cuatro rollos de lámina de estampación en el sistema de alimentación longitudinal de alta precisión.
    • Sistema de separación de lámina de estampación mediante chorro de aire.
    • Sistema de tensado de lámina.
