Equipo de perforación frontal KJ422, Jumbo para perforación frontal Fabricante

Equipo de perforación frontal KJ422, Jumbo para perforación frontal

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-1-13-hydraulic-tunneling-drilling-rig.html

Equipo de perforación frontal de dos plumas/brazos

Dimensiones (L×An×Al): 15000×2550×2400/3100mm
Peso: Aprox. 28000kg
Máx. gradeabilidad: 25%(14°)
Rango de sección transversal: 16-95m²

El equipo de perforación frontal KJ422 cuenta con gradeabilidad de 25% siendo de gran efectividad en el trabajo para minería y túneles. Este equipo de perforación subterránea es un jumbo para perforación frontal con dos plumas o brazos, diseñado para perforar barrenos verticales, inclinados y horizontales, voladura y bulonaje en proyectos de minería y túneles. Este equipo de perforación es adecuado para secciones transversales subterráneas que van desde 16m² a 95m².

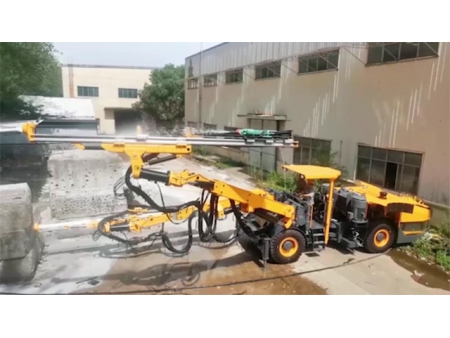

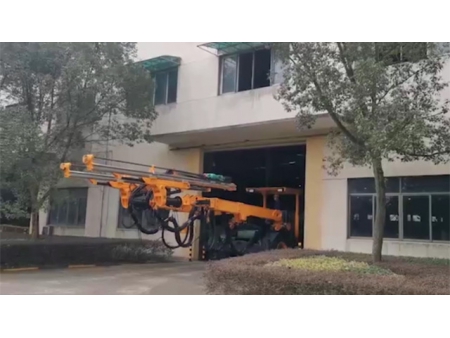

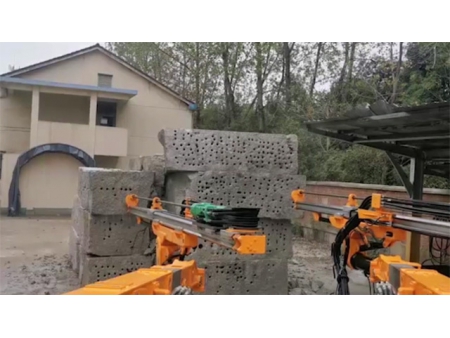

Video

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso
Longitud			15000mm
Ancho			2550mm
Altura			2400/3100mm
Peso			Approx. 28000kg
Velocidad de desplazamiento en terreno llano			10km/h
Gradeabilidad máxima			25%(14°)
Protección de seguridad
Nivel de ruido			< 100dB(A)
Techo de seguridad de elevación			Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire	1×JN11		Consumo de aceite de lubricación	2×180-250g/h
Capacidad del compresor de aire	1.55m³/min
Presión	8bar		Bomba de agua	1×CRI10-22
Dispositivo de lubricación de vástago	Electronic pulse lubrication pump		Potencia	7.5kW
Consumo de aire de lubricación	2×0.3m³/min		Capacidad de la bomba de agua	10m³/h
Chasis
Motor diesel	Cummins QSB5.9-C160 119kW/2200rpm		Frenado de desplazamiento	Freno tipo húmedo
Purificación de gases de escape	Catalizador de escape		Frenado de estacionamiento	Freno mecánico
Sistema de accionamiento	Convertidor de par hidráulico caja de cambios		Tanque de combustible	120L
Sistema de perforación
Taladro de roca (drifter)		2×HC95LM
Potencia de impacto		21kW
Flujo de impacto		100-120L/min
Presión de impacto		180-200bar
Frecuencia de impacto		54-62Hz
Par		764Nm
Rotación de la viga		360°
Extensión de alimentación		1600mm
Modelo de pluma de perforación		K50
Forma de la pluma de perforación		Paralelismo automático
Extensión de la pluma		2500mm
Cesta del operador (opcional)		Máx. 300kg
Unidad de potencia hidráulica eléctrica
Motor		2×75kW Motor 3-fases
Impacto/alimentación/posicionamiento		Bomba de pistón axial de desplazamiento variable
Rotación		Bomba de engranajes
Finura del filtro		10µ
Depósito de aceite hidráulico		400L
Enfriador hidráulico		Enfriador de aire
Voltaje de trabajo		380V
Frecuencia		50Hz
Método de inicio		Star/delta
Carrete de cable		1×CRC1016
Longitud del cableado del carrete		100m
