La serie PBE de plegadoras representa la próxima generación de tecnología de plegadoras automatizadas y es el punto de referencia de la industria para la transición a la automatización en la fabricación de chapa metálica.
Puede reducir significativamente los costes de mano de obra a la vez que aumenta la eficacia en un 300% con respecto a las plegadoras tradicionales, con tiempos de plegado de hasta 0,3 segundos por pliegue. El uso de un control de bus de bucle cerrado y un servoaccionamiento eléctrico completa mejora enormemente la precisión.

El centro de plegado de múltiples caras no requiere cambio de matriz, tiene una carrera de trabajo corta y un avance rápido.
Se puede plegar hacia arriba y hacia abajo automáticamente al doblar, doblar arcos redondeados, ángulos muertos y ángulos cambiantes.
Se utiliza un sistema de control operativo altamente inteligente para plegar con eficacia diferentes piezas de trabajo.

Especificaciones
Nombre Unidad
PBE-1400
PBE-2000
PBE-2500
Longitud máxima de plegado mm 1400 2000 2500
Anchura máxima de la chapa mm 1500 1500 1500
Altura máxima de plegado mm 170 170 170
Tamaño mínimo de la pieza (plegado por los cuatro lados) mm 110x200 110x200 110x200
Tamaño mín. de la pieza (plegado por una cara) mm 110 110 110
Radio mínimo mm 1.2 1.2 1.2
Ángulo de plegado ° ±180 ±180 ±180
Velocidad máxima de plegado s/plegado 0.5 0.5 0.5
Espesor mínimo de la chapa mm 0.35 0.35 0.35
Espesor máx. de la chapa SS mm 1.0 1.0 1.0
MS mm 1.5 1.5 1.5
AL mm 2.0 2.0 2.0
Dimensiones(Lar. × An. x Al.) mm 3100x5300x2600 3100x6050x2600 3100x6050x2600
Potencia total KW 45 45 45
Tensión de trabajo V 380V±10% 380V±10% 380V±10%
Características principales
    1. Diversas maneras de posicionamiento

      El servomotor controla el movimiento del bloque en L de posicionamiento, que es rápido y preciso.

    1. Utillaje universal

      La herramienta de plegado estándar es potente y permite un proceso de plegado hacia arriba y hacia abajo sin necesidad de girar la chapa. También puede realizar automáticamente el curvado HEM y el curvado de grandes arcos.

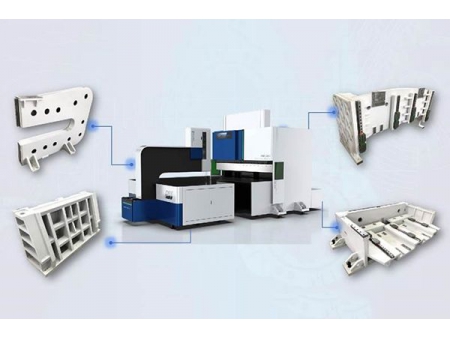

    1. Marco de soldadura de placas

      Los servomotores controlan el movimiento de los bloques en L de posicionamiento, de forma rápida y precisa.

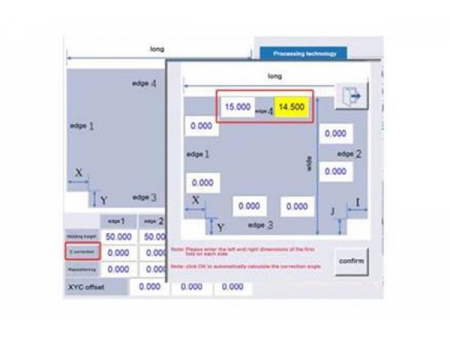

  • Corrección automática del ángulo de rotación

    La máquina cuenta con la función de corrección automática con ajuste automático del eje C/C11 para compensar los errores de rotación de la chapa.

  • Sistema de control

    Teniendo en cuenta los estrictos requerimientos de movimiento de la plegadora, el marco se ha diseñado con un arco, engrosado y ensanchado. Además, el marco ha sido sometido por un proceso de templado, recocido y envejecido dos veces para garantizar la precisión de funcionamiento a largo plazo, la estabilidad y la gran rigidez de la máquina.

    1. Sistema servo

      Con un sistema servo totalmente eléctrico de bucle cerrado, el sistema admite hasta 16 ejes en paralelo, con movimientos de flexión suaves y un funcionamiento mecánico altamente coordinado, lo que permite combinar sin problemas diversos movimientos complejos. La máquina curvadora tiene una alta eficiencia de trabajo y una baja carga de trabajo de mantenimiento diario. La máquina dispone de un sistema de autolubricación. El sistema avisa automáticamente cuando el nivel de aceite está por debajo del valor especificado. Simplemente siga las instrucciones programadas para añadir grasa lubricante.
