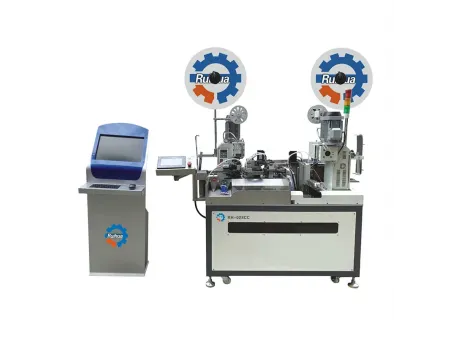

Máquina crimpadora automática de terminales prensados en frío de dos lados

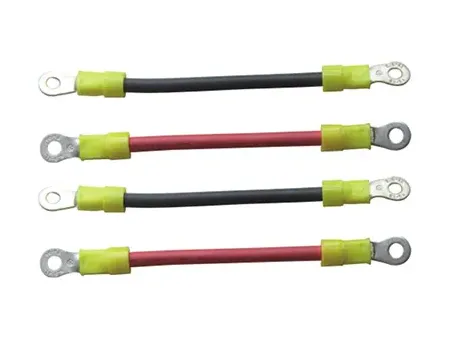

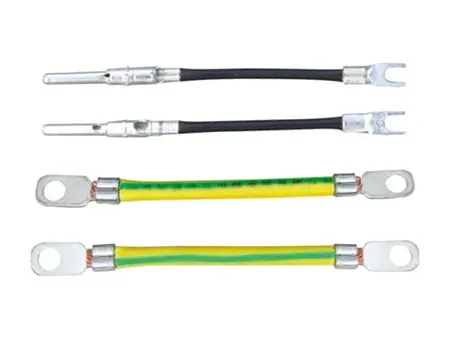

Nuestras máquinas crimpadoras de terminales prensadas en frío de dos lados están diseñadas para cortar, pelar y crimpar cables de gran diámetro. Admite configuraciones de extremo único y doble y es compatible con cables de conexión a tierra fotovoltaicos, terminales circulares preaislados para vehículos recreativos, terminales en forma de Y y cables de baterías automotrices. Estas máquinas de terminación de cables son capaces de manejar terminales sueltos y precargados, lo que las convierte en una opción versátil para entornos de producción exigentes.
- 2.200 cables por hora a 100mm de longitud
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 1200×800×1500mm | |
| Peso | 400kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 10A | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.5×1.5m | |
| Fuerza de crimpado | 3T | |
| Funciones | Capacidad de crimpado | 2200 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado pelado de un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 80mm-690mm |
| Longitud de pelado | Delantero: 1mm-15mm, Trasero: 1mm-15mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón, cable aislado de silicona (AWG22#-AWG10#) |
-
Equipado con un servomotor para garantizar un posicionamiento preciso, un funcionamiento rápido y una precisión constante, lo que proporciona resultados fiables para el procesamiento de cables de gran diámetro.
-
El sistema de alimentación por vibración automatiza la entrega de terminales sueltos, reduciendo los costos de mano de obra y optimizando la eficiencia.
-
Admite terminales sueltos y terminales precargados, lo que proporciona flexibilidad para diversos requisitos de producción.
-
La detección de fallos en tiempo real con alertas mostradas en una pantalla táctil simplifica la resolución de problemas y mantiene un funcionamiento ininterrumpido.
