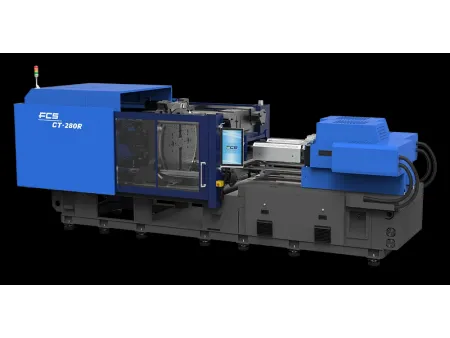

Máquina de moldeo por inyección eléctrica de 180-280 toneladas para productos de plástico multicolor

Esta máquina de moldeo por inyección de 2 componentes totalmente eléctrica está diseñada para la producción de alta eficiencia de productos de componentes dobles y múltiples. Con servomotores para una rápida apertura del molde y una estructura de marco de cuatro pilares en el extremo de inyección, distribuye la tensión de manera uniforme para un moldeo estable. Esta tecnología mejora la multifuncionalidad y la eficiencia operativa y garantiza un control posicional preciso de hasta 0.01mm. Con una fuerza de sujeción que oscila entre 180 y 280 toneladas, esta máquina de moldeo por inyección está optimizada para procesos de moldeo precisos y controlados.

Unidad de inyección

Carrera de inyección: 130mm-190mm
Capacidad de inyección: 30g-275g
Presión de inyección: 1650kgf/cm²-3000kgf/cm²
Tasa de inyección: 46g/s-434g/s

Unidad de sujeción

Fuerza de sujeción: 180tonf-280tonf
Carrera de sujeción: 440mm-490mm

Eléctrico

Potencia eléctrica: 30kW-58kW
Potencia de calefacción eléctrica: 4 kW-14.3kW
Sistema de accionamiento: eléctrico

Aplicaciones

Perfecto para producir productos de plástico multicolor y bicolor en diversas industrias con requisitos de alta precisión, incluida la fabricación de piezas electrónicas, suministros médicos y producción de envases cosméticos.

Muestras de piezas de plástico moldeadas por inyección

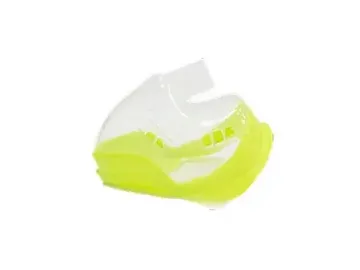

Mascarilla de oxígeno de 2 colores

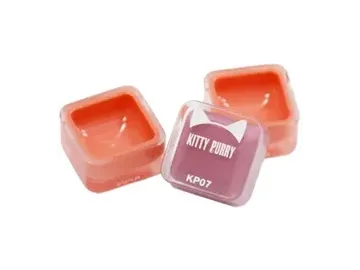

Envases cosméticos

Tapa Flip Top de dos colores

Tapa de botella antiderrame de 2 colores

Moldeo por inyección de envase hermético bicolor

Componentes clave

Sistema rotativo servo de precisión

Aumenta la velocidad operativa entre un 30% y un 50%, reduciendo los tiempos de ciclo y garantizando transiciones rápidas y estables. Un sistema de posicionamiento ofrece una precisión excepcional de hasta 0.005°, estabilizando el proceso de moldeo por inyección para mejorar la calidad del producto.

Sistema de gestión inteligente

Compatible con el estándar OPCUA, esta máquina de procesamiento de plástico puede integrarse con el sistema de gestión inteligente iMF4.0 para proporcionar servicios personalizados y mejorar el control operativo.

Tecnología de servomotor

Toda la máquina de moldeo de plástico está controlada por servomotores, lo que garantiza operaciones rápidas y suaves al tiempo que ahorra entre un 40 y un 70% más de energía que los sistemas hidráulicos tradicionales.

Unidad de inyección eficiente

Equipado con tubos de material independientes dobles o múltiples que funcionan de forma sincronizada para reducir significativamente los tiempos de ciclo. Los tornillos y barriles están hechos de acero de aleación especial con tratamiento de nitruración iónica, lo que proporciona una excelente resistencia a la corrosión, resistencia al desgaste y tolerancia a altas temperaturas.

Características

El diseño sin barra de unión minimiza la contaminación y el desgaste, lo que lo hace especialmente adecuado para productos médicos y electrónicos, al tiempo que reduce el consumo de energía
Cuenta con protección inteligente contra el moho para minimizar los riesgos de compresión del molde
Los tubos de material independientes dobles o múltiples trabajan juntos para disminuir los tiempos del ciclo de moldeo
La baja fricción del riel durante la carga de material reduce la contrapresión a casi cero, evitando eficazmente el desbordamiento de la boquilla o el canal caliente
El control preciso sobre el calentamiento, con una precisión de temperatura de 0.1°C y control segmentado, mejora las capacidades de plastificación; El control de posición de hasta 0.01mm garantiza ciclos de movimiento y acción precisos

Especificaciones

Modelo		UNIDAD	CT-180R				CT-230R				CT-230R				CT-280R
Unida de inyección	Tipo	-	160				290				290H				290H		490H
	Diámetro del tornillo	mm	18	25	30	35	25	30	35	40	25	30	35	40	30	35	40	45
	Recorrido del tornillo	mm	130				165				165				165		190
	Volumen teórico de inyección	cm³	33	64	92	125	81	117	159	207	81	117	159	207	117	159	239	302
	Peso de inyección (PS)	gram	30	58	84	114	74	106	144	189	74	106	144	189	106	144	217	275
	Presión de inyección	kgf/cm²	3000	2700	2300	1700	2800	2500	2000	1650	2800	2500	2000	1650	2500	2000	2000	1650
	Velocidad de inyección	mm/s	200				200				300				300
	Tasa de inyección	g/s	46	89	129	175	89	120	175	229	134	193	263	343	193	263	343	434
	Velocidad máx. de rotación del tornillo	rpm	350				350				350				350		300
	Distancia entre los centros de los cilindros	mm	400				500				500				500
Unidad de sujeción de moldes	Fuerza de cierre del molde	tonf	180				230				230				280
	Recorrido de cierre del molde	mm	440				490				490				490
	Espesor del molde	mm	180~550				200~700				200~700				200~700
	Distancia entre barras de unión (H×V)	mm	740×450				960×680				960×680				960×680
	Recorrido efectivo del eyector	mm	70				80				80				80
	Fuerza del eyector	tonf	4				4.0				4.0				4.0
	Diámetro de la mesa giratoria	mm	830				1050				1050				1050
	Diámetro máx. de giro del molde	set	900				1218				1218				1218
Equipo eléctrico	Alimentación principal	kW	30				40				50				50		58
	Controlador de temperatura	set	5				5				5				5		5
	Capacidad del calentador	kW	4.0	4.0	6.1	6.1	7.8	7.8 7.8	7.8	10.2	7.8	7.8	7.8	10.2	7.8	7.8	11.3	14.3
General	Dimensiones de la máquina (L×A×A)	mm	5350×1800×2100				6020×2020×2200				6020×2020×2200				6520×2020×2200
	Peso de la máquina	ton	12				14.5				14.5				14.5		16

¿Qué tipo de procesos especiales pueden realizar las máquinas de moldeo por inyección totalmente eléctricas de dos componentes de la serie CT-R?

La serie CT-R es capaz de afrontar proyectos exigentes que van desde el sobremoldeo bicolor y la producción de piezas transparentes en dos tonos, hasta la coinyección de materiales duros y blandos en una sola operación. Además, permite integrar componentes mediante moldeo por inserción, ampliando así las posibilidades de diseño y producción.

¿Qué requisitos deben cumplir los moldes para la máquina de moldeo por inyección totalmente eléctrica de dos componentes de la serie CT-R?

Moldes rotativos: Ideales para trabajar con mesas giratorias, necesitan un diseño con estaciones que permitan giros de 180° o 90°, garantizando precisión en la inyección.
Moldes deslizantes: Una opción práctica para producciones de menor volumen o para piezas con materiales complejos, ya que incorporan sistemas deslizantes que facilitan el cambio de posición en la inyección.

¿Es posible ampliar la máquina de moldeo por inyección de dos componentes totalmente eléctrica de la serie CT-R para trabajar con tres o más colores?

Sí. Dependiendo de las necesidades de producción, la máquina puede evolucionar de una configuración estándar de dos unidades de inyección a tres o incluso más. De esta manera, se pueden combinar diferentes materiales y colores en un mismo proceso, haciendo posible el moldeo tricolor o multicolor con gran versatilidad.
