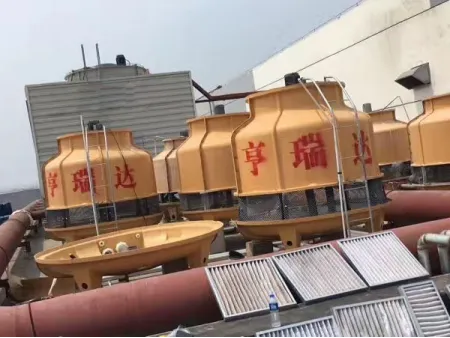

Torre de enfriamiento / Torre de refrigeración

Torre de enfriamiento / Torre de refrigeración
Torre de enfriamiento / Torre de refrigeración
Solicite un presupuesto
Sitio web:

Unidad de rechazo de calor para sistemas de agua de refrigeración industriales

Las torres de enfriamiento (o también llamado torre de refrigeración) funcionan como sistemas eficientes de intercambio de calor que reducen la temperatura del agua mediante el principio de enfriamiento por evaporación. Funcionan transfiriendo el calor residual del agua de refrigeración en circulación a la atmósfera, disipando eficazmente la carga térmica de los procesos industriales.

La carcasa de la torre está fabricada con fibra de vidrio de poliéster, lo que ofrece ligereza, alta resistencia, resistencia a la corrosión y durabilidad a largo plazo. El cilindro del ventilador incorpora un diseño de recuperación de energía para optimizar la distribución del flujo de aire y mejorar la eficiencia operativa. Además, las aspas del ventilador están fabricadas con fibra de vidrio epoxi con forma aerodinámica, lo que garantiza un alto caudal de aire, una mayor eficiencia energética, niveles de ruido reducidos y una resistencia a la corrosión fiable.

En conjunto, estas características permiten un rechazo del calor constante y económico, lo que favorece un funcionamiento estable en una amplia gama de aplicaciones industriales.

Aplicaciones

Las torres de enfriamiento se utilizan ampliamente en diversos sectores para disipar eficazmente el calor y conservar el agua. Sus principales aplicaciones incluyen:

  • Sistemas HVAC&R Instalaciones de aire acondicionado a gran escala, plantas de refrigeración, instalaciones de almacenamiento frigorífico, sistemas de congelación e instalaciones combinadas de calefacción y refrigeración.
  • Industrias de fabricación y procesos Producción de plásticos, caucho, productos químicos y petroquímicos, fundición de metales, fabricación de acero, procesamiento de alimentos y productos farmacéuticos y operaciones textiles.
  • Refrigeración de equipos mecánicos Generadores, turbinas de vapor, compresores de aire, sistemas hidráulicos y motores industriales.
  • Otros usos industriales y comerciales Aplicaciones de refrigeración adicionales en sectores como el curtido de cuero, la fabricación de espuma, la producción de perfiles de aluminio y la refrigeración industrial especializada por agua.
Especificaciones técnicas
Modelo (HTCT-***) Ton 8 10 15 20 25 30 40 50 60 80 100 125 150
General Caudal m³/h 6.23 7.8 11.7 15.6 19.5 23.4 31.2 39.2 46.8 62.4 78.1 97.5 117
Flujo de aire cmm 70 85 140 160 200 230 280 330 420 450 700 830 950
Motor de ventilador kW 0.18 0.18 0.18 0.37 0.55 0.55 0.75 1.5 1.5 1.5 2.2 2.2 2.2
Accionamiento   Accionamiento directo
Nivel de ruido (16m) dBA 45.5 62.5 62.5 63 63 63 63 63.5 63.5 64 64.5 655 95
Peso neto kg 42 50 54 67 98 116 130 200 250 280 450 540 580
Peso al funcionamiento kg 180 190 290 300 500 530 55d 979 1250 1280 1650 1740 1780
Tubería Entrada de agua mm 40 40 50. 50 80 80 80 80 100 100 125 125 150
Salida de agua mm 40 40 50 50 80 80 80 80 100 100 125 125 150
Sobreflujo mm 25 25 25 25 25 25 25 25 25 25 25 25 25
Drenaje mm 25 25 25 25 25 25 25 25 25 25 25 29 25
Altura Válvula de flujo mm 15 15 15 15 15 15 15 15 20 20 20 20 20
Cuerpo de la torre mm 1650 1650 1750 1770 1870 1870 1980 2020 2150 2260 2400 2400 2550
Célula/celda mm 940 1070 859 1140 1385 1130 1255 1255 1290 1455 1595 1780 1720
Entrada de aire mm 170 170 170 170 245 245 245 245 325 325 325 325 325
Cuenca de agua mm 420 420 450 450 450 340 340 420 460 460 450 450 450
Entrada de agua mm 270 270 280 175 175 175 175 230 295 295 300 300 300
Salida de agua mm
mm		 180 180 190 190 115 115 115 125 200 200 230 230 230
Base mm 250 250 250 250 300 300 300 300 300 300 300 300 300
Diámetro Ventilador mm 550 600 600 600 770 770 770 930 1170 1170 1450 1450 1450
Cuenca de agua mm 920 1060 1060 1170 1400 1650 1650 1830 2100 2100 2700 2700 3000
Base mm 554 554 797 797 1016 1016 1170 1170 1600 1600 2495 2495 2495
Tornillo mm 9×3 9×3 9×3 9×3 9×3 9×4 9×4 9×4 11×4 11×4 11×6 11×6 11×6
Material Ventilador     Poliéster reforzado con fibra de vidrio (FRP)/aleación de aluminio
Protector del ventilador   —— Acero galvanizado
Motor   Motor tipo TEFC 380 V/50 Hz 3 fases
Soporte de motor   Acero galvanizado
Carcasa   Poliéster reforzado con fibra de vidrio (FRP)
Cuenca de agua
Sistema de rociadores   Tubos de policarbonato y PVC Tubo de aleación de aluminio/PVC
Eliminador     Poliéster reforzado con fibra de vidrio (FRP)
Barra de tensión     Acero galvanizado
Soporte de entrada de aire   Tubos de policarbonato y PVC Tubo de aleación de aluminio/PVC
Soporte de torre
Escalera     Acero galvanizado
Tubería   Tubo de PVC
Soporte de relleno (infill)   Policarbonato Policarbonato y acero galvanizado
Relleno (infill)   Película de PVC
Nota:

Condiciones de diseño: Temperatura del agua de entrada (T₁) = 37°C, temperatura del agua de salida (T₂) = 32°C, temperatura de bulbo húmedo (WBT) = 27°C, caída de temperatura del agua (ΔTₛ) = 5°C, presión atmosférica (P) = 99,400 Pa.

Modelo (HTCT-***) Ton 175 200 225 250 300 150 400 500 600 700 800 1000
General Caudal m³/h 136.8 156.2 175.5 195.1 234 273.2 312.1 392.4 468 547.2 626.4 781.2
Flujo de aire cmm 1150 1250 1500 1750 2000 2200 2400 2600 3750 3750 5000 5400
Motor de ventilador kW 4 4 5.5 5.5 7.5 7.5 11 11 15 18.5 22 22
Accionamiento   Accionamiento directo Cinta en Y Caja de engranaje
Nivel de ruido (16m) dba 66 66 665 67 67.5 68 68 68.5 68.5 69 70 70.5
Peso neto kg 760 780 1050 1080 1760 1800 2840 2900 3950 4050 4700 4900
Peso al funcionamiento kg 1860 1880 2770 2800 3790 3930 5740 5800 9350 9450 11900 12100
Tubería Entrada de agua mm 150 150 200 200 200 200 200 250 250 250 300 300
Salida de agua mm 150 150 200 200 200 200 200 250 250 250 300 300
Sobreflujo mm 25 25 80 80 80 80 80 80 100 100 100 100
Drenaje mm 25 25 B0 B0 80 80 80 80 100 100 100 100
Altura Válvula de flujo mm 20 20 25 25 25 25 40 40 50 50 50 50
Cuerpo de la torre mm 2750 2750 3620 3620 3680 3680 4070 4070 4560 4560 4720 4720
Célula/celda mm 1965 1965 2060 2060 2160
620
900		 2160 2180 2180 2430 2630 2630 2630
Entrada de aire mm 350 350 620 620 620 620 620 760 1020 1020 1020 1020
Cuenca de agua mm 850 850 900 900 900 900 900 900 1020 1020 1020 1020
Entrada de agua mm 245 245 280 280 280 280 280 280 340 340 340 340
Salida de agua mm
mm		 245 245 280 280 280 280 280 280 340 340 340 340
Base mm 300 300 300 300 300 300 400 400 400 400 400 400
Diámetro Ventilador mm 1750 1750 2135 2135 2440 2440 2745 2745 3400 3400 3700 3700
Cuenca de agua mm 3300 3300 4100 4100 4640 4640 5500 5500 6600 6600 7600 7600
Base mm 3400 3400 4300 4300 4920 4920 5760 5760 6760 6760 7500 7500
Tornillo mm 16×8 16×8 16×12 16×12 16×12 16×12 16×24 16×24 25×32 25×32 25×32 25×32
Material Ventilador   Poliéster reforzado con fibra de vidrio (FRP)/aleación de aluminio
Protector del ventilador   Galvanized steel
Motor   Motor tipo TEFC 380 V/50 Hz 3 fases
Soporte de motor   Acero galvanizado
Carcasa   Poliéster reforzado con fibra de vidrio (FRP)
Cuenca de agua
Sistema de rociadores   Tubo de aleación de aluminio/PVC
Eliminador   Poliéster reforzado con fibra de vidrio (FRP)
Barra de tensión   Acero galvanizado
Soporte de entrada de aire   Malla de PVC/Malla de PVC
Soporte de torre   Acero galvanizado
Escalera
Tubería   Tubo de PVC
Soporte de relleno (infill)   Acero galvanizado
Relleno (infill)   Película de PVC
Nota:

Condiciones de diseño: Temperatura del agua de entrada (T₁) = 37°C, temperatura del agua de salida (T₂) = 32°C, temperatura de bulbo húmedo (WBT) = 27°C, caída de temperatura del agua (ΔTₛ) = 5°C, presión atmosférica (P) = 99,400 Pa.

Coméntenos sobre su proyecto

Personalizamos y entregamos enfriadores industriales y equipos de enfriamiento de procesos para satisfacer sus especificaciones

Contáctenos

En climas fríos, las torres de enfriamiento o de refrigeración funcionan con carga para mantener una temperatura segura del agua. El agua circulante se dirige directamente al depósito de agua fría para evitar la congelación cuando la carga térmica es baja. El caudal de agua sobre la parte superior de la torre se mantiene constante, lo que garantiza un funcionamiento estable incluso en temperaturas bajo cero.

Las torres de enfriamiento utilizan el proceso de enfriamiento por evaporación, que puede reducir significativamente el consumo de agua y energía. Al enfriar el agua mediante evaporación parcial, disminuyen la demanda de refrigeración mecánica, lo que disminuye el consumo total de energía. Muchas torres de enfriamiento modernas incorporan tecnologías avanzadas y sistemas de tratamiento de agua que permiten su reciclaje, reduciendo aún más la dependencia del agua dulce. Además, al reducir la carga de enfriadores, unidades de aire acondicionado y otros equipos de refrigeración, las torres de enfriamiento contribuyen a una mayor eficiencia energética en todo el sistema.
