Convertidor CC/CC

Convertidor CC/CC
Convertidor CC/CC
Convertidor CC/CC
Solicite un presupuesto
Sitio web:

Combinación de convertidor elevador (elevador/step-up), convertidor reductor (reductor/step-down) y convertidor CC/CC bidireccional para una conversión de voltaje versátil en sistemas de energía renovable y almacenamiento de energía

  • Eficiencia: ≥ 99%
  • Voltaje nominal (kW): 1.66~200kW
  • Rango de voltaje de entrada (VCC): 0~2000V
  • Rango de voltaje de salida (VCC): 0~1200V
  • Precisión de regulación de voltaje: ±0.5%FS / ±1%FS
  • Precisión de regulación de corriente: ±1%FS a potencia nominal, ±0.5%FS a potencia nominal
  • Modo de funcionamiento: conmutación automática a voltaje constante, corriente constante (CV/CC), corriente constante (CC), voltaje constante (CV), seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante
  • Interfaz de comunicación: RS485 / CAN
  • Nivel de protección: IP 20 / IP 20 / IP 65
  • Método de refrigeración: refrigeración por aire / refrigeración por agua

Los convertidores CC/CC regulan la corriente continua convirtiéndola de un nivel de voltaje a otro, lo que garantiza una transferencia de energía estable y eficiente en diferentes aplicaciones. Funcionan almacenando y liberando energía a través de inductores y condensadores, utilizando dispositivos de conmutación de alta frecuencia como MOSFET o IGBT. Según la configuración, pueden realizar conversión elevadora, reductora o bidireccional para facilitar la carga y la descarga en sistemas de almacenamiento de energía. Su versatilidad los hace indispensables en proyectos de energías renovables, sistemas de gestión de baterías y redes inteligentes, donde la estabilidad y la eficiencia del voltaje son esenciales.

Características
  • Los convertidores CC/CC alcanzan una eficiencia de conversión de hasta el 98% utilizando dispositivos semiconductores de banda prohibida amplia, como el SiC, que operan a frecuencias de conmutación de cientos de kilohercios, muy por encima del rango del 90-95% de los convertidores tradicionales.
  • Admiten un amplio rango de voltaje, desde 0V para la carga inicial de baterías de flujo hasta 1500V para aplicaciones de energía renovable. El voltaje de salida se puede controlar con una precisión de ±1%.
  • Ofrecen una respuesta dinámica rápida durante las transiciones entre carga y descarga, lo que garantiza una regulación de frecuencia estable en sistemas eólicos y de almacenamiento de energía.
  • Cuentan con un diseño modular de "gestión de clústeres" que proporciona redundancia y tolerancia a fallos. Si un módulo falla, se desconecta automáticamente mientras los demás continúan funcionando de forma segura.
  • Incluyen múltiples funciones de protección, como protecciones contra sobretensión, sobrecorriente y sobretemperatura, junto con circuitos de absorción de picos y amortiguadores. Admiten la capacidad de arranque en negro de aerogeneradores y prolongan la vida útil general.
  • Permiten la conexión de módulos de potencia en paralelo para una expansión flexible de la capacidad, escalando fácilmente de kilovatios a megavatios. Habilite el flujo de energía bidireccional tanto para la carga como para la descarga, lo que hace que los convertidores CC/CC sean adecuados para el frenado regenerativo en vehículos eléctricos y el control de potencia en sistemas de almacenamiento de energía.
  • Utiliza algoritmos de control inteligentes, como la lógica difusa y las redes neuronales, para mantener el equilibrio del estado de carga (SOC) entre clústeres y gestionar los modos de corriente constante, voltaje constante o potencia constante.
  • Emplea refrigeración líquida para una disipación de calor eficiente, lo que proporciona un funcionamiento estable en entornos de alta temperatura y protección de grado industrial para sitios exigentes como la minería y las plataformas móviles.
Especificaciones

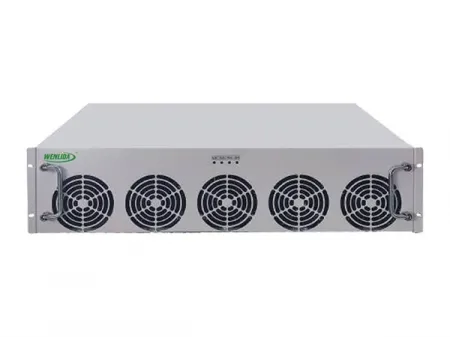

Convertidor CC/CC (refrigerado por aire)
Series Refrigerado por aire
Serie 60V		 Refrigerado por aire
Serie 900V		 Refrigerado por aire
Serie 1200V		 Air-Cooled
1500V Series		 Air-Cooled
2000V Series		 Air-Cooled
SIC Series
Lado de entrada/Lado de alto voltaje Eficiencia (carga completa) ≥ 99% ≥ 99% ≥ 98% ≥ 96% ≥ 96% ≥ 96% ≥ 98%
Rango de voltaje de entrada (Vdc) 0–60 0–950 (900–950@18/36/54kW) 0–900 0–1200 0–1500 1100–2000 0–800
Rango de corriente de entrada (A) 0–33/0–66/0–100 0–120/0–200/0–350 0–40 0–50/0–100/0–150 0–50 0–100/0–150 0–100/0–150 0–100 0–20/0–40
Lado de salida/Lado de bajo voltaje Rango de voltaje de salida (Vdc) 0–60 0–950 (V alto×0.1< V bajo< Vhigh×0.9) 0–950 (V alto×0.05< V bajo 0–720 (V alto×0.1< V bajo 0–760 (V alto×0.05< V bajo 0–1080 (V alto×0.1< V bajo 0–1140 (V alto×0.05< V bajo 0–1000 (V alto×0.1< V bajo< 1000) 0–1000 (Vhigh×0.1< Vlow < 1000) 0–720 (Vhigh×0.1< Vlow
Potencia nominal (kW) 1.66/3.32/5 60/120/200 15 15 20/40/60 20 40/60 40/60 80 6/12
Potencia máxima (kW) 2002/4/6 80/140/240 20 20 30/60/100 30 60/100 60/100 100 7.5/15
Rango de voltaje de potencia constante (Vdc) - 500–810/600–810 500–850/600–850 600–720 600–760 700–1080 700–1140 600–100/680–1000 680–1000 500–800
Rango de corriente de salida (A) 0–33/0–66/0–100 0–120/0–200/0–350 0–40 0–40 0–50/0–100/0–150 0–50 0–100/0–150 0–100/0–150 0–150 0–20/0–40
Precisión de la regulación de voltaje ±1%FS ±1%FS ±0.5%FS ±1%FS ±0.5%FS ±1%FS ±0.5%FS ±0.5%FS ±0.5%FS ±1%FS
Precisión de la regulación de la corriente ±1%FS @ potencia nominal ±1%FS @ potencia nominal ±0.5%FS @ potencia nominal ±1%FS @ potencia nominal ±0.5%FS @ potencia nominal ±1%FS @ potencia nominal ±0.5%FS @ potencia nominal ±0.5%FS @ rated power ±0.5%FS @ rated power ±1%FS @ rated power
Tiempo de respuesta ≤ 100ms ≤ 100ms ≤ 100ms ≤ 5ms ≤ 100ms ≤ 5ms ≤ 100ms ≤ 100ms ≤ 100ms
Modo de funcionamiento Interruptor automático Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante
Interfaz de comunicación RS485 Modbus RTU (aislado), 1 canal Modbus RTU (aislado), 1 canal Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 1 canal
CAN CAN 2.0A/B (aislado), 1 canal CAN 2.0A/B (aislado), 2 canales CAN 2.0A/B (aislado), 1 canal compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 1 canal compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 1 canal compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 1 canal compatible con BMS
Protección Lado de alto voltaje Sobretensión, subtensión Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa
Lado de bajo voltaje Sobretensión, subtensión, sobrecorriente Sobretensión, subtensión, polaridad inversa, sobrecorriente Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente
Otras protecciones Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas
General Nivel de protección IP 20 IP 54 IP 20 IP 20
Método de instalación Orejas de montaje izquierda y derecha Tornillos M8 para montaje del radiador Tornillos M8 para montaje del radiador Orejas de montaje izquierda y derecha
Temperatura de funcionamiento -20℃ a 45℃ (reducción de potencia requerida por encima de 45°C) -20℃ a 45℃ (reducción de potencia requerida por encima de 45°C) -20℃ a 45℃ (reducción de potencia requerida por encima de 45°C) -20℃ a 45℃ (reducción de potencia requerida por encima de 45°C)
Entorno operativo Humedad relativa: < 95% RH sin condensación. Altitud: < 2000m (por encima de 2000m, el uso debe reducirse según GB/T3859.2) Humedad relativa: < 95% RH sin condensación. Altitud: < 2000m (por encima de 2000m, el uso debe reducirse según GB/T3859.2) Humedad relativa: < 95% RH sin condensación. Altitud: < 2000m (por encima de 2000m, el uso debe reducirse según GB/T3859.2) Humedad relativa: < 95% RH sin condensación. Altitud: < 2000m (por encima de 2000m, el uso debe reducirse según GB/T3859.2)
Nivel de ruido < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal
Dimensiones (D×An×Al) 300×100×88mm 500×250×154mm
500×363×154mm
500×543×154mm (sin oreja de montaje)		 600×363×154mm 600/543/154 mm (oreja de montaje)  390×185×270mm 390×185×270mm 600×363×154mm 600×543×154mm 600×363×154mm 552×445×176mm 600×543×154mm 600×685×198mm 255×183×110mm
Peso 2/3/4 20/36/54kg 21/37kg 25kg 25kg 21/37/55kg 21kg 37/55kg 37/55kg 60kg 3.4/4kg

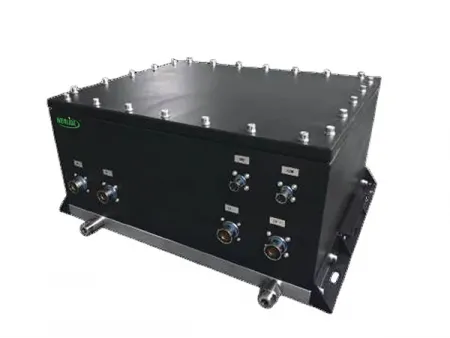

Convertidor CC/CC (refrigerado por agua)
Series Refrigerado por agua Serie 60V  Refrigerado por agua Serie 900V  Refrigerado por agua Serie 1200V  Refrigerado por agua Serie SIC
Lado de entrada/Lado de alto voltaje Eficiencia (carga completa) ≥ 99% ≥ 98% ≥ 96% ≥ 98% ≥ 98%
Rango de voltaje de entrada (Vdc) 0–60 0–900 0–1200   0–150
Rango de corriente de entrada (A) 0–33/0–66/0–100 0–150/0–200 0–150/0–200/0–360 0–100/0–200 0–100/0–200 0–360 0–250
Lado de salida/Lado de bajo voltaje Rango de voltaje de salida (Vdc) 0–60 0–720 0–760 0–1080 0–1140 0–1140 0–135
V alto×0.1< V bajo V alto×0.05< V bajo V alto×0.1< V bajo V alto×0.05< V bajo V alto×0.05< V bajo V alto×0.1< V bajo
Potencia nominal (kW) 1.66/3.32/5 40/60 40/60/150 40/60 40/60 170 15
Potencia máxima (kW) 2002/4/6 60/100 60/100/200 60/100 60/100 250 20
Rango de voltaje de potencia constante (Vdc) - 500–720/600–720 500–760/600–760/650–760 700–1080/600–1080 700–1140/600–1140 900–1140 80–135
Rango de corriente de salida (A) 0–33/0–66/0–100 0–150/0–200 0–150/0–200/0–360 0–100/0–200 0–100/0–200 0–360 0–250
Precisión de la regulación de voltaje ±1%FS ±1%FS ±0.5%FS ±1%FS ±0.5%FS ±0.5%FS ±0.5%FS
Precisión de la regulación la corriente ±1 %FS @potencia nominal ±1 %FS @ potencia nominal ±0.5%FS @ potencia nominal  ±1 %FS @ potencia nominal ±0.5%FS @ potencia nominal  ±0.5%FS @ potencia nominal  ±0.5%FS @ potencia nominal
Tiempo de respuesta ≤ 100ms ≤ 100ms ≤ 5ms ≤ 100ms ≤ 5ms ≤ 5ms ≤ 5ms
Modo de funcionamiento Interruptor automático Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante Voltaje constante/corriente constante (CV/CC) Corriente constante (CC) Voltaje constante (CV) Seguimiento del punto de máxima potencia (MPPT), MPPT con voltaje constante
Interfaz de comunicación RS 485 Modbus RTU (aislado), 1 canal Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales Modbus RTU (aislado), 2 canales
CAN CAN 2.0A/B (aislado), 1 canal CAN 2.0A/B (aislado), 1 canal compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 1 canal compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS CAN 2.0A/B (aislado), 2 canales compatible con BMS
Protección Lado de alto voltaje Sobretensión, subtensión Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa Sobretensión, subtensión, polaridad inversa
Lado de bajo voltaje Sobretensión, subtensión, sobrecorriente Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito Sobretensión, subtensión, polaridad inversa, sobrecorriente, cortocircuito
Otras protecciones Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas Protección contra sobretemperatura con recuperación automática después de la eliminación de fallas
General Nivel de protección IP 65 IP 65 IP 65 IP 65
Método de instalación Se fija tanto en el lado izquierdo como en el derecho en la parte inferior mediante soportes de montaje Se fija tanto en el lado izquierdo como en el derecho en la parte inferior mediante soportes de montaje Se fija tanto en el lado izquierdo como en el derecho en la parte inferior mediante soportes de montaje Orejas de montaje izquierda y derecha
Temperatura de funcionamiento Temperatura del agua de entrada: < 30°C
Temperatura del agua de salida: < 80°C		 Temperatura del agua de entrada: < 30°C
Temperatura del agua de salida: < 80°C		 Temperatura del agua de entrada: < 30°C
Temperatura del agua de salida: < 80°C		 Temperatura del agua de entrada: < 30°C
Temperatura del agua de salida: < 80°C
Entorno operativo Tasa de flujo: ≥5L/min
Resistencia al flujo: < 15kPa		 Tasa de flujo: ≥15L/min
Resistencia al flujo:< 15kPa		 Tasa de flujo: ≥15L/min
Resistencia al flujo: < 15kPa		 Tasa de flujo: ≥15L/min
Resistencia al flujo: < 15kPa
Nivel de ruido < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal < 45dB a 1m de distancia en condiciones de funcionamiento nominal
Dimensiones (D×An×Al) 300×100×88mm
300×165×88mm
300×200×88mm		 460×400×200mm 460×400×200mm 500×740×240mm 460×400×200mm 460×400×200mm 500×740×240mm 450×300×132mm
Peso 4/5/6 45/55 45/55/80 45/55 45/55 80 10
Aplicaciones
  • Microrredes CA/CC
  • Almacenamiento de energía eólica y solar
  • Unidades de suministro de energía móviles y de respaldo de subestaciones
  • Sistemas de carga y descarga para baterías de litio y plomo-ácido
    Tags:
  • convertidor de voltaje
  • convertidor de corriente
  • conversión de voltaje
  • sistema de almacenamiento de energía

La configuración recomendada es una combinación de convertidor CC/CC y PCS (sistema de conversión de energía). El convertidor CC/CC ajusta el voltaje variable de los paquetes de baterías (por ejemplo, de 200V a 800V a 750V estables) y permite la operación de carga y descarga bidireccional. El PCS convierte la CC en CA compatible con la red eléctrica (como 380V o 10kV), lo que facilita una interacción fluida entre el sistema de almacenamiento y la red eléctrica. Esta configuración permite el suministro de energía durante el día y la recarga nocturna, lo que ayuda a reducir los costos de electricidad en las operaciones petroleras.

Regulan el voltaje con precisión en múltiples grupos de baterías, manteniendo la estabilidad del sistema y evitando pérdidas de energía durante la conversión. Combinados con unidades PCS, los convertidores CC/CC mejoran la calidad de la energía, optimizan la eficiencia general y garantizan una respuesta fiable de la red durante los picos de demanda.
