Solicite un presupuesto
Especificaciones:
  • Material: Aleación de aluminio
  • Ancho de la guía: 50mm
  • Longitud opcional: 100mm-4000mm
  • Tipo de bloque de desplazamiento: 4 / 6,
  • Carga máx. del deslizador simple: 20KG
  • Rectitud/Curvatura: ≤0.15/1000mm
Descargar PDF

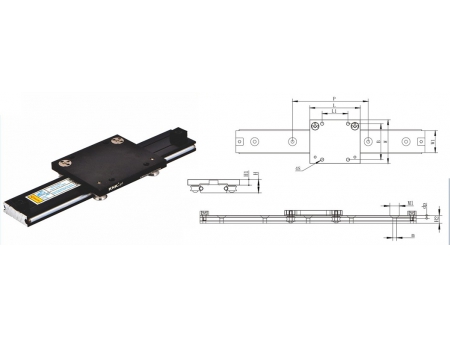

Serie KWZ Set Dimensiones de la guía Dimensiones del bloque
Modelo H W W1 H2 dp P D ml m W H1 L B L1 S BL(N) DT(N-m) Mb(g/pcs)
Yo Zo Mxo Myo Mzo
KWZ-10M 18 70 35 11 4 60 5 13 6 70 8 80 57 41 M6 400 400 28.02 30.9 31.2 130
KWZ-10N 18 85 50 11 4 60 5 13 6 85 8 80 72 41 M6 450 420 30.6 33.9 34.5 140
KWZ-ZB80 22 80 35 14 4 60 6 13 6 85 8 80 48 70 M6 510 450 33.5 37 38.6 160
Detalle del producto
Características

La longitud de desplazamiento de las guías lineales puede ser personalizada teniendo en cuenta los requisitos específicos de los clientes.

El número de deslizadores es opcional. Además puede elegirlos en base al tamaño de la carga.
