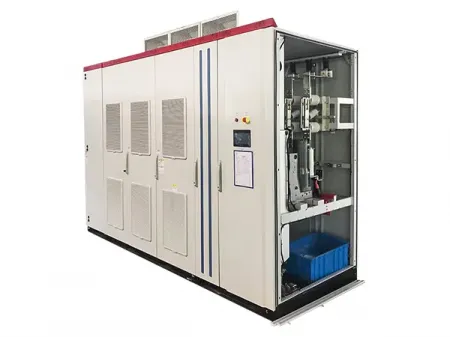

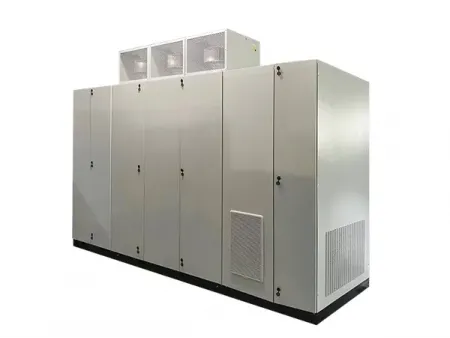

Un generador estático de reactiva de alto voltaje es un sistema utilizado para la compensación de potencia reactiva en tiempo real y la mejora de la calidad de la energía. Funciona conectando un inversor de fuente de voltaje a la red mediante una reactancia. El inversor incluye un condensador de CC y un puente inversor compuesto por módulos IGBT (transistores bipolares de puerta aislada), interruptores semiconductores que controlan con precisión la corriente y el voltaje. Al ajustar el encendido y apagado de estos IGBT, el inversor puede controlar la amplitud y la fase de su salida de CA, lo que permite al generador estático de reactiva generar o absorber corriente reactiva según sea necesario.

A diferencia de los equipos tradicionales de compensación reactiva, el generador estático de reactiva de alto voltaje utiliza una topología modular multinivel y control instantáneo de potencia reactiva para funcionar como una fuente de corriente variable conectada directamente a la red. Esto significa que puede ajustar rápidamente la potencia reactiva en cualquier dirección, estabilizar el voltaje, reducir la distorsión armónica y mantener un funcionamiento estable incluso ante cambios repentinos en las condiciones de carga. Mediante un control preciso de la corriente, equilibra continuamente el factor de potencia del sistema y ayuda a garantizar un rendimiento de la red fluido, fiable y energéticamente eficiente.

• Los generadores estáticos de reactiva de alto voltaje responden en milisegundos, con tiempos de reacción de ≤10ms (hasta 1ms), mucho más rápidos que los dispositivos tradicionales (40-60ms). Su rápida acción suprime instantáneamente el parpadeo y las fluctuaciones de voltaje, mejorando eficazmente la calidad de la energía en aplicaciones con cargas de alto impacto, como hornos de arco y laminadores.
• Utiliza la tecnología de modulación PWM para lograr una regulación fluida y bidireccional de la potencia reactiva, de modo capacitivo a inductivo, evitando las sobretensiones causadas por la conmutación gradual en sistemas convencionales.
• Mejora la eficiencia energética general aumentando el factor de potencia por encima de 0.95, reduciendo las pérdidas de línea y del transformador, y ayudando a los usuarios a obtener ahorros energéticos directos.
• Libera capacidad del transformador minimizando la ocupación de potencia reactiva, lo que permite que el mismo transformador soporte entre un 15% y un 20% más de carga activa y retrasando la costosa expansión de capacidad.
• Incluye supresión activa de armónicos, manteniendo la distorsión armónica total (THDi) por debajo del 3%, a la vez que compensa la potencia reactiva y mitiga la interferencia armónica. Presentan una construcción modular compacta que requiere un espacio mínimo y permite una expansión flexible de la capacidad para futuras actualizaciones del sistema.
• Diseñado para condiciones adversas, con una fuerte resistencia a vibraciones de hasta una intensidad sísmica de 8, tolerancia a sobretensiones continuas de hasta 1.05 veces el valor nominal y un rendimiento fiable en entornos de gran altitud o alta temperatura.
• Equipado con funciones de protección completas, como protección contra sobrecorriente, cortocircuito, sobretensión, subtensión y rayos, garantiza un funcionamiento seguro y continuo.
• Compatible con múltiples protocolos de comunicación, como RS485, CAN, Modbus, TCP/IP y GPRS, lo que permite la monitorización remota inteligente y el control en tiempo real del rendimiento del generador estático de reactiva.
