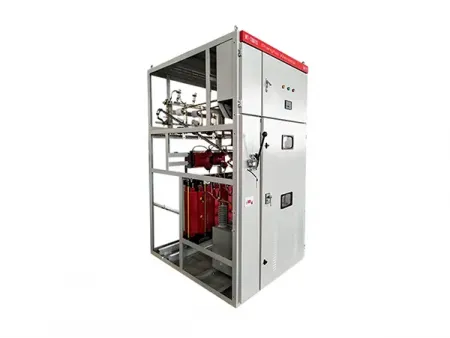

Sistema de compensación de potencia reactiva
Sistema integrado de compensación de capacitancia de alto voltaje para una corrección confiable del factor de potencia y estabilidad del voltaje de la red
- Capacidad nominal: 100–20000kVar
- Voltaje nominal: 6–35kV
- Método de cableado: delta / estrella única / estrella doble
- Temperatura ambiente: -35℃ a 55℃ (temperatura media de 24h ≤35°C)
- Presión atmosférica: 80–110 kPa
- Ubicación de instalación: interior o exterior
Los sistemas de compensación de potencia reactiva son componentes esenciales en las redes eléctricas de alto voltaje. Al conectar bancos de condensadores en paralelo a la red, proporcionan potencia reactiva capacitiva que mejora la estabilidad de la tensión y la eficiencia energética general. Estos sistemas de compensación de capacitancia de alto voltaje ayudan a mantener un factor de potencia equilibrado, reducen las pérdidas durante la transmisión de energía y contribuyen al funcionamiento fiable de las redes industriales y de servicios públicos.
- Los sistemas de compensación de potencia reactiva reducen la inversión total en equipos al liberar capacidad de los transformadores y minimizar la necesidad de ampliar la red de distribución. Además, previenen las penalizaciones asociadas a la operación con bajo factor de potencia.
- Disminuyen los costos operativos al reducir la corriente reactiva, lo que disminuye las pérdidas en transformadores y líneas. Esta mejora es especialmente notable en industrias con un alto consumo energético, como la metalurgia y el transporte ferroviario.
- Mejoran la estabilidad de la tensión mediante una respuesta rápida a las variaciones de carga. La potencia reactiva de salida se mantiene estable incluso cuando la tensión de la barra colectora cae, lo que evita fluctuaciones o colapsos de tensión.
- Previenen la amplificación armónica que suele producirse en los sistemas tradicionales de compensación basados en condensadores. Esto minimiza el sobrecalentamiento y el voltaje mecánico, y prolonga la vida útil del equipo.
- La configuración de compensación centralizada ayuda a reducir la carga reactiva en los transformadores principales y las líneas de alta tensión, lo que simplifica la gestión en la mayoría de los entornos industriales.
- La configuración de compensación agrupada reduce las pérdidas reactivas en las líneas de distribución y aumenta la eficiencia de utilización del transformador.
- Adecuado para diversos niveles de voltaje, incluyendo redes de medio y alto voltaje de 6kV, 10kV y 35kV. La estructura modular está disponible en diseños de gabinete para interiores y de marco para exteriores. Su diseño compacto ahorra espacio, facilita el mantenimiento y permite la inspección desmontable.
- Incluye funciones de protección integrales, como subtensión, sobretensión, sobrecorriente, disparo temporizado, protección contra delta abierto, presión diferencial y desequilibrio de corriente.
- Los sistemas de compensación de potencia reactiva tipo TBB no solo corrigen el factor de potencia, sino que también mejoran la tensión de línea, reducen las caídas de voltaje y mejoran la estabilidad general del suministro eléctrico.
- Ofrecen un funcionamiento fiable y rentable en entornos con una demanda reactiva relativamente estable. Estos sistemas funcionan eficazmente en condiciones adversas, desde -35°C hasta 55°C, siendo ideales para su uso en regiones frías.
| Tipo de producto | Sistema de compensación de potencia reactiva |
| Modelo | WT-TBB-#### |
| Capacidad nominal | 100–20000kVar |
| Voltaje nominal | 6–35kV |
| Método de cableado | 1. Delta 2. Estrella única 3. Doble estrella |
| Temperatura ambiente | -35℃ a 55℃ (temperatura media de 24h ≤35°C) |
| Humedad relativa | ≤90% |
| Presión atmosférica | 80–110kPa |
| Altitud | ≤ 2000m |
| Velocidad del viento | ≤ 35m/s |
| Ubicación de la instalación | Instalación en interiores o exteriores |
| Requisitos ambientales | El lugar de instalación debe estar libre de materiales explosivos o inflamables. El entorno circundante no debe contener sustancias que corroan los metales, ni gases ni medios conductores que puedan afectar el rendimiento del aislamiento. Se deben tomar las medidas de protección adecuadas contra la lluvia, la nieve, el viento y la arena. |
Actúa como la unidad principal del sistema, proporcionando potencia reactiva capacitiva para compensar las cargas inductivas y mejorar el factor de potencia general
Diseñado para suprimir los armónicos 5.º, 7.º y 11.º, evitando la resonancia entre los condensadores y la impedancia del sistema al tiempo que reduce la distorsión armónica
Reduce el voltaje residual en las unidades de capacitores después del apagado, garantizando la seguridad durante el mantenimiento
Protege el sistema de sobretensiones de conmutación y sobretensiones causadas por rayos, previniendo daños en el aislamiento
Proporcionar un aislamiento rápido de unidades de condensadores defectuosas para mantener un funcionamiento seguro y confiable
Monitorea el voltaje y el factor de potencia en tiempo real, encendiendo o apagando automáticamente los bancos de capacitores para mantener una compensación óptima y un funcionamiento estable
Adecuado para subestaciones de distribución eléctrica de hasta 220kV, incluyendo barras de 6kV, 10kV y 35kV. Se utiliza comúnmente para la compensación de potencia reactiva y la regulación de tensión en carga en subestaciones
Para sistemas de alto voltaje (10kV/35kV) que requieren una compensación de potencia reactiva estable, como las subestaciones de fábricas nuevas, ¿qué producto se debe seleccionar?
Se recomienda un sistema de compensación de potencia reactiva de alto voltaje. Ofrece una solución rentable para condiciones de carga estables, mejorando el factor de potencia y evitando penalizaciones por baja eficiencia.
¿Cómo elegir entre diferentes productos de compensación de potencia reactiva para cargas estables (por ejemplo, fábricas textiles) y cargas fluctuantes (por ejemplo, hornos de arco eléctrico)?
Para cargas estables, son adecuados los sistemas de compensación de potencia reactiva de alto voltaje. Para cargas fluctuantes, se recomienda utilizar sistemas de compensación de potencia reactiva de alto o bajo voltaje, según el nivel de conexión a la red.
¿Pueden los sistemas de compensación de potencia reactiva de alto voltaje operar en entornos con variaciones de temperatura o condiciones adversas?
Sí. Estos sistemas de compensación de potencia están diseñados para funcionar de forma confiable en un amplio rango de temperaturas (−35°C a 55°C), lo que resulta adecuado para su uso en regiones de gran altitud o frías.
