Dosificador gravimétrico
Sistema de mezcla gravimétrica para la dosificación y mezcla automática de masterbatch, aditivos y materiales vírgenes
El dosificador gravimétrico es una pieza vital del equipo auxiliar de plástico, diseñado para la dosificación automática precisa de masterbatch de color y aditivos. Con una relación de transmisión del motor de 38:1 y diámetros de tornillo disponibles en 12, 16, 20 y 30mm, ofrece diferentes modelos para proporcionar tasas de producción que van desde 0.04 a 60kg/h, satisfaciendo diversas necesidades de producción. El dosificador gravimétrico admite el modo de extrusora, lo que permite una fácil sincronización con la velocidad del tornillo de la extrusora para garantizar una relación de adición de color estable. Además, se puede combinar con un cargador de aire de presión positiva para la reposición automática de material, ideal para aplicaciones con pequeño consumo de aditivos.
- Los tornillos cromados garantizan un rendimiento duradero y resistencia al desgaste.
- La base estándar incluye un imán de tolva para evitar daños en el tornillo de la máquina de moldeo.
- Conserva el modo de funcionamiento actual durante los cortes de energía y se reanuda automáticamente una vez que se restablece la energía.
- Equipado con comunicación Ethernet para transmisión de datos y monitoreo remoto.
- Utiliza tecnología de pérdida de peso para un control preciso sobre el proceso de mezcla, cumpliendo con los requisitos de alta precisión de producción.
- Detecta bloqueos y sobrecargas, apagando automáticamente el sistema y activando una alarma por seguridad.

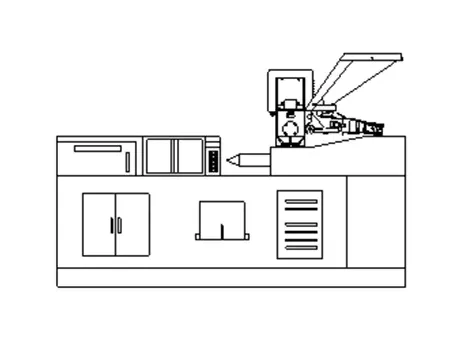

- Instalación del dosificador de masterbatch de un solo color

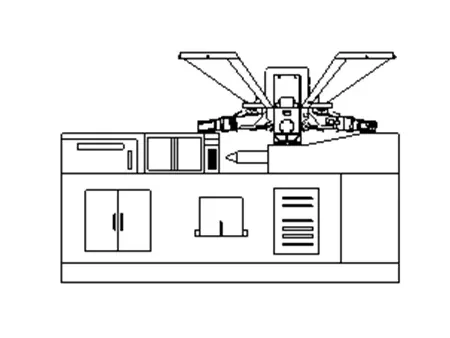

- Instalación de dosificador de masterbatch de doble color
Para instalar el dosificador de masterbatch en una máquina de inyección o extrusión, alinee el dosificador gravimétrico con los orificios de montaje de la máquina (como se muestra en las ilustraciones anteriores). Asegure el dosificador gravimétrico apretando los cuatro orificios de fijación en la base de instalación.
| Modelo | Dosificador de un solo color | Dosificador de doble color | ||||
| Potencia del motor (kW) | 0.06 | 0.06 | 0.06 | 0.06 | 0.06×2 | |
| Potencia del mezclador (kW) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 | |
| Diámetro exterior del tornillo (mm) | 12 | 16 | 20 | 30 | ** | |
| Rendimiento (kg/hr) | 0.04~3.6 | 0.1~16 | 1.0~30 | 3.0~60 | * | |
| Tolva de almacenamiento (L) | 10 | 10 | 10 | 10 | 10 | |
| Ratio de transmisión | 38:1 | 38:1 | 38:1 | 38:1 | 38:1/38:1 | |
| Tolva de material principal (L) | O(12) | O(12) | O(12) | O(12) | O(12) | |
| Mezclador | O | O | O | O | O | |
| Base de servicio pesado | O | O | O | O | 〇 | |
| Dimensiones | Al(mm) | 610 | 610 | 610 | 610 | 610 |
| An(mm) | 645 | 645 | 645 | 645 | 1090 | |
| D(mm) | 470 | 470 | 470 | 470 | 470 | |
| Peso (kg) | 36 | 36 | 36 | 36 | 54 | |
| Notas: 1) "*" significa que la capacidad de salida depende del modelo seleccionado, los datos del dosificador de un solo color pueden ser de referencia Por ejemplo: SGD-D-12/16 salida 0.14-19.6kg/hr 2) "**" significa que el diámetro exterior del tornillo depende del modelo seleccionado 3) Todas las capacidades de salida de los modelos anteriores se basan en los datos del masterbatch de 1.2kg/L de densidad aparente y 2-3mm de diámetro en un criterio de prueba de funcionamiento continuo, la capacidad de salida real depende de las propiedades del material y la fórmula de diseño. 4) "●" significa estándar, "〇" significa opcional, "-" significa ninguno 5) Potencia: 1φ, 230VAC, 50Hz | Nos reservamos el derecho de cambiar las especificaciones sin previo aviso. | |||||
