Los filtros activos de armónicos ayudan a mantener una energía limpia y estable al detectar y cancelar las corrientes armónicas en tiempo real. Los armónicos son distorsiones no deseadas generadas por cargas no lineales, como variadores de frecuencia, sistemas de soldadura y equipos informáticos. Los filtros monitorizan continuamente la corriente, analizan el contenido armónico e inyectan una corriente de compensación de igual magnitud y fase opuesta para neutralizar la distorsión en la red. Además de mitigar los armónicos, estos filtros también mejoran el factor de potencia y la estabilidad de la tensión mediante la compensación dinámica de la potencia reactiva. Se utilizan ampliamente en instalaciones industriales, centros de datos y edificios comerciales, donde la alta calidad de la energía es esencial para un funcionamiento fiable y energéticamente eficiente.

• Los filtros activos de armónicos monitorizan las corrientes de carga en tiempo real y rastrean las variaciones armónicas con precisión de milisegundos. Generan corrientes de compensación de igual amplitud y fase opuesta a los armónicos detectados, logrando una supresión precisa y una compensación rápida. Esta rápida respuesta ayuda a prevenir el sobrecalentamiento del equipo y las falsas alarmas.
• Los algoritmos inteligentes identifican las características armónicas y ajustan automáticamente las estrategias de compensación según los cambios de carga y las variaciones de impedancia de la red. Este control adaptativo evita la amplificación armónica, común en los filtros LC convencionales, suprime la resonancia del sistema en línea y mantiene un funcionamiento estable sin intervención manual.
• La tecnología de control PWM (Modulación por Ancho de Pulso) permite que el filtro elimine armónicos en un amplio rango de frecuencias, generalmente del 2º al 50º orden. Este filtrado preciso mejora la calidad de la forma de onda de la corriente, optimiza el factor de potencia y ayuda a reducir las pérdidas de energía en las líneas de distribución.

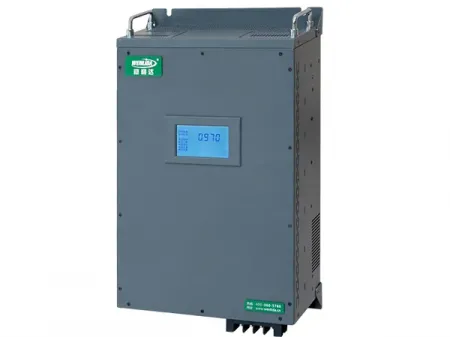

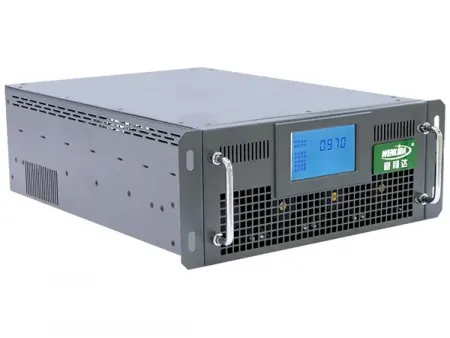

• Estructura compacta disponible para montaje en pared o en rack. Su diseño modular enchufable simplifica la instalación, reduce el tiempo de inactividad, mejora la compatibilidad electromagnética y minimiza los requisitos de espacio y mantenimiento.
• Funciones de compensación integradas Los filtros activos de armónicos integran múltiples funciones de compensación que trabajan juntas para mantener una calidad de energía limpia y estable en redes eléctricas complejas.
  1. Filtrado armónico: admite la eliminación armónica selectiva o de espectro completo, lo que reduce eficazmente la distorsión armónica total (THDi).
  2. Compensación de potencia reactiva: regula dinámicamente la potencia reactiva inductiva y capacitiva para mantener un factor de potencia óptimo.
  3. Equilibrio trifásico: la configuración de cuatro cables elimina la sobrecarga de la línea neutra y corrige el desequilibrio de carga.
• Alto rendimiento Se logra un alto rendimiento mediante un control de corriente avanzado y un diseño de conversión de energía eficiente, lo que garantiza un funcionamiento estable incluso en condiciones dinámicas.
  1. Control de corriente: La alta frecuencia de conmutación (hasta 20 kHz) equilibra la baja corriente de ondulación con una respuesta dinámica rápida, contrarrestando eficazmente la distorsión armónica.
  2. Eficiencia de conversión: El rendimiento del filtrado se mantiene estable independientemente de los cambios en la carga o la impedancia de la red. Se evitan la resonancia y la amplificación armónica, se reducen las pérdidas de línea y se mejora la capacidad de carga del transformador.
• Capacidades del sistema Las amplias capacidades del sistema garantizan un funcionamiento flexible, una amplia compatibilidad y un rendimiento confiable en diversas aplicaciones industriales y energéticas.
  1. Operación inteligente: Equipado con un sistema de monitoreo completo que proporciona análisis en tiempo real de espectros armónicos, rendimiento de compensación y estado del equipo. Dispone de múltiples modos de operación, incluyendo prioridad de filtrado de armónicos, prioridad de potencia reactiva y control combinado.
  2. Compatibilidad: Aplicable a diversos entornos como sistemas de energía fotovoltaica y eólica, suprimiendo eficazmente los armónicos de alto orden producidos por los inversores.
  3. Escalabilidad: El diseño modular permite redundancia paralela N 1 y una fácil expansión de capacidad. Incluso al reemplazar un módulo, el funcionamiento del sistema permanece inalterado. El control centralizado garantiza un rendimiento uniforme en todos los módulos conectados.
  4. Fiabilidad: Mantiene la potencia nominal incluso cuando la corriente armónica excede la capacidad nominal. Previene la resonancia con la impedancia de la red y se mantiene estable ante fluctuaciones de tensión y frecuencia, con compensación reactiva integrada que mejora la estabilidad general.
• Equipado con tecnología de módulo de SiC que ofrece alta frecuencia de conmutación, baja pérdida de potencia y alta resistencia a voltaje y temperatura. Estas características mejoran la densidad de potencia, mejoran la estabilidad térmica y aumentan la eficiencia general del sistema.
