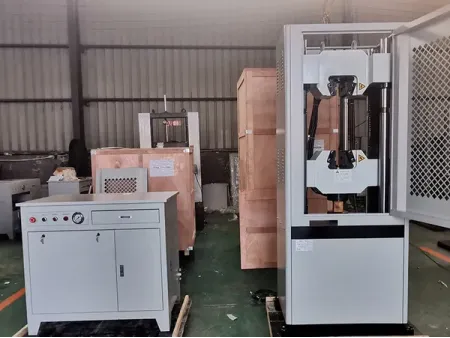

Máquina de prueba universal servohidráulica controlada por microordenador
Máquina de prueba de materiales de doble columna para pruebas de tensión, compresión, flexión y corte de diversos materiales
Aplicaciones
Esta máquina de prueba universal servohidráulica controlada por microordenador es perfecto para instituciones de investigación, universidades e industrias como la metalurgia, la aeroespacial, la fabricación de maquinaria y la producción de calderas, donde la resistencia y la confiabilidad del material son críticas.
Esta máquina de prueba hidráulica de doble columna utiliza un sistema de control de circuito cerrado totalmente digital que garantiza la precisión en cada etapa del proceso de prueba. Su módulo de procesamiento gráfico de datos permite el análisis posterior a la prueba, incluida la capacidad de acercar las curvas de prueba para obtener información más profunda. Con soporte incorporado para estándares internacionales como ASTM, DIN, ISO, JIS y BS, puede manejar una variedad de materiales y métodos de prueba, ya sea prueba de tracción, compresión, flexión o cizallamiento. El sistema de control ofrece transiciones suaves entre los modos de control de fuerza, deformación y desplazamiento, lo que hace que la máquina de pruebas sea versátil para escenarios de prueba complejos.
Especificaciones técnicas
| Fuerza de prueba máx. | 300KN/600KN/1000KN (opcional) |
| Precisión relativa de la fuerza de prueba | Mejor que ±0.5% |
| Resolución de fuerza | 600,000 |
| Rango de control de tensión de velocidad constante | 2-60 (N/mm2•S-1) |
| Error de tasa de estrés | ≤±0.5% |
| Rango de control de desplazamiento de velocidad constante | 0.05-100(mm/min) |
| Precisión relativa de la velocidad de desplazamiento | ≤±0.5% |
| Método de sujeción | Sujeción hidráulica |
| Rango redondo de diámetros de retención de muestras | 6-60mm |
| Rango de espesor de retención de muestras planas | 0-40mm |
| Ancho de retención de prueba plana | 80mm |
| Espacio máx. de prueba de tensión | 900mm (incluido el accesorio) |
| Espacio máx. de prueba de compresión | 750mm |
| Velocidad máx. de movimiento del pistón | 0-100mm/min |
| Velocidad de ajuste del espacio de prueba | 190mm/min |
| Diámetro de la placa superior e inferior | Ø160mm |
| Carrera máx. del pistón | 250mm |
| Carrera de potencia del motor | 2.2kW |
| Dimensiones (L×An×Al) | 960×750×2380mm |
| Tamaño del armario de control (L×An×Al) | 1060×660×860mm |
| Peso total | 2100kg |
Características
- Con un cilindro hidráulico posicionado en la parte inferior, este diseño minimiza la fricción y aumenta la precisión de la prueba. La configuración de contacto duro entre la mesa de trabajo y el pistón hidráulico garantiza la precisión, eliminando problemas comunes como la desalineación que se encuentran en los diseños de contacto esférico más antiguos
- Los cilindros hidráulicos primarios y auxiliares están equipados con sellos sin espacios, lo que garantiza que no haya fugas. La máquina también cuenta con un mecanismo de sujeción de empuje directo que asegura las muestras de prueba, evitando el deslizamiento y la deformación que pueden ocurrir con los diseños de abrazadera tradicionales, al mismo tiempo que hace que los cambios de accesorios sean rápidos y fáciles
- Diseñada para cumplir con los estándares globales, esta máquina de prueba universal hidráulica puede manejar pruebas que cumplen con los requisitos de ASTM, DIN, ISO, JIS y BS, lo que garantiza resultados confiables y repetibles para una amplia gama de pruebas de materiales
