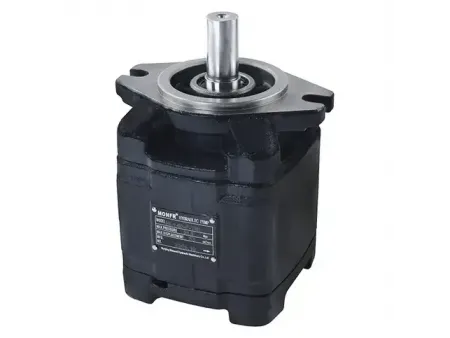

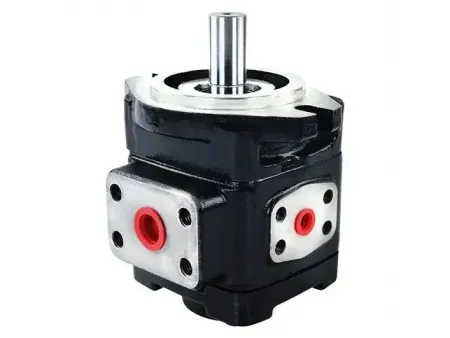

Serie HL Bombas de engranajes internos (Bomba única)
Solicite un presupuesto
- Emplea un diseño de compensación de presión axial y radial, manteniendo una alta eficiencia volumétrica incluso a bajas velocidades y bajas viscosidades.
- Ultrabajo nivel de ruido gracias a su fundición de alta resistencia y un exclusivo diseño de silenciamiento interno.
- Mínima pulsación de caudal y presión, manteniendo un caudal y una presión de salida estables incluso a bajas velocidades.
- Diseño de alta presión, con una presión máxima de operación de hasta 35 MPa.
- Amplio rango de velocidad, con una velocidad máxima de hasta 3600 r/min.
- Excelentes características de succión de aceite.
- Resistente a la contaminación por aceite, lo que garantiza una larga vida útil.
- Estructura compacta.
Especificaciones técnicas
| Serie de bombas | Tamaño | Desplazamiento (mL/r) | Presión de funcionamiento (MPa) | Velocidad de rotación (rpm) | Peso (kg) | ||
| Presión nominal | Presión máxima | Max. | Min. | ||||
| | 3.5 | 3.6 | 31.5 | 35 | 3600 | 400 | 4 |
| 5 | 5.2 | 31.5 | 35 | 3600 | 400 | 4.2 | |
| 6.3 | 64 | 31.5 | 35 | 3600 | 400 | 4.4 | |
| 8 | 8.2 | 31.5 | 35 | 3600 | 400 | 4.6 | |
| 10 | 10.2 | 31.5 | 35 | 3600 | 400 | 4.8 | |
| 13 | 13.3 | 31.5 | 35 | 3000 | 600 | 4.9 | |
| 16 | 16.0 | 31.5 | 35 | 3000 | 600 | 5.2 | |
| 20 | 20.0 | 25 | 30 | 3000 | 600 | 5.6 | |
| | 25 | 25.3 | 31.5 | 35 | 3000 | 200 | 14.5 |
| 32 | 32.7 | 31.5 | 35 | 3000 | 200 | 15 | |
| 40 | 40.1 | 31.5 | 35 | 3000 | 200 | 16 | |
| 50 | 50.7 | 31.5 | 35 | 3000 | 200 | 17 | |
| 63 | 63.7 | 25 | 30 | 3000 | 200 | 18.5 | |
| | 80 | 81.4 | 31.5 | 35 | 3000 | 200 | 43.5 |
| 100 | 100.2 | 31.5 | 35 | 3000 | 200 | 45.5 | |
| 125 | 125.3 | 31.5 | 35 | 3000 | 200 | 48 | |
| 160 | 162.8 | 21 | 26 | 3000 | 200 | 52 | |
HL0: Especificaciones técnicas
| Modelo de bomba | A1 | A2 | A3 | A4 | A5 | A6 | A7 | P | A8 | A9 | A10 | S | A11 | A12 | A13 |
| | 101.5 | 52.5 | 96 | 51 | 100.6 | 47 | 5.8 | Ø9 | 38.1 | 17.5 | M8 profundidad13 | Ø14 | 38.1 | 17.5 | M8 profundidad13 |
| | 105.5 | 54.5 | 96 | 51 | 100.6 | 47 | 5.8 | Ø11 | 38.1 | 17.5 | M8 profundidad13 | Ø14 | 38.1 | 17.5 | M8 profundidad13 |
| | 108.5 | 56 | 96 | 51 | 100.6 | 47 | 5.8 | Ø11 | 38.1 | 17.5 | M8 profundidad13 | Ø19 | 47.6 | 22.2 | M10 profundidad 15 |
| | 113 | 58.25 | 96 | 51 | 100.6 | 47 | 5.8 | Ø13 | 38.1 | 17.5 | M8 profundidad13 | Ø19 | 47.6 | 22.2 | M10 profundidad 15 |
| | 118 | 60.75 | 96 | 51 | 100.6 | 47 | 6.2 | Ø13 | 38.1 | 17.5 | M8 profundidad13 | Ø21 | 52.4 | 26.2 | M10 profundidad 15 |
| | 117.5 | 59.25 | 99.6 | 49.8 | 106.6 | 55.8 | 6.2 | Ø13 | 38.1 | 17.5 | M8 profundidad13 | Ø19 | 52.4 | 26.2 | M10 profundidad 15 |
| | 123 | 62 | 99.6 | 49.8 | 106.6 | 55.8 | 6.2 | Ø13 | 38.1 | 17.5 | M8 profundidad13 | Ø19 | 52.4 | 26.2 | M10 profundidad 15 |
| | 131 | 66 | 99.6 | 49.8 | 106.6 | 55.8 | 6.2 | Ø18 | 47.6 | 22.2 | M10 profundidad 15 | Ø26 | 58.7 | 30.2 | M10 profundidad 15 |
HL1: Especificaciones técnicas
| Modelo de bomba | A1 | A2 | P | A3 | A4 | A5 | S | A6 | A7 | A8 |
| | 139 | 73 | Ø18 | 47.6 | 22.2 | M10 profundidad 17 | Ø32 | 58.7 | 30.2 | M10 profundidad 17 |
| | 146 | 76.5 | Ø18 | 47.6 | 22.2 | M10 profundidad 17 | Ø32 | 58.7 | 30.2 | M10 profundidad 17 |
| | 153 | 80 | Ø20 | 52.4 | 26.2 | M10 profundidad 17 | Ø32 | 58.7 | 30.2 | M10 profundidad 17 |
| | 163 | 85 | Ø20 | 52.4 | 26.2 | M10 profundidad 17 | Ø32 | 58.7 | 30.2 | M10 profundidad 17 |
| | 177 | 92 | Ø20 | 52.4 | 26.2 | M10 profundidad 17 | Ø32 | 58.7 | 30.2 | M10 profundidad 17 |
HL2: Especificaciones técnicas
| Modelo de bomba | A1 | A2 | P | A3 | A4 | A5 | S | A6 | A7 | A8 |
| | 204 | 109.5 | Ø32 | 69.9 | 35.7 | M12 profundidad 20 | Ø50 | 77.8 | 42.9 | M12 profundidad 20 |
| | 213 | 114 | Ø32 | 69.9 | 35.7 | M12 profundidad 20 | Ø50 | 77.8 | 42.9 | M12 profundidad 20 |
| | 225 | 120 | Ø38 | 79.4 | 36.5 | M16 profundidad 25 | Ø63.5 | 88.9 | 50.8 | M12 profundidad 20 |
| | 243 | 129 | Ø38 | 79.4 | 36.5 | M16 profundidad 25 | Ø76 | 106.4 | 61.9 | M16 profundidad 25 |
