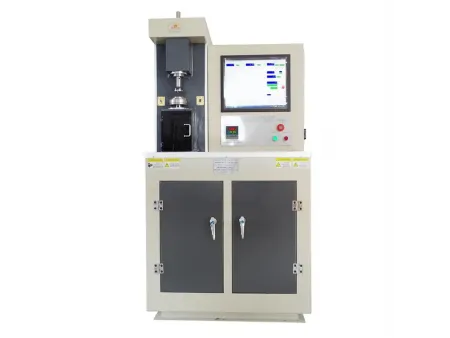

Probador de fricción y desgaste universal vertical
Tribómetro multifunción para evaluar las propiedades de fricción y desgaste de lubricantes, metales, cerámicas, recubrimientos y polímeros
Normas
- ASTM D-3702-94: Prueba de coeficiente de fricción y tasa de desgaste con métodos de arandela de empuje
- ASTM G-99: Método de clavija en disco para el análisis de desgaste y fricción
- ASTM D-2266–01: Pruebas de desgaste de aceite lubricante mediante el método de 4 bolas
Aplicaciones
Ideal para probar aceites lubricantes, grasas, metales, plásticos, recubrimientos, caucho y cerámica, este probador universal de fricción y desgaste vertical es ampliamente utilizado en industrias que requieren datos confiables de desgaste y fricción para garantizar la durabilidad del producto.

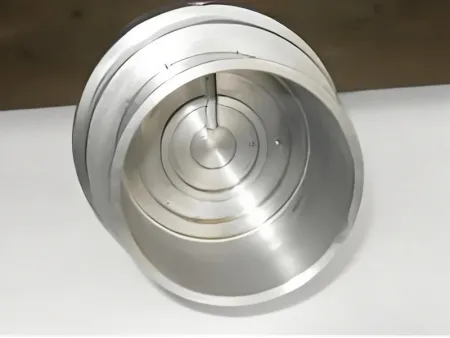

- Recipiente de aceite de prueba de acero inoxidable
- Accesorio de prueba de 4 bolas
- Accesorio de clavija en disco
- Accesorio de bola en disco
- Accesorio de anillo de empuje
El probador universal de fricción y desgaste vertical MVF-1A opera bajo una presión de contacto específica y admite fricción en forma de movimientos de rodadura, deslizamiento o una combinación de ambos. Cuenta con un sistema de regulación de velocidad suave, lo que permite realizar pruebas a velocidades desde muy bajas hasta altas.
Esta máquina está diseñada para evaluar el rendimiento de fricción y desgaste de lubricantes y materiales como metales, plásticos, recubrimientos, caucho y cerámica. Sus funciones incluyen:
- Pruebas de fricción de pasador-disco a baja velocidad (con opciones para discos grandes y pequeños, pasadores únicos o triples)
- Pruebas de resistencia al desgaste de larga duración con cuatro bolas
- Pruebas de fatiga por contacto rodante con cuatro bolas
- Pruebas de rendimiento de lubricación de tres piezas de bola de bronce
- Pruebas de arandelas de empuje, interacciones bola-disco, desgaste de lodos y características de par del labio de sellado y fricción de apego-deslizamiento de sellos de caucho.
Cuando se combina con un módulo alternativo, también puede realizar pruebas de desgaste y fricción alternativas.
Esta máquina de pruebas tiene amplias aplicaciones en diversos campos de la tribología, como la petroquímica, la maquinaria, la energía, la metalurgia y la industria aeroespacial, así como en universidades e institutos de investigación. El equipo cumple con las normas ASTM D-2266, D-3702, D-4172 y G-99.
Especificaciones técnicas
Fuerza de prueba axial máx. | 1000N (ajustable de forma continua) |
Precisión relativa de la fuerza de prueba | ±2N (por debajo de 100N), ±0.5% (por encima de 100N) |
Sensibilidad del punto cero de la carga | ±1.5N |
Tasa de carga de la fuerza de prueba | 300N/min (ajustable automáticamente) |
Método de carga | Servo de CA (se puede configurar con carga segmentada) |
Precisión relativa de la retención de la carga | ±1% |
Par de fricción máx. | 2.5N.m |
Precisión relativa del par de fricción | ±2% |
Sensor de carga de fricción | 100N |
Distancia del brazo de fricción | 50mm |
Max. velocidad | 2000rpm |
Precisión de la velocidad del husillo | ±2r/min |
Medio de prueba | Aceite, agua, lodos, abrasivos, etc. |
Rango de temperatura de trabajo del calentador | Temperatura ambiente hasta 260°C |
Precisión del control de temperatura | ±2℃ |
Método de sujeción del par de fricción | Retención circunferencial sin holgura (licencia de patente de pieza importada) |
Cono del husillo | 1:7 |
Rango de medición de desgaste | 0.00-20.00mm |
Visualización del tiempo de prueba y rango de control | 10s-9999min |
Visualización de velocidad (ciclo) y rango de control | (1-99)×10⁵ |
Par de salida máx. del motor principal | 5N.m |
Dimensiones (L×An×Al) | 860×740×1560mm |
Peso | Aprox 550kg |
Características
- Equipado con un servomotor que proporciona una alta capacidad de control y una baja tasa de fallas
- Combina cojinete flotante doble, guía sin espacios y tecnología de amortiguación de equilibrio cruzado para mediciones precisas y estables al tiempo que reduce los errores del sistema
- Construido con un bastidor robusto, que incluye placas de soporte engrosadas y un servomotor de alto rendimiento, lo que reduce el impacto de la vibración en la precisión de la medición
- Cuenta con un controlador industrial integrado independiente y una pantalla táctil metálica con un módulo de análisis especializado, lo que garantiza un funcionamiento fiable incluso durante las pruebas de alta velocidad o cuando se producen vibraciones
- El software propietario permite la creación de planes de prueba adaptados a estándares específicos, lo que mejora la flexibilidad y la precisión en las pruebas
- Con un diseño modular, el sistema permite pares de fricción intercambiables para satisfacer diferentes requisitos de prueba, lo que permite un uso versátil y multifuncional en una sola máquina.
