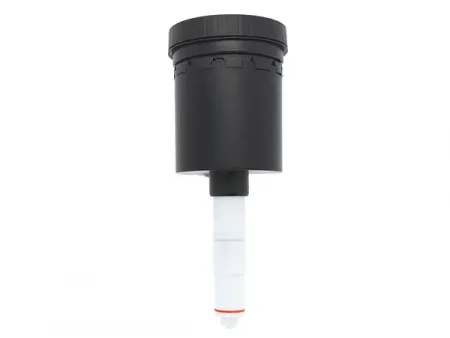

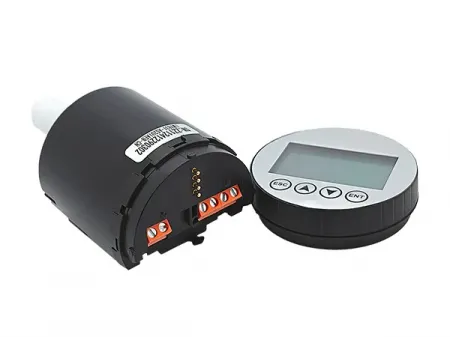

Módulo de medición de nivel por radar, serie ADV
Medición del nivel por radar
Módulo electrónico de radar de ondas milimétricas utilizado en transmisores de nivel de radar con certificación de seguridad para líquidos y sólidos
Los módulos de medición de nivel por radar permiten detectar con precisión materiales líquidos y sólidos. Incorporan algoritmos personalizados, adaptados a distintas condiciones de proceso, que garantizan lecturas estables y fiables incluso en presencia de señales débiles o interferencias.
Además, gracias a su función de salida no lineal, las señales de radar pueden convertirse directamente en valores de volumen, peso o caudal, facilitando la integración con diversos sistemas industriales y mejorando la eficiencia del control y la automatización de procesos.
Certificaciones y estándares
Los módulos de medición de radar cuentan con certificación TÜV para seguridad funcional SIL2 y cuentan con las homologaciones CE y ATEX de protección contra explosiones. También cuentan con certificación HART y son compatibles con el marco FDT/DTM para una integración perfecta en el sistema.
- Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
- Temperatura de proceso −40 °C / hasta 200 °C (máximo)
- Presión de proceso Hasta 2 MPa
- Precisión de medición ±1 mm
- Rango de medición 10 m/30 m/60 m/120 m
- Protección contra explosiones Ex ia IIC T6 Ga
- Ángulo del haz 3°/8°
- Instalación Apto para carcasas de acero inoxidable o aleación de aluminio
- Grado de protección IP67
- Material de la carcasa Plástico PC/nailon
- Interfaz de comunicación 4-20 mA/HART/RS485/TTL/FDT/DTM
- Certificaciones SIL2, CE, ATEX, a prueba de explosiones, HART
- Interfaz de usuario Pantalla LCD de 196×96 con teclado de 4 botones, software para PC o comunicador HART
- Peso Modelo estándar
- Modelo para alta temperatura 221 g
- Dimensiones (L × An × Al) Modelo estándar
- Modelo de alta temperatura 66.8 × 66.8 × 158.8 mm
- Los módulos de medición de nivel por radar utilizan chips de radar de desarrollo propio que ofrecen alta precisión y un rendimiento de señal estable.
- Ofrecen una precisión de medición de ±1 mm y una zona ciega de tan solo 2 cm.
- Cuentan con ángulos de haz estrechos de 3° u 8°, adecuados para diversas condiciones de instalación y proceso.
- Compatible con varios idiomas y permite la personalización de la interfaz de usuario.
- Compatible con módulos Bluetooth externos y depuración remota para facilitar la configuración y el mantenimiento.
- No requieren calibración a distancia, lo que simplifica el montaje y mejora la eficiencia de la producción.
