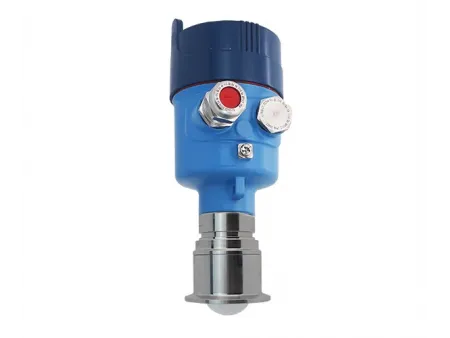

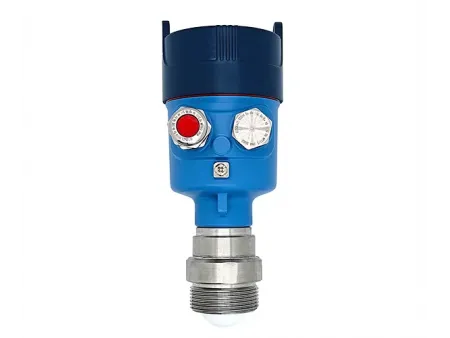

Transmisor de nivel por radar serie ADV (aprobado por ATEX/HART/SIL 2)
Medición del nivel por radar
Sensor de radar con certificación de seguridad para la medición continua del nivel de líquidos, lodos y sólidos en entornos industriales exigentes
Los transmisores de nivel radar están diseñados para la medición continua y precisa de líquidos y materiales sólidos, incluso en condiciones de proceso extremas. Funcionan de forma estable en un amplio rango de temperaturas, desde -196°C hasta 450°C, y pueden soportar hasta 1000°C cuando se combinan con bridas especializadas para altas temperaturas.
Estos sensores de medición continua utilizan chips de radar de ondas milimétricas y antenas de guía de ondas, lo que garantiza una señal estable y de alta precisión incluso en entornos industriales exigentes como plantas químicas, procesos metalúrgicos e instalaciones energéticas.
Certificaciones y estándares
Los transmisores cuentan con certificación de seguridad y calidad, con certificaciones TÜV SIL2, CE, HART y ATEX a prueba de explosiones. Además, son compatibles con el marco FDT/DTM para una fácil integración y configuración.
- Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
- Temperatura de proceso −40 °C / hasta 200 °C (máximo)
- Presión de proceso Hasta 2 MPa
- Precisión de medición ±1 mm
- Rango de medición 10m/30m/60m/120m
- Protección contra explosiones Ex ia IIC T6 Ga
- Ángulo del haz 3° / 8°
- Instalación Rosca o brida
- Grado de protección IP67
- Material de la carcasa Aleación de aluminio / Acero inoxidable
- Interfaz de comunicación 4-20 mA / HART / RS485 / TTL / FDT / DTM
- Certificaciones SIL2, CE, ATEX (antideflagrante), HART
- Interfaz de usuario Pantalla LCD de 196 × 96 con teclado de 4 botones, software para PC o comunicador HART
- Dimensiones (largo × ancho × alto) 106 × 84 × 201 mm
- Peso aproximado 1.525 kg
- Construido con chips de radar de desarrollo propio que proporcionan una precisión de ±1mm y una zona ciega de tan solo 2cm.
- Disponible con ángulos de haz de 3° y 8° para garantizar una detección enfocada y precisa en diferentes aplicaciones.
- Compatible con varios idiomas y diseños de pantalla personalizables para adaptarse a diversas preferencias de operación.
- Permite conexión Bluetooth y configuración remota para ajustes y mantenimiento convenientes.
- No requiere calibración de distancia, lo que ayuda a simplificar el ensamblaje y acelerar la producción.
Pantalla de nivel del lado del tanque industrial
GPB80
Módulo de medición de nivel por radar de la serie ADV
Industria siderúrgica
Se utiliza para medir el nivel de metal fundido en entornos de alta temperatura y alta presión.
Industria química
Adecuado para aplicaciones estándar que involucran líquidos y sólidos, proporcionando lecturas de nivel estables y precisas.
Industria energética
Funciona bien en condiciones de alta temperatura y alta presión, lo que ayuda a medir el nivel de materiales calientes utilizados en la producción de energía.
Industria del petróleo
Puede medir líquidos corrosivos o agitados, así como condiciones de media presión y vapor. También puede detectar niveles de aceite a través de espuma, vapor o techos flotantes.
Industria alimentaria
Adecuado para líquidos y sólidos en condiciones normales de temperatura y presión, incluidas condiciones ligeramente corrosivas o con vapor, y tanques de almacenamiento pequeños.
Industria de sólidos a granel y aditivos líquidos
Ideal para medir sólidos a granel y aditivos líquidos en procesos de producción y almacenamiento.
Industria del cemento (procesos en lodos y líquidos)
Adecuados para tanques que contienen líquidos agitados o corrosivos, vapor o materiales a temperatura media. Los transmisores de nivel proporcionan una medición estable del nivel de lechada de cemento y otras sustancias a alta temperatura en entornos de proceso complejos.
Industria farmacéutica
Se utiliza para medir materias primas líquidas y en polvo en tanques con agitación, vapor o presión moderada.
