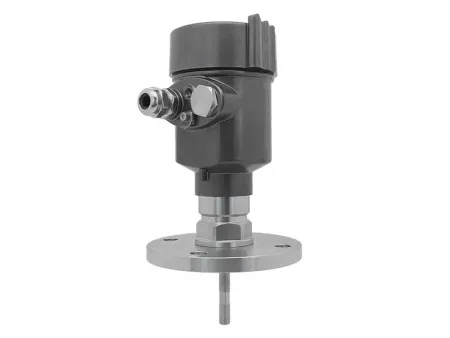

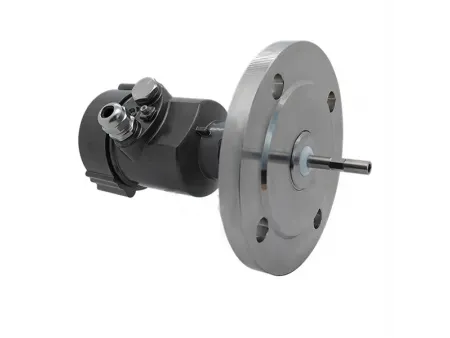

Transmisor de nivel de radar de onda guiada
Medición del nivel por radar
Sensor de nivel para medición continua de nivel en líquidos y sólidos con radar de onda guiada (GWR)
Los transmisores de nivel radar de onda guiada utilizan tecnología TDR (Reflectometría en el Dominio del Tiempo) para la medición continua por contacto de líquidos y materiales sólidos. Pueden equiparse con sondas de cable, varilla o coaxiales, lo que les permite adaptarse a distintas condiciones de proceso, con bajo mantenimiento y alta fiabilidad.
Estos transmisores funcionan de forma estable incluso en entornos exigentes con condensación, espuma, acumulaciones, cristalización o vapor. Fabricados con tecnología de ondas milimétricas y guía de ondas optimizada para uso industrial, ofrecen alta precisión y rendimiento constante a largo plazo. Además, son adecuados para la medición de interfases de líquidos y para aplicaciones con vapor denso o señales de reflexión débiles.
Gracias a su avanzado procesamiento de señales, mantienen lecturas precisas incluso en aplicaciones complejas. La función de salida no lineal permite convertir las señales de radar en valores de volumen, peso o caudal, facilitando su integración en sistemas de control y automatización industrial.
- Variable medida Nivel y nivel de interfaz
- Rango de medición 0.15–6 m (sonda de varilla o coaxial) / 0.15–30 m (sonda de cable)
- Constante dieléctrica mínima ≥ 1.6
- Espesor mínimo de la interfaz > 50 mm
- Temperatura ambiente −40 °C a 80 °C
- Tiempo de respuesta ≤ 3 s
- Precisión de medición Nivel de superficie ±3 mm / Nivel de interfaz ±3 mm
- Conexión a proceso Rosca G¾ / Brida ≥ DN25
- Presión de proceso −100 a 4000 kPa
- Alimentación 12–28 V CC
- Salida de señal 4–20 mA HART
- Grado de protección IP66 / IP67
- Protección contra explosiones Ex ia IIC T6 Ga
- Interfaz de comunicación 4–20 mA / HART / RS485 / TTL / FDT / DTM
- Temperatura de proceso −40 °C a 200 °C
- Dimensiones (L × An × Al) 123 × 100 × 254 mm
- Peso aproximado 2 kg
- Certificaciones integrales
Los transmisores de nivel de radar de onda guiada admiten HART 7.0 y el marco FDT/DTM, lo que permite una conexión fácil y una comunicación estable con los sistemas de control. - Salida de datos flexible
Después de la calibración, los transmisores se pueden configurar para emitir diferentes valores de proceso, como nivel, volumen, peso o flujo, según las necesidades de la aplicación. - Alta precisión y rendimiento estable
Proporciona medición de nivel e interfaz por contacto con una precisión de ±2 mm. La zona ciega es pequeña, menos de 10 cm en la parte superior y aproximadamente 1 cm en la inferior para líquidos, por lo que permite realizar mediciones precisas incluso en tanques pequeños. - Medición de interfaz
Equipados con chips especializados, antenas optimizadas y procesamiento de señales inteligente, los transmisores pueden medir con precisión la interfaz entre dos líquidos inmiscibles. - Adaptable a diversas condiciones de proceso
Disponible con sondas de cable, varilla o coaxiales y diferentes opciones de materiales húmedos. Funciona bien con líquidos y sólidos en industrias como la química, petroquímica, farmacéutica, siderúrgica, energética, de protección ambiental y naval.
Indicador de nivel de tanque industrial
GPB80
Módulo de medición de nivel por radar de onda guiada
Industria siderúrgica
Se utiliza en procesos de alta temperatura y alta presión para medir niveles de metal fundido con precisión y estabilidad.
Industria química
Adecuado para monitorear niveles de líquidos y sólidos en condiciones generales de proceso, proporcionando lecturas precisas en tanques y silos.
Industria energética
Funciona de manera confiable en entornos de temperatura y presión extremas para medir el nivel de materiales de combustión a alta temperatura.
Industria del petróleo
Funciona bien en tanques que contienen líquidos agitados, corrosivos o vaporizados. La señal del radar puede atravesar espuma, vapor o techos flotantes para detectar el nivel real de crudo o productos similares.
Industria alimentaria
Se adapta a condiciones estándar de temperatura y presión, ideal para líquidos ligeramente corrosivos o propensos al vapor, y garantiza una medición estable incluso en tanques de pequeña capacidad.
Industria de granos sólidos y polvos
Mide el nivel de materiales granulares y polvos y controla los aditivos líquidos en los sistemas de producción y mezcla de alimentos.
Industria del cemento (procesos en lodos y líquidos)
Se utiliza en procesos de temperatura o presión media con agitación o corrosión leve, midiendo el nivel de lechada de cemento y materiales de alta temperatura en tanques de almacenamiento.
Industria farmacéutica
Trabaja en procesos que involucran líquidos y vapores agitados o corrosivos, monitoreando el nivel de ingredientes líquidos y materiales en polvo con precisión.
