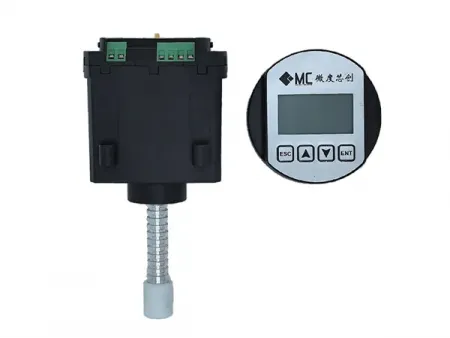

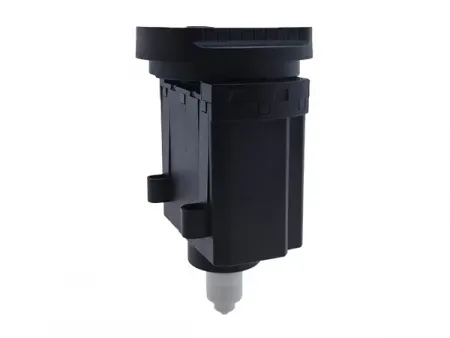

Módulo de medición de nivel por radar sin contacto
Solicite un presupuesto
Medición del nivel por radar
Módulo electrónico de radar de ondas milimétricas de 80GHz utilizado en transmisores de nivel de radar sin contacto para líquidos y sólidos
El módulo de radar de ondas milimétricas de 80GHz es un componente clave en los transmisores de nivel sin contacto, diseñado para la medición precisa de líquidos y materiales sólidos. Ofrece un rendimiento fiable incluso en entornos exigentes con presencia de vapor, agitación o polvo, donde otras tecnologías suelen presentar limitaciones.
Gracias a su diseño compacto y a su compatibilidad con distintos tipos de antena, el módulo puede integrarse en configuraciones roscadas, anticorrosivas, sanitarias o para altas temperaturas, adaptándose a una amplia variedad de aplicaciones industriales. Además, es capaz de operar en condiciones extremas, soportando temperaturas de proceso de hasta 1000°C cuando la aplicación lo requiere.
Parámetros
- Rango de frecuencia Radar de ondas milimétricas de 76-81 GHz
- Temperatura de proceso -40 °C a 85 °C / hasta 200 °C
- Presión de proceso -0.1 a 1 MPa
- Precisión de medición ±1 mm
- Rango de medición 10m/30m/60m/120m
- Protección contra explosiones Ex d ia IIC T6 Ga
- Ángulo del haz 3°/8°
- Instalación Apto para carcasas de acero inoxidable o aleación de aluminio
- Grado de protección IP67
- Material de la carcasa Plástico PC/nailon
- Interfaz de comunicación 4-20 mA/HART/RS485/TTL/Bluetooth
- Interfaz de usuario Pantalla LCD de 128×64 con teclado de 4 botones o software para PC
- Certificaciones Certificado CNEX a prueba de explosiones
- Peso aproximado 281 g
- Dimensiones (L × An × Al) Modelo de alta temperatura
- Cable recomendado AWG18 o 0.75 mm²
- Salida de fallo 3.8 mA, 4 mA, 20 mA, 21 mA o función de retención
Diagrama de estructura
Características
- Utiliza un chip de radar de desarrollo propio que proporciona lecturas muy precisas, de hasta ±1mm, y mantiene la zona ciega a tan solo 2cm para mediciones más precisas.
- Compatible con conexión Bluetooth y configuración remota, lo que permite ajustar y realizar el mantenimiento del sistema fácilmente sin necesidad de estar en el sitio.
- Interfaz multilingüe disponible, con opciones de visualización personalizables.
- No requiere calibración de distancia, lo que simplifica el montaje y la producción.
