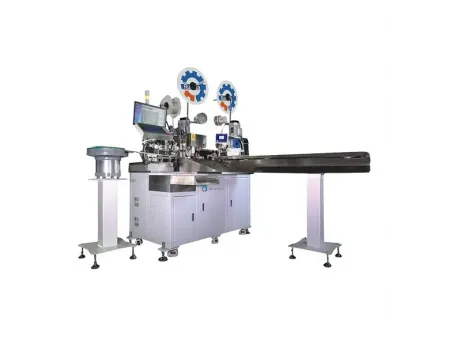

Máquina automática de crimpado de terminales de dos lados e inserción de sellos de un lado

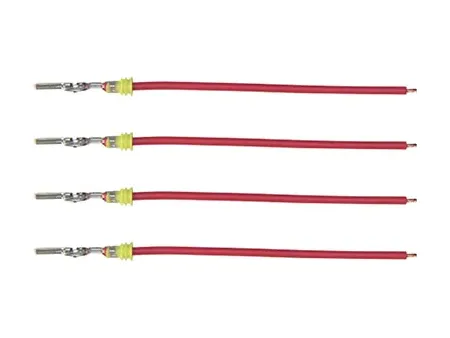

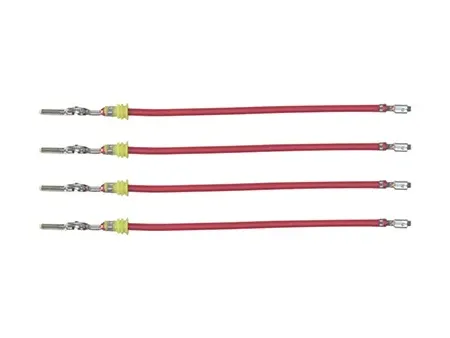

Este modelo de máquina de terminación de cables integra crimpado de dos lados e inserción de sellos de un lado, lo que la convierte en una opción eficiente para procesar cables de 18AWG-28AWG. Es compatible con materiales como PVC, silicona, teflón y cables libres de halógenos, lo que ofrece flexibilidad para diversas aplicaciones, incluido el cableado resistente a la humedad y a altas temperaturas. Con una capacidad de procesamiento de 2,200 cables por hora a longitudes de 100mm, nuestro crimpado de 2 lados y la inserción de sellos de 1 cara garantizan una calidad constante y una alta eficiencia en la producción de alambres y cables.
- 2,200 cables por hora a 100mm de longitud
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×920×1580mm | |
| Peso | 600kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.8m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2,200 cables por hora a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lado, crimpado de un lado inserción de sello de un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Inserción de sello de alambre | Unidad de inserción de sello de alambre | |
| Transmisión | Husillo de bolas, carril guía y correa dentada | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado terminal |
| Rango de aplicación | Longitud de corte | 68-9999mm |
| Longitud de pelado | Delantero: 0.1-12mm, Trasero: 0.1-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón (AWG18#-AWG28#) |
-
El sistema de alimentación de alambre servoaccionado garantiza una sincronización precisa del corte, pelado, crimpado e inserción de sellos, lo que proporciona resultados consistentes y confiables para una variedad de tipos de alambre.
-
La estructura lineal de tres cuchillas procesa de forma independiente los extremos delantero y trasero del alambre, manejando de manera eficiente tramos cortos y largos. Los mecanismos integrados de eliminación de residuos mantienen un espacio de trabajo limpio para una producción ininterrumpida.
-
Un sistema avanzado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil intuitiva, lo que simplifica la detección de fallas y garantiza un funcionamiento fluido y eficiente.
