Grúa sobre camión de brazo recto SQ10
Solicite un presupuesto
- Capacidad de elevación máxima 10000Kg
- Momento de elevación máxima 250KN.m
- Capacidad de elevación máxima 15300mm
Comentarios
- Este camión grúa viene con un reductor de engranajes planetario que garantiza la rotación estable a 360°.
- El estabilizador frontal está diseñado con una envergadura máxima de 5.56m.
- La máquina de configuración estándar cuenta con un estabilizador trasero fijo. Usted puede solicitar el equipo instalado con un estabilizador trasero de tipo hidráulico para incrementar la estabilidad y la adaptabilidad a condiciones duras de trabajo.
- La sección hexagonal le confiere una gran estabilidad lateral.
- Las válvulas principales de control permiten la operación bilateral.
- Los estabilizadores del camión se controlan a través de válvulas separadas. Por otra parte, el selector de válvulas evita la operación inapropiada del equipo.
- El camión grúa estándar cuenta con interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia.
- Con el objetivo de crear un ambiente de trabajo más seguro para el operador, la máquina se puede configurar con el limitador de momento.
Parámetros técnicos de la grúa sobre camión
| Orden | Ítem | Unidad | Parámetro | ||
| 1 | Momento máximo de carga | kN·m | 250 | ||
| 2 | Levantamiento máximo de carga | kg | 10000 | ||
| 3 | Altura máxima de operación | mm | 13300 | ||
| 4 | Longitud de la pluma (en extensión) | mm | 4360 | ||
| 5 | Altura máxima de elevación (desde el suelo) | mm | Cerca de 16600 | ||
| 6 | Relación de elevación | 6/4 | |||
| 7 | Ángulo de elevación máxima de la pluma | (°) | 75 | ||
| 8 | Ángulo de elevación mínima de la pluma | (°) | 0 | ||
| 9 | Espacio lateral del estabilizador del camión frontal | mm | 2114~5560 | ||
| 10 | Espacio lateral del estabilizador del camión trasero | mm | 2200 | ||
| 11 | Velocidad máxima de elevación | Gancho principal (una sola cuerda) | Levantamiento | m/min | 60 |
| Descenso | 60 | ||||
| 12 | Velocidad de rotación | r/min | ≤2.5 | ||
| 13 | Ángulo de rotación | ° | Giro completo de 360° | ||
| 14 | Peso de la grúa | kg | 4036 (incluyendo estabilizador del camión posterior) | ||
| 15 | Bomba de combustible | ------------- | Bomba de engranajes | ||
| 16 | Capacidad del tanque de combustible | L | 170 | ||
| 17 | Presión de operación del sistema hidráulico | MPa | 23 | ||
| 18 | Flujo del sistema hidráulico | L/min | 80 | ||

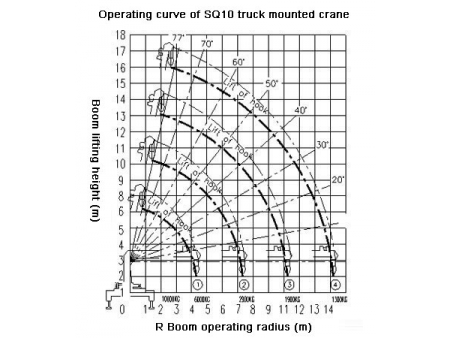

Rendimiento de carga de la grúa sobre camión
| Carga (kg) Rango (m) | Peso de la carga (kg) | |||
| Brazo de una sección | Brazo de dos secciones | Brazo de tres secciones | Brazo de cuatro secciones | |
| 2.5 | *10000 | 6700 | 5000 | 4400 |
| 3.0 | *8400 | 6500 | 5350 | 4200 |
| 3.5 | 7300 | 6000 | 5200 | 4000 |
| 4.0 | 6500 | 5400 | 4800 | 3950 |
| 5 | 6000 (4.4) | 4500 | 4000 | 3200 |
| 6 | 3800 | 3500 | 2900 | |
| 7 | 3400 | 3000 | 2500 | |
| 8 | 2900 (7.4) | 2600 | 2300 | |
| 9 | 2400 | 2200 | ||
| 10 | 2100 | 2000 | ||
| 11 | 1900 (10.4) | 1700 | ||
| 12 | 1400 | |||
| 13 | 1300 (13.3) | |||
| 14 | ||||
| 16 | ||||
| Relación de elevación | La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás. | |||
Notas:
1. El peso de levantamiento nominal incluye el peso del gancho (108kg) y los accesorios empleados para la elevación. Los estabilizadores del camión se deben colocar sobre un suelo plano y firme.
2. El levantamiento de peso depende del radio de operación.
3. Cuando la pluma sobrepasa los 6m de longitud, el estabilizador se debe extender en su totalidad para lograr una adecuada fijación al suelo.
4. En los parámetros descritos no se menciona la deflexión del brazo de la grúa.
