Punzonadora de torreta servo CNC
Serie DAS
Serie DAS
La punzonadora de torreta servo CNC de la serie DAS adopta una estructura de accionamiento directo que consta de un servomotor, un cigüeñal y una biela, que es madura y confiable. Elimina eficazmente la holgura mecánica, lo que da como resultado una alta precisión de transmisión, bajo nivel de ruido, larga vida útil y requisitos mínimos de mantenimiento. El uso de servomotores de circuito cerrado mejora el efecto de conformado. Con un diseño de ahorro de energía, puede recuperar de manera eficiente la energía de frenado generada durante la operación real, reduciendo efectivamente los costos operativos.
- Procesamiento de chapa metálica
- Proceso de fabricación de carcasas electrónicas
- Fabricación de piezas de automoción
- Procesamiento de muros cortina de aluminio
- Procesamiento de doblado de carcasas/gabinetes
- Procesamiento de componentes de maquinaria de ingeniería
- Procesaiento de componentes de ascensores
- Procesamiento de pequeños electrodomésticos (incluidos los ascensores de iluminación)
(espesor de corte: 6 a 16mm)
| Model | ||||
| Capacidad de punzonado (kN) | 300 | 300 | 300 | |
| Atornillador de punzonado | Servoaccionamiento | |||
| Rango de procesamiento | Max. espesor (mm) | 6.35 | 6.35 | 6.35 |
| Max. tamaño de la chapa (mm) | Φ88.9 | Φ88.9 | Φ88.9 | |
| Max. tamaño de la chapa (mm) | 1250x5000 | 1500x5000 | 2000x5000 | |
| Carrera X/Y (mm) | 1250x2500 | 1500x2500 | 2000x2500 | |
| Número de estaciones | 32(2AI) | 32(2AI) | 32(2AI) | |
| Velocidad máxima de movimiento (m/min) | 100 | 100 | 100 | |
| Velocidad de la torreta (rpm) | 30 | 30 | 30 | |
| Frecuencia de punzonado (hpm) | 1500 | 1500 | 1500 | |
| Número de ejes de control | 5 (X/Y/A/C/P) | 5 (X/Y/A/C/P) | 5 (X/Y/A/C/P) | |
| Sistema CNC | Fanuc 0i-PF | |||
| Precisión de punzonado (mm) | ±0.10 | ±0.10 | ±0.10 | |
| Potencia total (kW) | 6.5 | 6.5 | 6.5 | |
| Precisión de repetición (mm) | ±0.03 | ±0.03 | ±0.03 | |

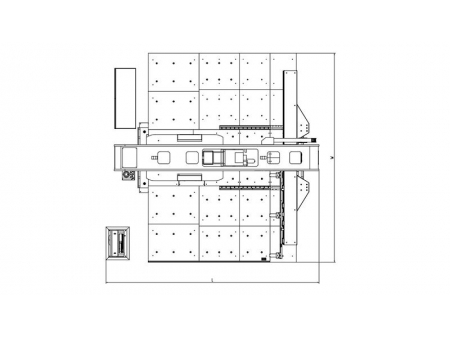

| Dimensiones (L*An*Al) (mm) | 4800×5120×2330 | 5300×5120×2330 | 6300×5120×2330 | |
| Peso (kg) | 14000 | 15500 | 19000 | |
- Servoaccionamiento principal
- El servocontrol garantiza una perforación de alta velocidad y silencio
- Estructura de marco en forma de O
- Enfriador de agua y aire acondicionado
- Pinza (gripper)
- Mesa de cepillos con bolas de rodillos insertadas
- Indexación automática (estación)
- Accionamiento de torreta
- Utillaje
Las herramientas largas de torreta gruesa estándar garantizan un buen rendimiento de guiado, una larga vida útil y una alta precisión.
- Mecanismo de alimentación
El mecanismo de alimentación adopta un husillo de bolas rectificado de precisión THK japonés, una guía lineal de gran diámetro y un servoaccionamiento directo, lo que garantiza una alta precisión de posicionamiento, una velocidad de funcionamiento rápida y un bajo nivel de ruido.
- Torreta gruesa con manguito
- Manguito de herramientas endurecido
El cuerpo principal del manguito de la torreta se somete a un pulido fino después del endurecimiento, lo que ofrece una mejor resistencia al desgaste y un fácil reemplazo, mejorando así efectivamente la vida útil de las herramientas y la torreta.
- Dispositivo de reposicionamiento y detección de deformación de chapa
- Sistema autolubricante
- Sistema CNC FANUC Oi-PF de Japón (estándar)
- Software de programación CNCKAD de Israel
- Sistema CNC SIEMENS 840Dsl de Alemania
- Función de herramientas múltiples
- Instalación de aspiración de residuos al vacío
- Dispositivo de abrazadera anticaída
- Dispositivo de sujeción automática
