Enfriador de fluido de corte
Solicite un presupuesto
-
Modelo: ICQ-0.6~ICQ-15
-
Capacidad de refrigeración: 1.6-45.0kW
-
Precisión de la temperatura: ±0.5/±1.5°C
Esta unidad de refrigeración para fluido de corte, también conocida como chiller de refrigerante, disipa eficazmente el calor generado durante el mecanizado, evitando deformaciones térmicas y mejorando la precisión del proceso. Además, contribuye a prolongar la vida útil tanto de las herramientas como del propio refrigerante.

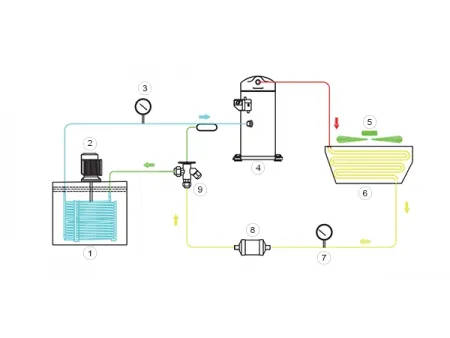

Diagrama del sistema
- Entrada
- Depósito
- Bomba
- Evaporador
- Interruptor de caudal
- Salida
- Manómetro
- Compresor
- Ventilador de refrigeración
- Condensador
- Filtro deshidratador
- Válvula de expansión
Especificaciones
| Modelo | | | | | | | ||
| Capacidad de refrigeración | kW | 1.6 | 2.7 | 3.5 | 5.2 | 9 | 12 | |
| 10³ kcal/h | 1.4 | 2.3 | 3 | 4.5 | 7.8 | 10.3 | ||
| Fuente de alimentación | V/Ph/Hz | 220/1/50 | 380/3/50 | |||||
| Potencia eléctrica total | kW | 0.62 | 0.9 | 1.4 | 1.8 | 2.5 | 3.4 | |
| Corriente nominal | A | 2.8 | 4.1 | 6.5 | 8.3 | 5.2 | 6.6 | |
| Compresor | Tipo | Tipo de rotor de alta eficiencia | Tipo scroll flexible | |||||
| Potencia | kW | 0.5 | 0.8 | 1.2 | 1.6 | 2.3 | 3.2 | |
| Tipo de condensador | Tipo de aletas con rosca interna de alta eficiencia | |||||||
| Tipo de evaporador | Tipo serpentín de acero inoxidable | |||||||
| Nivel de ruido | dB(A) | 56 | 58 | 62 | 63 | 63 | 67 | |
| Peso | kg | 40 | 70 | 80 | 90 | 110 | 140 | |
| Dimensiones | Largo | mm | 420 | 500 | 600 | 600 | 680 | 750 |
| Ancho | mm | 420 | 500 | 600 | 600 | 680 | 750 | |
| Alto | mm | 815 | 950 | 1160 | 1160 | 1360 | 1480 | |
| Modelo | | | | | | | ||
| Capacidad de refrigeración | kW | 15 | 18 | 24 | 30 | 35 | 45 | |
| 10³ kcal/h | 12.9 | |||||||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | ||||||
| Potencia eléctrica total | kW | 4.7 | 5.7 | 7.6 | 9.8 | 11.3 | 13.8 | |
| Corriente nominal | A | 10 | 10.3 | 18 | 21.5 | 21.4 | 25 | |
| Compresor | Tipo | Tipo scroll flexible | ||||||
| Potencia | kW | 4.2 | 5.1 | 7.6 | 8.7 | 10.1 | 12.5 | |
| Tipo de condensador | Tipo de aletas con rosca interna de alta eficiencia | |||||||
| Tipo de evaporador | Tipo serpentín de acero inoxidable | |||||||
| Nivel de ruido | dB(A) | 67 | 68 | 69 | 69 | 70 | 70 | |
| Peso | kg | 180 | 200 | 230 | 260 | 290 | 320 | |
| Dimensiones | Largo | mm | 750 | 750 | 1350 | 1510 | 1510 | 1785 |
| Ancho | mm | 750 | 750 | 680 | 750 | 750 | 915 | |
| Alto | mm | 1480 | 1480 | 1360 | 1480 | 1480 | 1630 | |
Ofrecemos especificaciones personalizadas según sus necesidades. Para más información, no dude en
