Cámara de prueba de altitud

Solicite un presupuesto

Sitio web: http://testchamber-ar.com/4-altitude-test-chamber.html

Equipo de prueba que simula condiciones a gran altitud con regulación de temperatura y humedad, ideal para pruebas ambientales integrales

Al integrar la simulación de altitud con un control exacto de temperatura y humedad, estas cámaras también llamadas cámaras hipobáricas permiten reproducir condiciones ambientales extremas en un solo equipo. Se emplean para analizar cómo responden productos y materiales a cambios de presión y a condiciones climáticas severas que pueden presentarse durante el transporte, almacenamiento o uso en grandes alturas.

Configuración estándar

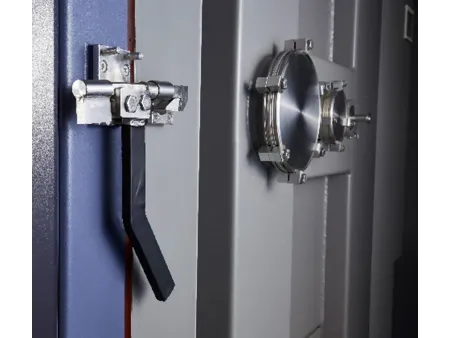

2 pasacables (Ø200 mm), con bridas de placas de cierre
Contador de horas
1 ventana de observación (vidrio aislante térmico multicapa)
1 terminal de alimentación para muestras
1 puerto de comunicación RS-485
1 puerto Ethernet RJ-45
Puerto USB

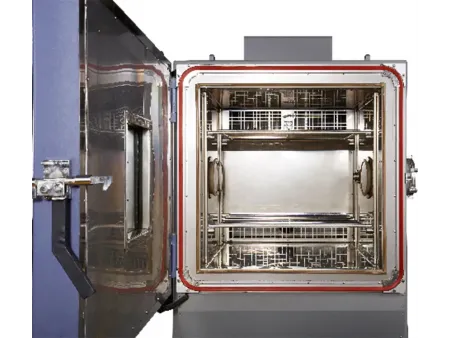

2 estantes para muestras
Válvula de bola manual (DN25)

Características

Reproduce de manera simultánea variaciones de temperatura, humedad y presión atmosférica, creando escenarios de prueba complejos
Permite una descompresión rápida de 75.5 kPa a 18.8 kPa en menos de 15 segundos, incluyendo un modo de descompresión explosiva para realizar pruebas de seguridad más complejas

Aplicaciones comunes de las pruebas

Pruebas prolongadas a altas temperaturas

Evaluación del desempeño a bajas temperaturas

Pruebas con temperatura y humedad constantes

Ciclos alternos de calor y frío

Simulaciones combinadas de temperatura y humedad

Pruebas específicas de humedad

Evaluaciones integrales de baja presión y condiciones ambientales

Parámetros técnicos

Modelo			VH0400	VH0700	VH1000	VH2400	VW/T0470W	VW/T0770W	VW/T1070W	VW/T2470W	VW/T5170W	VW/T8070W	VW/T12070W
Volumen de la cámara (m³)			0.36	0.72	1.0	2.37	0.36	0.72	1.0	2.37	5.1	8.0	12.0
Performance	Rango de temperatura		(Temperatura ambiente 20) ℃～ 160 ℃				-70 ℃～ 160 ℃
	Rango de presión		Presión atmosférica～0.5 kPa (en condiciones de área de prueba seca)
	Rango de humedad		——				(25~95) % humedad relativa (20~75 ℃), presión de aire ≥54 kPa,cuando no hay humedad activa ni carga térmica
	Fluctuación de la temperatura		1 ℃ (bajo presión atmosférica, sin carga) (conforme a la norma GB/T5170.2-2008)
	Desviación de la temperatura		±2 ℃ (bajo presión atmosférica, sin carga)
	Uniformidad de la temperatura		2 ℃ (bajo presión atmosférica, sin carga)
	Desviación de la humedad (bajo presión atmosférica, sin carga)		——				±3 % humedad relativa (>75 % humedad relativa) ±5 % humedad relativa (≤75 % humedad relativa)
	Desviación de la presión		±1 kPa (presión ≥20 kPa) ±5 % (presión 2～20 kPa) ±0.1 kPa (presión ≤2 kPa)
	Velocidad de calentamiento (bajo presión atmosférica, sin carga)		25 ℃ (temperatura ambiente)→ 160 ℃
			≤60 min
	Velocidad de enfriamiento (bajo presión atmosférica, sin carga)		——				25 ℃→-65 ℃
			——				≤65 min		≤70 min	≤90 min	≤80 min		≤90 min
	Velocidad de caída de presión (sin carga, área de prueba seca)		Presión atmosférica →1 kPa
			≤25 min		≤30 min	≤45 min	≤25 min		≤30 min	≤45 min
	Caída rápida de presión (opcional)		Descompresión de 75.5 kPa a 18.8 kPa en ≤15 s
	Función de prueba de descompresión explosiva (opcional)		Descompresión de 75.5 kPa a 18.8 kPa en ≤0.1 s
Dimensiones internas (mm)		Ancho	600	800	1000	1300	600	800	1000	1300	1600	2000	2000
		Alto	750	900	1000	1300	750	900	1000	1300	2000	2000	2000
		Profundidad	800	1000	1000	1400	800	1000	1000	1400	1600	2000	3000
Dimensiones externas (sin salientes) (mm)		Ancho	1130	1290	1490	1790	1130	1290	1490	1790	2050	2450	2450
		Alto	2205	2350	2450	2750	2205	2350	2450	2750	3005	3005	3005
		Profundidad	2370	2510	2510	2910	2370	2510	2510	2910	4850	5250	6250
Fuente de alimentación			380 V (trifásico de cuatro conductores cable a tierra)
Método de refrigeración			Refrigeración por aire				Refrigeración por agua

Los valores de rendimiento se obtuvieron con la cámara sin carga, bajo condiciones ambientales controladas: temperatura entre 5 °C y 35 °C, humedad relativa máxima del 85 % y agua de refrigeración a una temperatura no superior a 28 °C.

¿Qué sectores utilizan cámaras de prueba de altitud?

Estas cámaras son fundamentales en industrias como la electrónica, la automotriz, la aeroespacial y la farmacéutica. Permiten evaluar cómo se comportan materiales y componentes cuando se combinan factores ambientales extremos: baja presión, temperaturas críticas y niveles de humedad controlados. Son muy útiles para validar el rendimiento de productos que deben operar o transportarse en condiciones de gran altitud.

¿Qué diferencia hay entre una cámara de altitud y una cámara estándar de temperatura y humedad?

La gran ventaja de una cámara de altitud es que, además de controlar la temperatura y la humedad, puede simular presiones atmosféricas reducidas. Gracias a ello, es posible recrear entornos de gran altitud o situaciones de transporte aéreo. Al integrar presión, temperatura y humedad en un solo equipo, estas cámaras ofrecen pruebas más completas para garantizar la fiabilidad, la seguridad y el rendimiento del producto en condiciones reales.
